用户手册 SIPLACE HF 6 元件的处理
软件版本 SR.504.xx 2003 年 7 月中文版 6.4 料车
253
6.4.4.1 料车中的料带容器装配位置
料带容器通常完全集成在料车内 （见图 6.4 - 5）。但是，只要拧松 4 个螺钉，就可以将料带容器
从料车中移出 110 mm。这样一来，就可以使用直径高达 19 英寸的料盘，即便 PCB 传送高度为
830 mm，也没有问题。
6
图
6.4 - 6
移动料带容器
6.4.4.2 料盘直径与 PCB 传送高度
6
选项
--
带第三个料盘支承
料车的 PCB
传送高度
料带完全
集成在料车内
料带容器向前
移动 110 mm
料带完全
集成在料车内
料带容器向前
移动 110 mm
830 mm 17" 19" 15" 15"
900 mm 19" 19" 15" 17"
930 mm 19" 19" 17" 19"
950 mm 19" 19" 17 19"
6 元件的处理 用户手册 SIPLACE HF
6.4 料车 软件版本 SR.504.xx 2003 年 7 月中文版
254
6.4.5 料车的外部电源
为尽可能缩短安装时间，可以在贴片机外的一个地方预先安装料车。安装后，检查供料器的功能
和设置是否正常。我们提供了相应的外部电源，以便向料车供应所需的电和压缩空气供给。
技术数据
该套件包括一根符合欧洲标准的主电源电缆、一根符合美国标准的主电源电缆、一根连接电源和
料车的连接电缆。
6.4.6 散料盒式供料器压缩空气供给
散料盒式供料器需要压缩空气才能运行。因此，我们提供散料盒式供料器压缩空气供给做为可选
件。
它的安装非常容易。首先，卸下元件供料器料台 (2) 上的散料盒式供料器压缩空气供给的密封插
头 (1)。然后，用两个螺钉 DIN 912 和 M8x20 (4) 将压缩空气供应给 (3) 固定在元件供料器料台
(2) 。压缩空气供给的背面有保持夹。这些可将散料盒式供料器固定到料车上，并确保压缩空气供
给运行正常。
主电源电压 交流 230 V ± 5 %
交流 115 V ± 5 %
压缩空气连接 最大 1.0 MPa (10 bar)
输出电压 可通过阀来调节
用户手册 SIPLACE HF 6 元件的处理
软件版本 SR.504.xx 2003 年 7 月中文版 6.4 料车
255
6

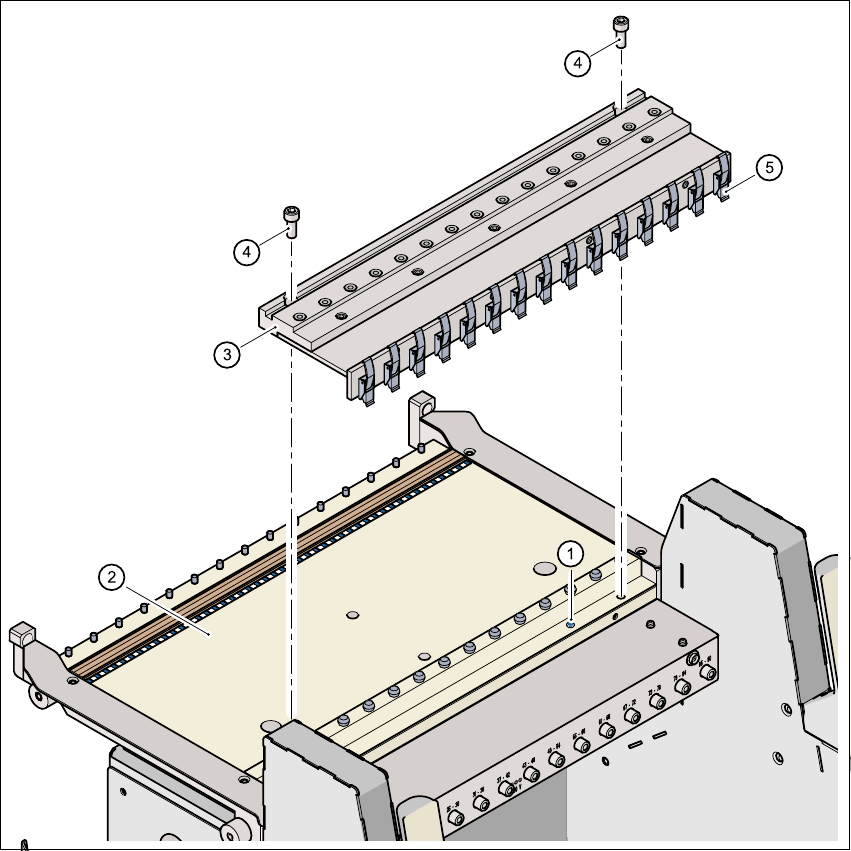

图
6.4 - 7
散料盒式供料器压缩空气供给
6
(1) 元件供料器料台上的密封插头
(2) 元件供料器料台
(3) 散料盒式供料器压缩空气供给
(4) 螺钉 DIN 912， M8x20
(5) 保持夹
