用户手册 SIPLACE HF 6 元件的处理 软件版本 SR.504.xx 2003 年 7 月中文版 6.4 料车 257 6.4.8 供料器固定装置 供料器固定装置是另一项机械安 全特性，可以防止传送导轨 在元件供料器料台上意外滑 动，而且 能够防止与贴片头相撞。 传送导轨固定装置通过螺钉，固 定在元件供料器料台的前部 。夹爪将供料器支脚固定住 。每个料 车需要一个供料器固定装置。 6 图 6.4 - 9 供料器固定装置 6 (1…
6 元件的处理 用户手册 SIPLACE HF
6.4 料车 软件版本 SR.504.xx 2003 年 7 月中文版
256
6.4.7 3x8 mm 供料器中层料盘支承
3x8 mm S 供料器将元件运送到三个料槽上的拾取位置。外料槽的料盘位于料带容器分隔板之间。
中层料盘位于两个外部料槽的料盘上。
因此，对于中层料盘，您还需要：
-1 个用于盛放料盘固定器的适配板 (1)，
- 每两个供料器使用的 1 个料盘固定器 (2)，
-1 个用于料盘固定器的短惰轮 (3)，位于元件供料器料台的料位 1。
适配板通过 4 个凹槽头螺丝固定在料车内，料盘固定器插入适配板的方形开口中。
6

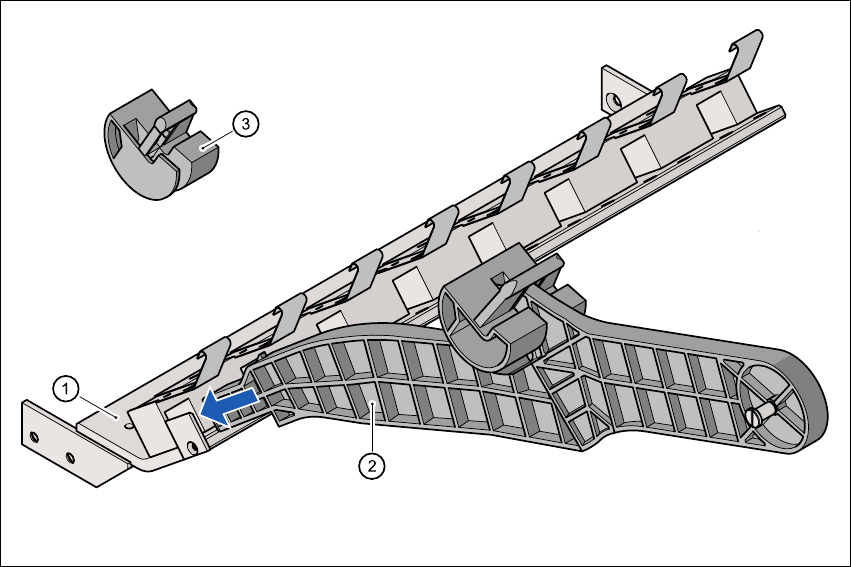

图
6.4 - 8 3x8 mm
供料器中层料盘支承
6
(1) 适配板
(2) 料盘固定器
(3) 短惰轮
用户手册 SIPLACE HF 6 元件的处理
软件版本 SR.504.xx 2003 年 7 月中文版 6.4 料车
257
6.4.8 供料器固定装置
供料器固定装置是另一项机械安全特性，可以防止传送导轨在元件供料器料台上意外滑动，而且
能够防止与贴片头相撞。
传送导轨固定装置通过螺钉，固定在元件供料器料台的前部。夹爪将供料器支脚固定住。每个料
车需要一个供料器固定装置。
6
图
6.4 - 9
供料器固定装置
6
(1) 供料器固定装置
(2) 元件供料器料台
6 元件的处理 用户手册 SIPLACE HF
6.5 料车装卸装置 软件版本 SR.504.xx 2003 年 7 月中文版
258
6.5 料车装卸装置
6.5.1 说明
料车装卸装置用于快速、准确地将料车装入贴片机内，或从贴片机卸下料车。有关装卸料车的说
明，见第 221 页，第 5.9 节。气动料带切割器 (2) 以及切割器上的废料带导槽 (3) 安装在装卸装置
上。
6
图
6.5 - 1
料车装卸装置
(1) 装卸装置
(2) 气动料带切割器
(3) 废料带导槽
(4) 接口插头
接口插头 (4) 向料车提供所需的工作电压。信号电缆通讯和安全电路通过该接口与料车连接。提
供散料盒式供料器的压缩空气连接也集成到该接口。利用这种设计，在更换料车时，无须插入电
源或气动电缆。
贴片机的基础版本配备了 4 个料车装卸装置。每个装置使用 6 个螺钉固定在贴片机主体上。所有
电缆连接均做为插入连接使用。
