6.4.8 供料器固定装置
供料器固定装置是另一项机械安全特性，可以防止传送导轨在元件供料器料台上意外滑动，而且
能够防止与贴片头相撞。
传送导轨固定装置通过螺钉，固定在元件供料器料台的前部。夹爪将供料器支脚固定住。每个料
车需要一个供料器固定装置。
6
图
6.4 - 9
供料器固定装置
6
(1) 供料器固定装置
(2) 元件供料器料台
6 元件的处理 用户手册 SIPLACE HF
6.5 料车装卸装置 软件版本 SR.504.xx 2003 年 7 月中文版
258
6.5 料车装卸装置
6.5.1 说明
料车装卸装置用于快速、准确地将料车装入贴片机内，或从贴片机卸下料车。有关装卸料车的说
明，见第 221 页，第 5.9 节。气动料带切割器 (2) 以及切割器上的废料带导槽 (3) 安装在装卸装置
上。
6
图
6.5 - 1
料车装卸装置
(1) 装卸装置
(2) 气动料带切割器
(3) 废料带导槽
(4) 接口插头
接口插头 (4) 向料车提供所需的工作电压。信号电缆通讯和安全电路通过该接口与料车连接。提
供散料盒式供料器的压缩空气连接也集成到该接口。利用这种设计，在更换料车时，无须插入电
源或气动电缆。
贴片机的基础版本配备了 4 个料车装卸装置。每个装置使用 6 个螺钉固定在贴片机主体上。所有
电缆连接均做为插入连接使用。
用户手册 SIPLACE HF 6 元件的处理
软件版本 SR.504.xx 2003 年 7 月中文版 6.5 料车装卸装置
259
6
图
6.5 - 2

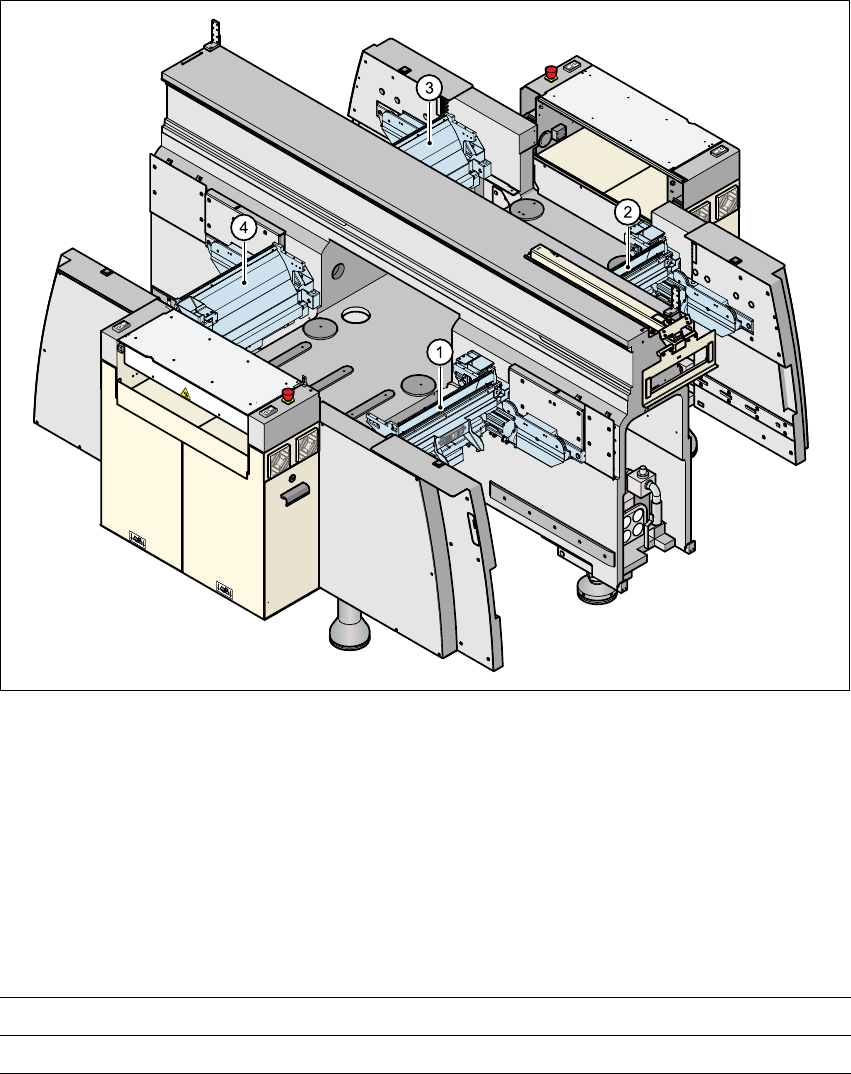

料车装卸装置：贴片机上的位置
1, 2, 3, 4 料车装卸装置
或者，也可以在料车 2 和 4 安装矩阵式料盘交换器，只要矩阵式料盘交换器装卸装置已安装。只
需几个简单的操作，就能在两种版本之间进行转换。
有关料车装卸装置的安装和拆卸，见第 196 页，第 4 章。矩阵式料盘交换器装卸装置的更换说
明，见矩阵式料盘交换器的操作说明。
6.5.2 技术数据
6
6
装载时间
2.0 ± 0.5 sec
卸载时间
2.0 ± 0.5 sec
