用户手册 SIPLACE HF 6 元件的处理
软件版本 SR.504.xx 2003 年 7 月中文版 6.6 气动料带切割器
261

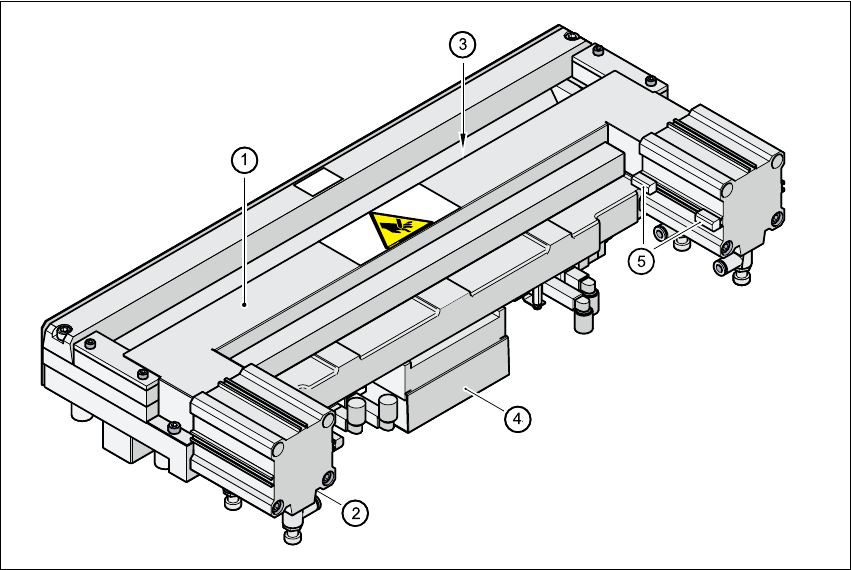

料带切割器位于水平架上 （见图 6.6 - 1 中的 1），该料带切割器的切割边缘已固定，可移动的切
割刀片由两个短行程气缸驱动 （见图 6.6 - 1 中的 2）。
接近开关 （见图 6.6 - 1 中的 5）显示短行程气缸活塞的位置，当然还有切割刀片。因此，电子控
制装置 （见图 6.6 - 1 中的 4）可以记录切割情况，如留在料带上的元件未切割。只有在贴片时，
才进行切割。出于操作安全考虑，料带切割器集成在急停电路中。维护时，料带切割器可在 15
分钟内安装、拆卸。
6.6.2 技术数据
压缩空气供给
0.5 MPa = 5.0 bar
压缩空气消耗量
135 l/min
循环时间 每次切割， 1.5 sec
供电电压 直流 5 V，直流 24 V
6 元件的处理 用户手册 SIPLACE HF
6.7 废料带导槽 软件版本 SR.504.xx 2003 年 7 月中文版
262
6.7 废料带导槽
在入口槽 (1)，废料带导槽将废料带从供料器中导出到出口槽 (2)，然后进入气动料带切割器的位
置，在此位置上被切断后，通过废料带斜槽，进入料车的元件收集盘内。
废料带导槽通过 4 个螺钉固定在气动料带切割器上。
6
图
6.7 - 1
带元件抛料仓的废料带导槽
6
(1) 废料带进口槽
(2) 位于气动料带气割器上方的废料带出口槽
(3) 料带分隔板 <17 mm （可以拆卸，放置料带 >17 mm）
(4) 元件抛料仓
(5) 吸嘴移走装置的装配位置
(6) 吸嘴交换器装配面
废料带导槽完全覆盖料带切割器切割条。这样可以防止切割条伤及人。
