用户手册 SIPLACE HF 6 元件的处理 软件版本 SR.504.xx 2003 年 7 月中文版 6.7 废料带导槽 263 废料带导槽可进一步添加组件： - 可拆卸抛料仓 (4) - 收集贴片头和双贴片头吸嘴交换 器装配面 (6) - 或者， 6 段位器和 12 段位器收集贴片头吸嘴移走装置可以安装 到废料带导槽上 （见第 7 章， 贴片机扩展部件 ）。
6 元件的处理 用户手册 SIPLACE HF
6.7 废料带导槽 软件版本 SR.504.xx 2003 年 7 月中文版
262
6.7 废料带导槽
在入口槽 (1)，废料带导槽将废料带从供料器中导出到出口槽 (2)，然后进入气动料带切割器的位
置，在此位置上被切断后，通过废料带斜槽，进入料车的元件收集盘内。
废料带导槽通过 4 个螺钉固定在气动料带切割器上。
6

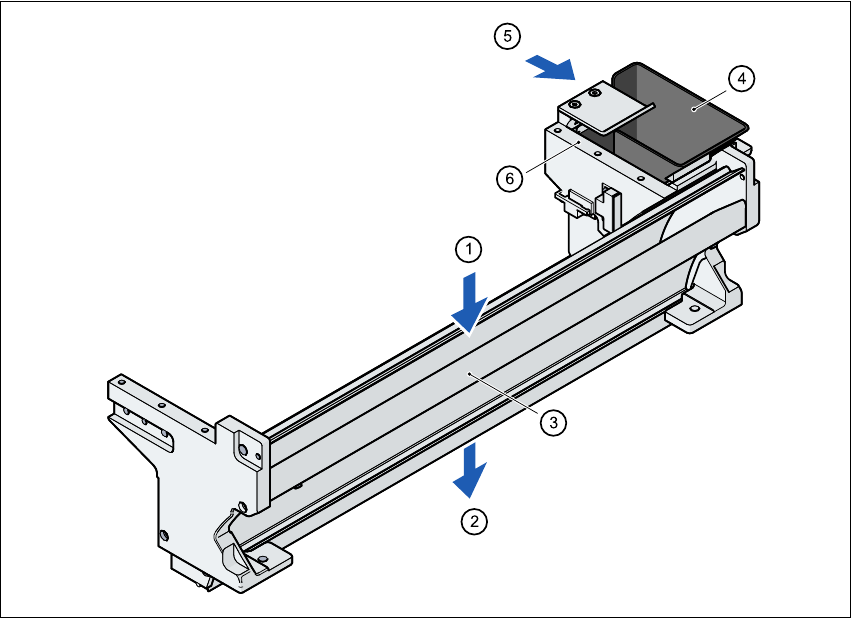

图
6.7 - 1
带元件抛料仓的废料带导槽
6
(1) 废料带进口槽
(2) 位于气动料带气割器上方的废料带出口槽
(3) 料带分隔板 <17 mm （可以拆卸，放置料带 >17 mm）
(4) 元件抛料仓
(5) 吸嘴移走装置的装配位置
(6) 吸嘴交换器装配面
废料带导槽完全覆盖料带切割器切割条。这样可以防止切割条伤及人。
用户手册 SIPLACE HF 6 元件的处理
软件版本 SR.504.xx 2003 年 7 月中文版 6.7 废料带导槽
263
废料带导槽可进一步添加组件：
- 可拆卸抛料仓 (4)
- 收集贴片头和双贴片头吸嘴交换器装配面 (6)
- 或者， 6 段位器和 12 段位器收集贴片头吸嘴移走装置可以安装到废料带导槽上 （见第 7 章，
贴片机扩展部件）。
6 元件的处理 用户手册 SIPLACE HF
6.8 矩阵式料盘交换器 软件版本 SR.504.xx 2003 年 7 月中文版
264
6.8 矩阵式料盘交换器
扁平封装的 IC 的使用在扁平组件的生产中越来越重要。这些元件现在几乎毫无例外都是由华夫盘
供应。然而，与元件密度相比，华夫盘所需的空间相对较大。对于低元件容量来说，必须频繁地
更换华夫盘。这意味着，如果手动更换料盘，则贴装程序不得不中断。
使用矩阵式料盘交换器就避免浪费时间，因为华夫盘可以储存和自动更换。可编程、随机存取多
达 100 x 个华夫盘的功能还可以增加可使用的元件的数量。
6.8.1 说明
矩阵式料盘交换器可以用来完全自动储存和更换最多达 100 个华夫盘。华夫盘的料层 （在料盘塔
中的储存位置）由下而上、按升序编号。
各个料盘塔相互独立地垂直移动，直至所选的吸嘴盘处于平送轴的范围内。平送轴将华夫盘从料
盘塔上传送至贴片头的存取区域中。
料盘塔 1 有 30 个料层，每个料层可容纳 2 个 JEDEC 料盘或一个华夫盘托盘中的 240 mm x 340
mm 的大料盘。
料盘塔 2 有 40 个料层，可容纳 JEDEC 料盘。
矩阵式料盘交换器可以安装在 HF 贴片机料车的位置 2 和 4 处。料车的装卸装置就可更换为矩阵
式料盘交换器 2 的装卸装置。反之，矩阵式料盘交换器 2 可更换为矩阵式料盘交换器。
矩阵式料盘交换器有一个集成底盘，因而很容易移至另一个位置。对于 HF 贴片机，该机箱与
PCB 传送高度一起提供并可以很容易地调整，以适应 830、 900、 930、 950 mm 的 PCB 传送高
度。
