7 贴片机扩展部件 用户手册 SIPLAC E HF 7.1 吸嘴交换器 软件版本 SR.504.xx 2003 年 7 月中文版 270 7.1.1.1 位置 7 图 7.1 - 2 12 段位器收集贴片头吸嘴交换器的位 置 7 7 7 7 7 7 7 7 (1) 吸嘴交换器 1 (2) 吸嘴交换器 2 (3) 吸嘴交换器 3 (4) 元件抛料仓 (5) 吸嘴移走装置和抛料仓 (6) 吸嘴 盘
用户手册 SIPLACE HF 7 贴片机扩展部件
软件版本 SR.504.xx 2003 年 7 月中文版 7.1 吸嘴交换器
269
7 贴片机扩展部件
7.1 吸嘴交换器
吸嘴交换器可以极大地提高贴片头处理不同类型元件的灵活性。如果贴片程序要求更换吸嘴，则
贴片头可以自动将旧吸嘴放回到吸嘴库，并拾取新吸嘴。此外，还可以迅速更换在真空检查时分
离出去的吸嘴。
与手动更换吸嘴相比，使用吸嘴交换器拾取吸嘴，其准确性和速度都实现了大幅度提高。贴装小
吸嘴时，关键的一点是要最大限度地降低吸嘴旋转导致的径向离心率。
7.1.1 12 段位器收集贴片头吸嘴交换器
该吸嘴交换器可容纳 5 个吸嘴盘，每个盘有 12 个吸嘴库。吸嘴盘置于一个公共的支承面上。每个
吸嘴盘利用两个平行销对中，并用夹子固定在位。
7

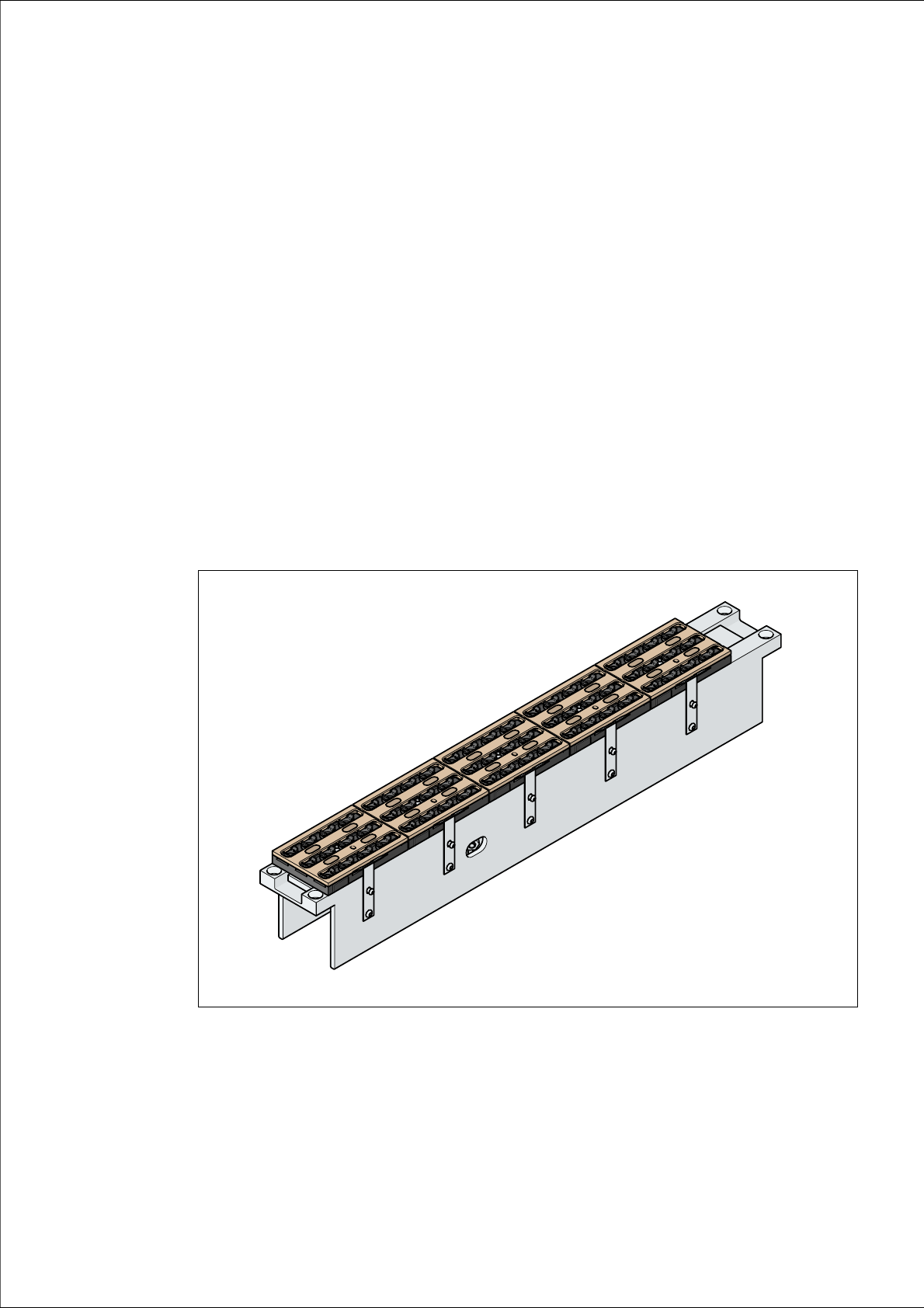

图
7.1 - 1 12
段位器收集贴片头吸嘴交换器
对于 12 段位器收集贴片头，可以在位置 1 安装一或两个吸嘴交换器（见图 7.1 - 2 中的 1 和 2）。
第三个吸嘴交换器可安装在位置 3。这样一来，吸嘴交换器总共可以容纳 15 个吸嘴盘， 180 个吸
嘴库。
7 贴片机扩展部件 用户手册 SIPLACE HF
7.1 吸嘴交换器 软件版本 SR.504.xx 2003 年 7 月中文版
270
7.1.1.1 位置
7

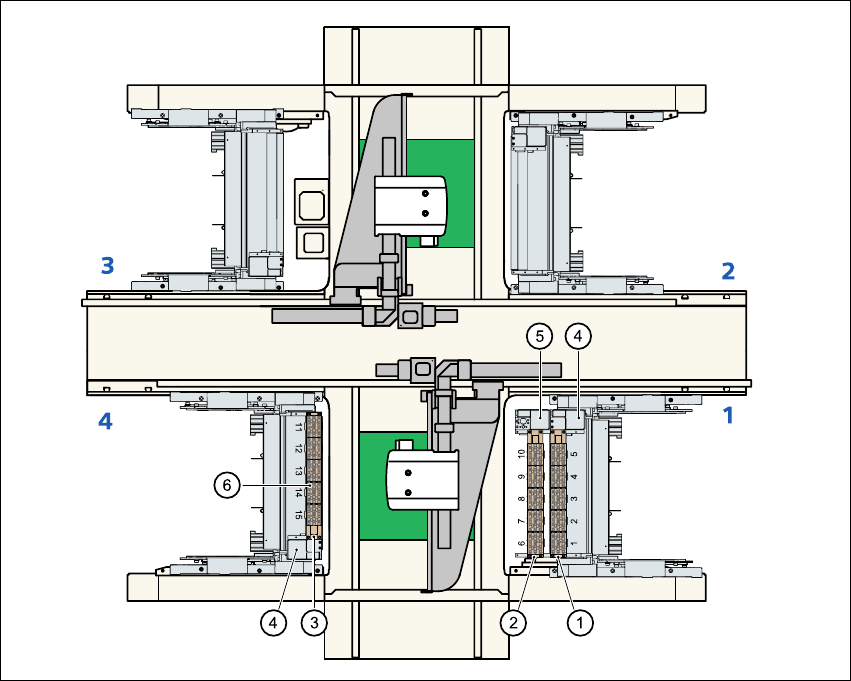

图
7.1 - 2 12
段位器收集贴片头吸嘴交换器的位置
7
7
7
7
7
7
7
7
(1) 吸嘴交换器 1
(2) 吸嘴交换器 2
(3) 吸嘴交换器 3
(4) 元件抛料仓
(5) 吸嘴移走装置和抛料仓
(6) 吸嘴盘
用户手册 SIPLACE HF 7 贴片机扩展部件
软件版本 SR.504.xx 2003 年 7 月中文版 7.1 吸嘴交换器
271
7.1.1.2 技术数据
7
7.1.1.3 组件
吸嘴交换器 1 和 3 （见图 7.1 - 2）每一个都固定到料车装卸装置上。吸嘴交换器 2 还有一个附加
的装配套件。它包括移走装置和吸嘴抛料仓 （见第 7.1.1.8 节）。
7

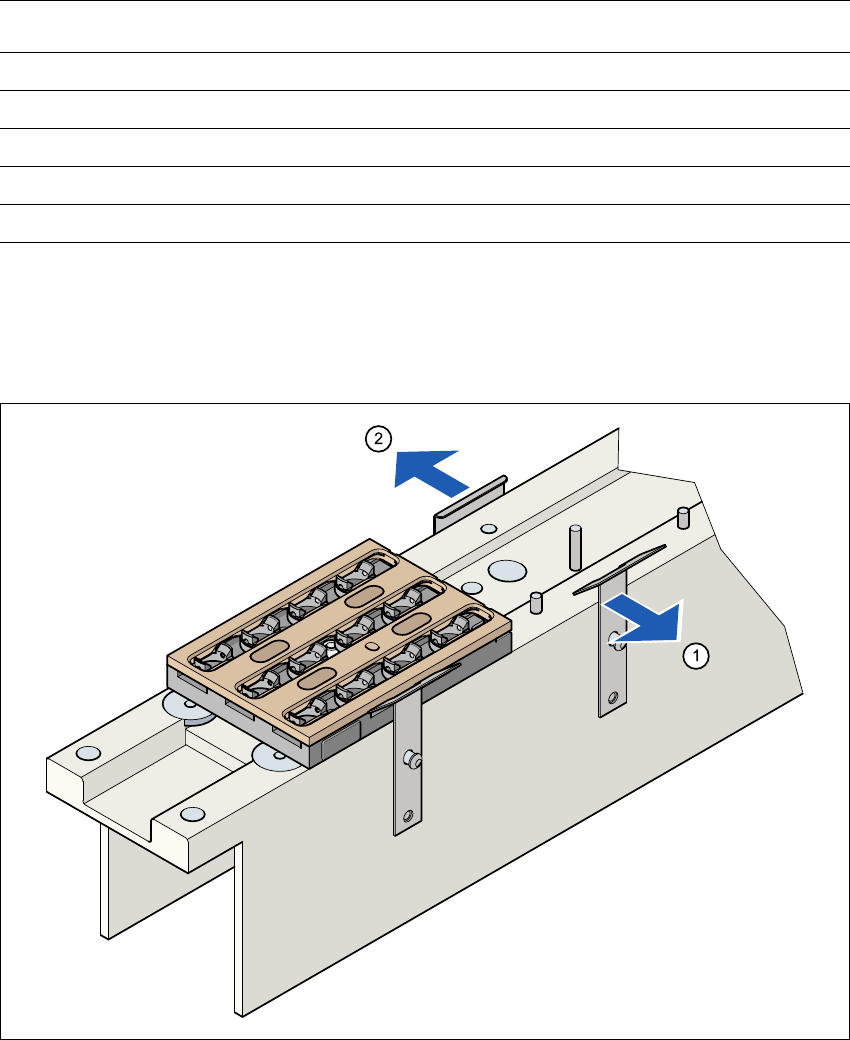

图
7.1 - 3
装配位置
7
(1) 对着操作员的弹簧卡子
(2) 对着 PCB 传送导轨的保持夹
Æ 调整吸嘴交换器，使移动的弹簧卡子始终对着操作员，而保持夹始终对着 PCB 传送导轨。
12 段位器收集贴片头吸嘴交换器
尺寸 （长 x 宽 x 高）
449 mm x 62.7 mm x 77.7 mm
吸嘴库的数目
60
吸嘴类型
9 xx
打开和关闭锁定板所需的时间
<200 ms
压缩空气连接
0.48 MPa (4.8 bar)
