用户手册 SIPLACE HF 7 贴片机扩展部件 软件版本 SR.504.xx 2003 年 7 月中文版 7.1 吸嘴交换器 273 7 图 7.1 - 4 吸嘴盘和吸嘴库 (1) 定位基准点 (2) 锁定板 (3) 吸嘴库 (4) 吸嘴盘对中用 的平行销销孔 (5) 滑动装置的平 行销销孔 (6) 用于吸嘴盘对 中的平行销的槽 (7) 吸嘴盘 12 3 4 10 11 12 9 5 6 7 8
7 贴片机扩展部件 用户手册 SIPLACE HF
7.1 吸嘴交换器 软件版本 SR.504.xx 2003 年 7 月中文版
272
7.1.1.4 功能说明
吸嘴置于吸嘴库中，由一块可动的锁定板固定住。锁定板可以由一个气动气缸移动 6 mm。所有
吸嘴被夹紧或松开，这主要取决于锁定板的位置。也就是说，未进行吸嘴交换时，锁定板的默认
位置是 “关闭”的。
吸嘴交换器的每个吸嘴盘上有一个定位基准点，用于位置检测。吸嘴盘的位置从 1 至 15 连续编号
（见图 7.1 - 2）。吸嘴盘中的 12 个吸嘴库也连续编号 （见图 7.1 - 4）。
请注意 7
可按要求提供专用吸嘴盘 （与 SIEMENSDEMATIC 联系，以便了解详情）；这些吸嘴盘将分别
编号。
拾取吸嘴 7
- 收集贴片头的 Z 轴向下移动。
- 锁定板 （图 7.1 - 4 中的 2）打开，然后松开吸嘴。
- 由收集贴片头的段位器光栅盘拾取吸嘴。
- Z 轴向上移动。
放下吸嘴 7
- 锁定板 （图 7.1 - 4 中的 5）打开、松开吸嘴库。
- 收集贴片头的 Z 轴向下移动，放下吸嘴。
- 关闭锁定板。
- 收集贴片头的 Z 轴向上移动。
抛弃有缺陷的吸嘴 7
- 收集贴片头的 Z 轴向下移动 14 mm，从而使有缺陷的吸嘴进入抛料装置（图 7.1 - 2 中的 2）的
孔中。
- Z 轴再向上移动，同时吸嘴被弹簧丝从段位器光栅盘中提出。
- 吸嘴落入抛料仓中。
用户手册 SIPLACE HF 7 贴片机扩展部件
软件版本 SR.504.xx 2003 年 7 月中文版 7.1 吸嘴交换器
273
7

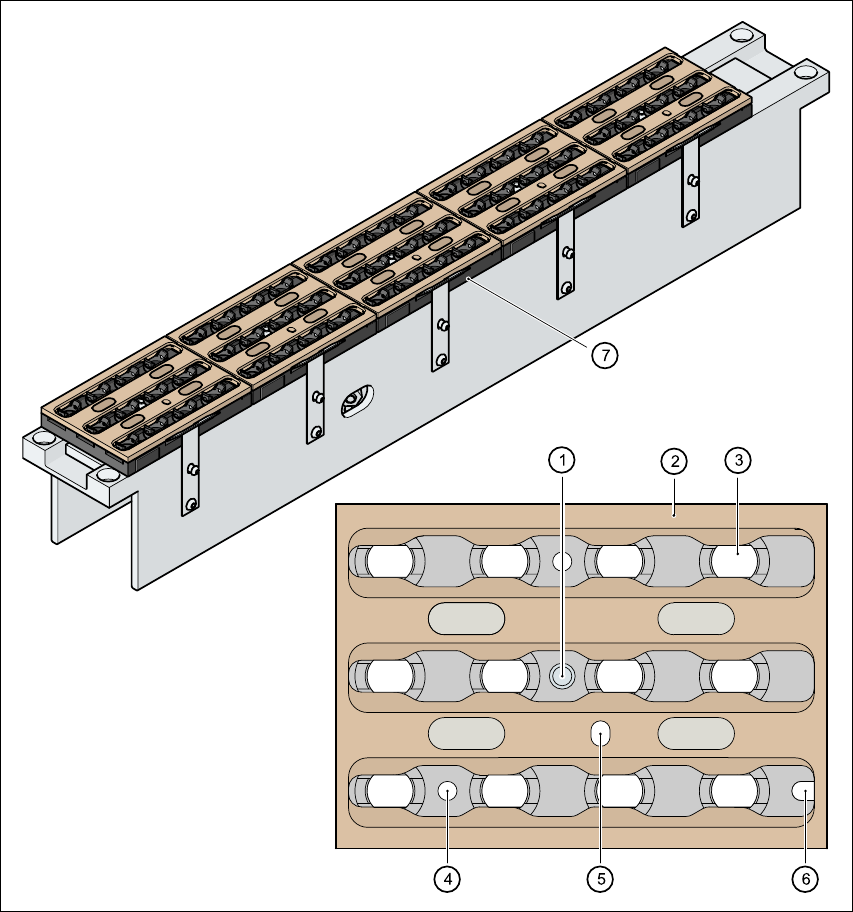

图
7.1 - 4
吸嘴盘和吸嘴库
(1) 定位基准点
(2) 锁定板
(3) 吸嘴库
(4) 吸嘴盘对中用的平行销销孔
(5) 滑动装置的平行销销孔
(6) 用于吸嘴盘对中的平行销的槽
(7) 吸嘴盘
12 3
4
10 11
12
9
5
6
7
8
7 贴片机扩展部件 用户手册 SIPLACE HF
7.1 吸嘴交换器 软件版本 SR.504.xx 2003 年 7 月中文版
274
7.1.1.5 操作说明
Æ 第一次将某一类型的吸嘴放入吸嘴盘时，贴上一个粘性标签，以识别吸嘴类型。
请注意 7
每个吸嘴盘必须只使用一种类型的吸嘴。
在贴片机外装吸嘴盘，并务必更换整个吸嘴盘。 7
Æ 打开锁定板，并将吸嘴放入吸嘴库中。
Æ 关闭锁定板，使得吸嘴不会从吸嘴盘中掉出来。
注意 7
在装填吸嘴盘前，确保收集贴片头上的所有吸嘴已经放回到各自的吸嘴盘中。 7
Æ 有关吸嘴交换器的编程，见 SIPLACE Pro 用户手册。
请注意 7
Æ 切勿将元件落在吸嘴盘上。如有元件掉落，则会使锁定板卡住。
Æ 切勿将元件落在空的供料器料位上。如果掉落，这些元件会吸在磁性条上。如果供料器没有正
确地放在元件料台上，生产可能要中断。所以应定期清洗吸嘴盘和空料位。
