7 贴片机扩展部件 用户手册 SIPLACE HF
7.1 吸嘴交换器 软件版本 SR.504.xx 2003 年 7 月中文版
276
请注意

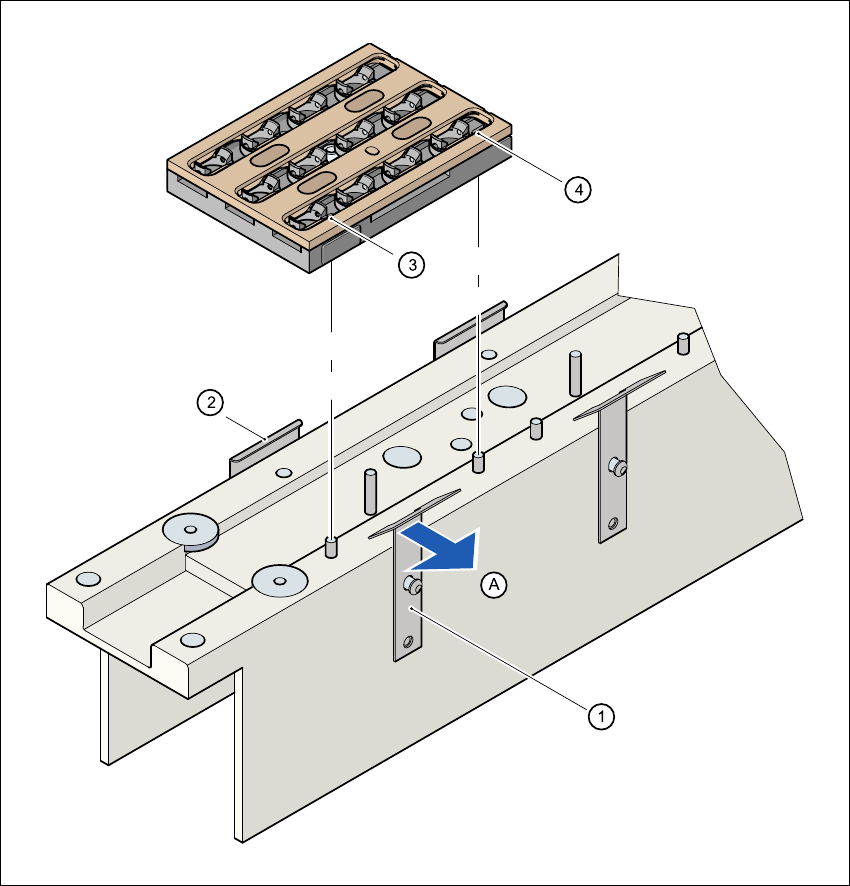

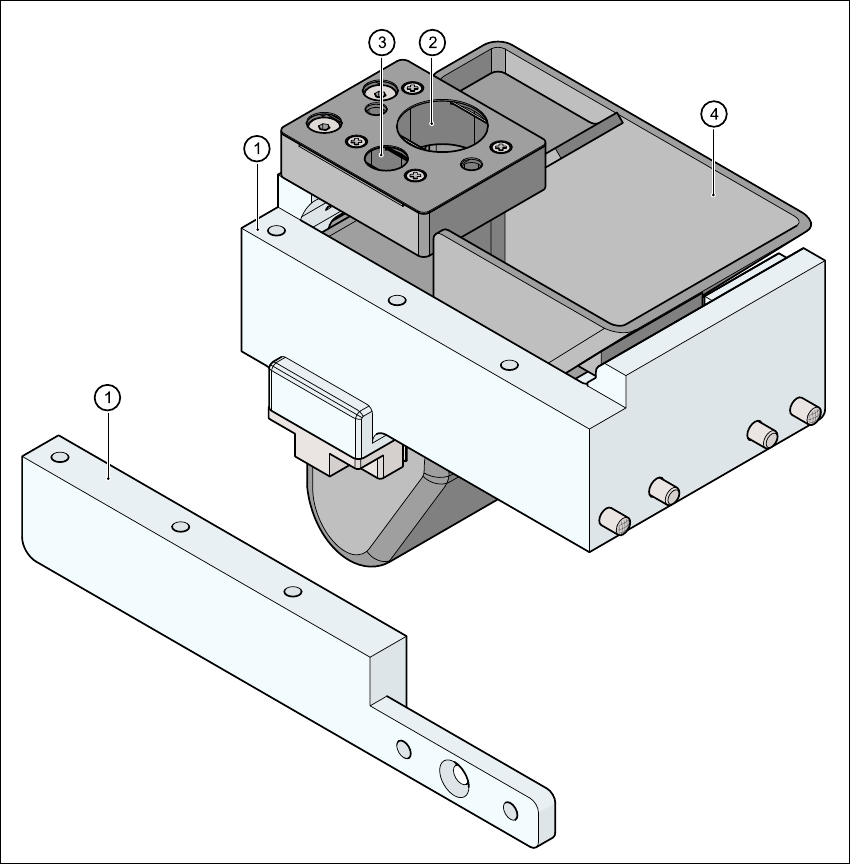

确保在插入吸嘴盘时，使对中销滑入对中孔 (3) 和槽 (4) 。 7
Æ 首先将编号为 1、 2、 3、 4 的吸嘴的吸嘴盘侧面放到支架上。保持夹 (2) 必须滑入到吸嘴盘的
槽中。
Æ 将弹簧卡子从吸嘴盘上推开。
Æ 压下吸嘴盘使其平放在支架上，然后松开弹簧卡子。弹簧卡子必须锁好入位。
7.1.1.7 位置检测
吸嘴交换器的每个吸嘴盘上有一个定位基准点，用于位置检测。
7

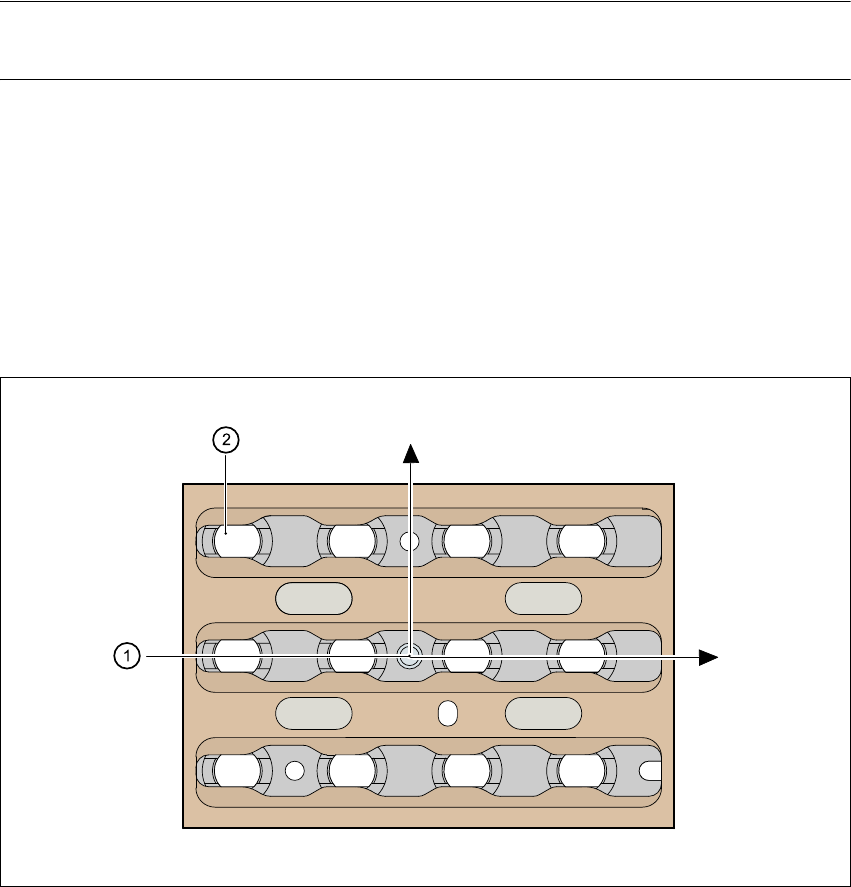

图
7.1 - 6
吸嘴交换器
-
位置检测
(1) 定位基准点
(2) 吸嘴在吸嘴盘中相对于定位基准点的位置
12 3
4
10 11
12
Y
X
9
5
6
7
8
