用户手册 SIPLACE HF 7 贴片机扩展部件 软件版本 SR.504.xx 2003 年 7 月中文版 7.1 吸嘴交换器 285 7.1.2.7 位置检测 吸嘴交换器的每个吸嘴盘上有一 个定位基准点，用于位置检 测。 7 图 7.1 - 13 吸嘴交换器 - 位置检测 7 (1) 定位基准点 (2) 吸嘴在吸嘴盘 中相对于定位基准点的位置
7 贴片机扩展部件 用户手册 SIPLACE HF
7.1 吸嘴交换器 软件版本 SR.504.xx 2003 年 7 月中文版
284
7.1.2.6 更换吸嘴盘
Æ 要取出吸嘴盘，应从吸嘴边拔开弹簧卡子 (1)，并将吸嘴盘从支架中提出。
7

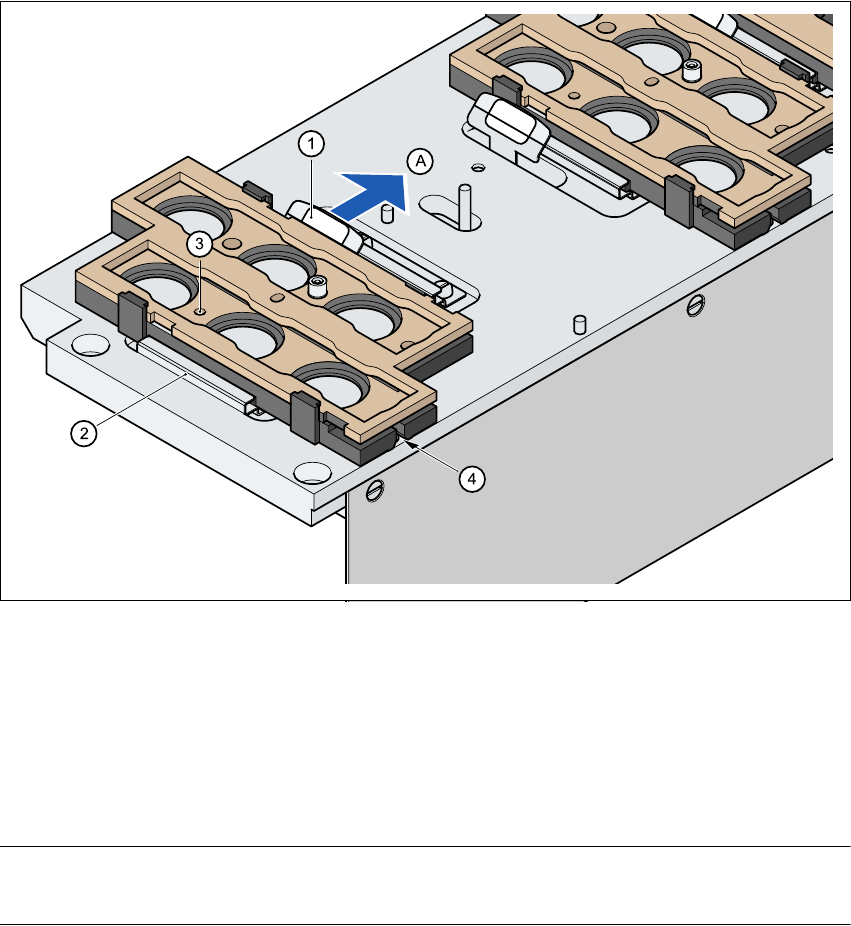

图
7.1 - 12
更换吸嘴盘
(1) 弹簧卡子
(2) 保持夹
(3) 对中孔
(4) 槽
(A) 将弹簧卡子从吸嘴盘上推开
请注意
确保在插入吸嘴盘时，使对中销滑入对中孔 (3) 和槽 (4)。 7
Æ 首先将吸嘴盘中有对中孔 (3) 和槽 (4) 的一侧放在支架上。吸嘴盘上的两个把手必须滑入保持夹
(2) 中。
Æ 将弹簧卡子从吸嘴盘上推开。
Æ 压下吸嘴盘使其平放在支架上，然后松开弹簧卡子。弹簧卡子必须锁定就位。
用户手册 SIPLACE HF 7 贴片机扩展部件
软件版本 SR.504.xx 2003 年 7 月中文版 7.1 吸嘴交换器
285
7.1.2.7 位置检测
吸嘴交换器的每个吸嘴盘上有一个定位基准点，用于位置检测。
7
图
7.1 - 13
吸嘴交换器
-
位置检测
7
(1) 定位基准点
(2) 吸嘴在吸嘴盘中相对于定位基准点的位置
