用户手册 SIPLACE HF 7 贴片机扩展部件
软件版本 SR.504.xx 2003 年 7 月中文版 7.1 吸嘴交换器
289
7.1.3.3 组件
吸嘴交换器固定在料车装卸装置上。
7

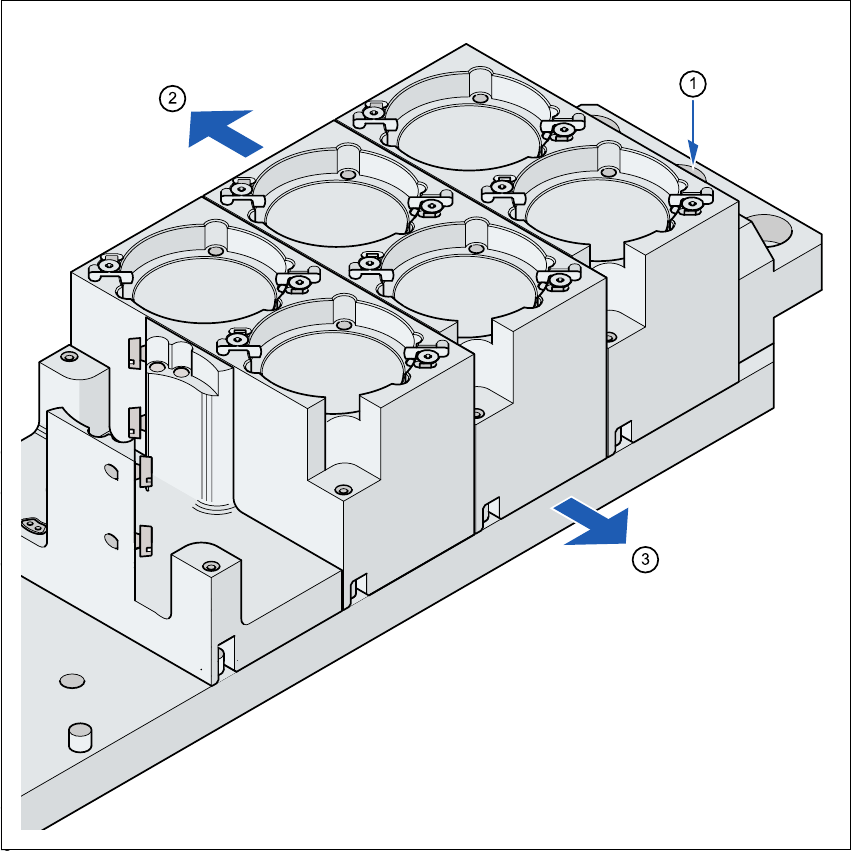

图
7.1 - 17
装配位置
7
(1) 标记孔
(2) 操作员侧
(3) 指向 PCB 传送导轨的箭头
7
Æ 调整吸嘴，以便从操作员角度看，标记孔 (1) 在左侧。
7 贴片机扩展部件 用户手册 SIPLACE HF
7.1 吸嘴交换器 软件版本 SR.504.xx 2003 年 7 月中文版
290
7.1.3.4 功能说明
标准吸嘴的吸嘴盘有一个定位基准点用于位置检测，而专用吸嘴 / 夹持器的吸嘴盘有两个。吸嘴
由滚珠固定在吸嘴库中。清除时，夹紧或松开，这主要取决于 DP 轴的旋转方向。
7
图
7.1 - 18
标准和专用吸嘴的吸嘴盘
7
(1) 标准吸嘴盘
(2) 定位基准点
(3) 吸嘴库
(4) 盛放专用吸嘴的吸嘴盘和夹持器
(5) 吸嘴库
(6) 固定吸嘴的滚珠
7
7
用户手册 SIPLACE HF 7 贴片机扩展部件
软件版本 SR.504.xx 2003 年 7 月中文版 7.1 吸嘴交换器
291
7.1.3.5 吸嘴盘配置
可能有三种吸嘴盘类型。
A 类，最多容纳 7 种吸嘴 7
7
图
7.1 - 19
吸嘴盘类型，
A
类
B 类，最多容纳 12 种吸嘴 7
7
图
7.1 - 20
吸嘴盘类型，
B
类
