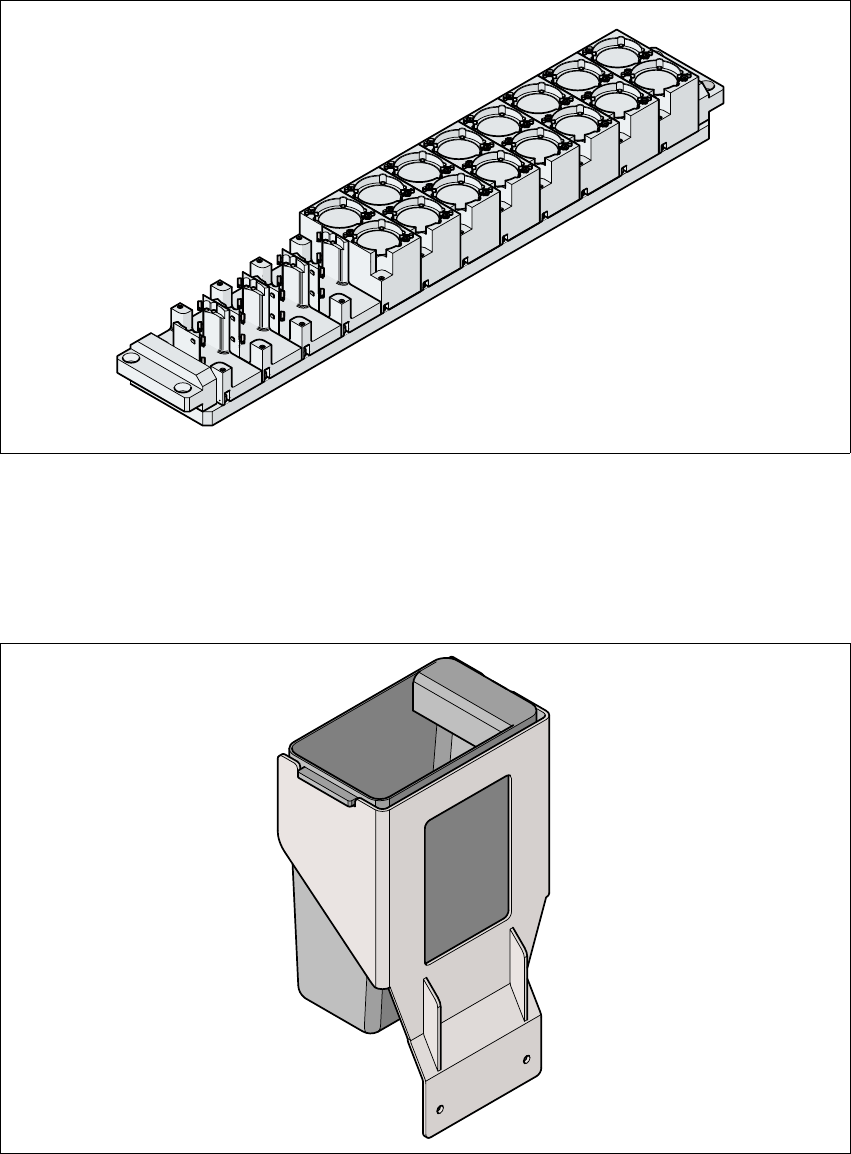

7 贴片机扩展部件 用户手册 SIPLAC E HF 7.1 吸嘴交换器 软件版本 SR.504.xx 2003 年 7 月中文版 292 C 类，最多容纳 20 种吸嘴 7 7 图 7.1 - 21 吸嘴盘配置， C 类 7.1.3.6 元件抛料仓 可以为 SIPLACE 双贴片头安装一 个元件抛料仓。该抛料仓紧 邻精细间距视像组件 （见图 7.1 - 10 ，第 28 0 页） 。 7 图 7.1 - 22 元件抛料仓
用户手册 SIPLACE HF 7 贴片机扩展部件
软件版本 SR.504.xx 2003 年 7 月中文版 7.1 吸嘴交换器
291
7.1.3.5 吸嘴盘配置
可能有三种吸嘴盘类型。

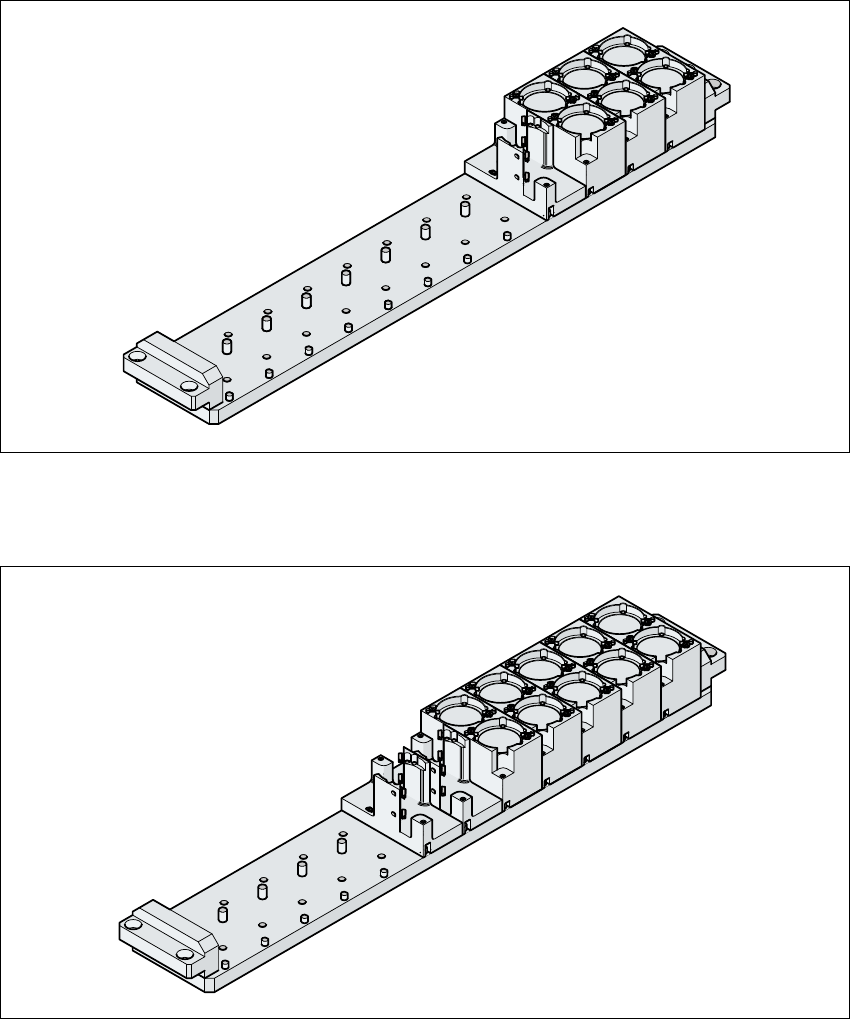

A 类，最多容纳 7 种吸嘴 7
7
图
7.1 - 19
吸嘴盘类型，
A
类
B 类，最多容纳 12 种吸嘴 7
7
图
7.1 - 20
吸嘴盘类型，
B
类
用户手册 SIPLACE HF 7 贴片机扩展部件
软件版本 SR.504.xx 2003 年 7 月中文版 7.1 吸嘴交换器
293
7.1.4 夹持器和专用吸嘴
SIPLACE 贴片机可使用穿孔技术来贴装元件和异形元件 (OSC)，以及标准的 SMT。
SIEMENSDEMATIC 也在不断开发相应的专用吸嘴和夹持器。
所有贴片头都可使用专用吸嘴，这样可以最快的速度、最高的精确度和灵活性贴装元件。使用自
动吸嘴交换器还可缩短交换吸嘴时所需的安装时间。
SIEMENSDEMATIC 可提供用于拾取贴片头的机械夹持器。如果元件表面不适于吸嘴的吸取，可
用机械夹持器拾取并放置吸嘴。夹持器分两种，其功能分为两组：
- 外边缘夹持元件的夹持器
- 内边缘夹持元件的夹持器。
有关专用吸嘴和夹持器的资料，可从 SIEMENSDEMATIC 获得。有关使用专用吸嘴盘和夹持器进
行贴装的资料，也可与 SIEMENSDEMATIC 联系。
