7 贴片机扩展部件 用户手册 SIPLACE HF
7.2 双贴片头的元件视像照相机 软件版本 SR.504.xx 2003 年 7 月中文版
294
7.2 双贴片头的元件视像照相机
7.2.1 元件视像照相机的结构 （静止， P&P （20 型） 8 x 8）
7

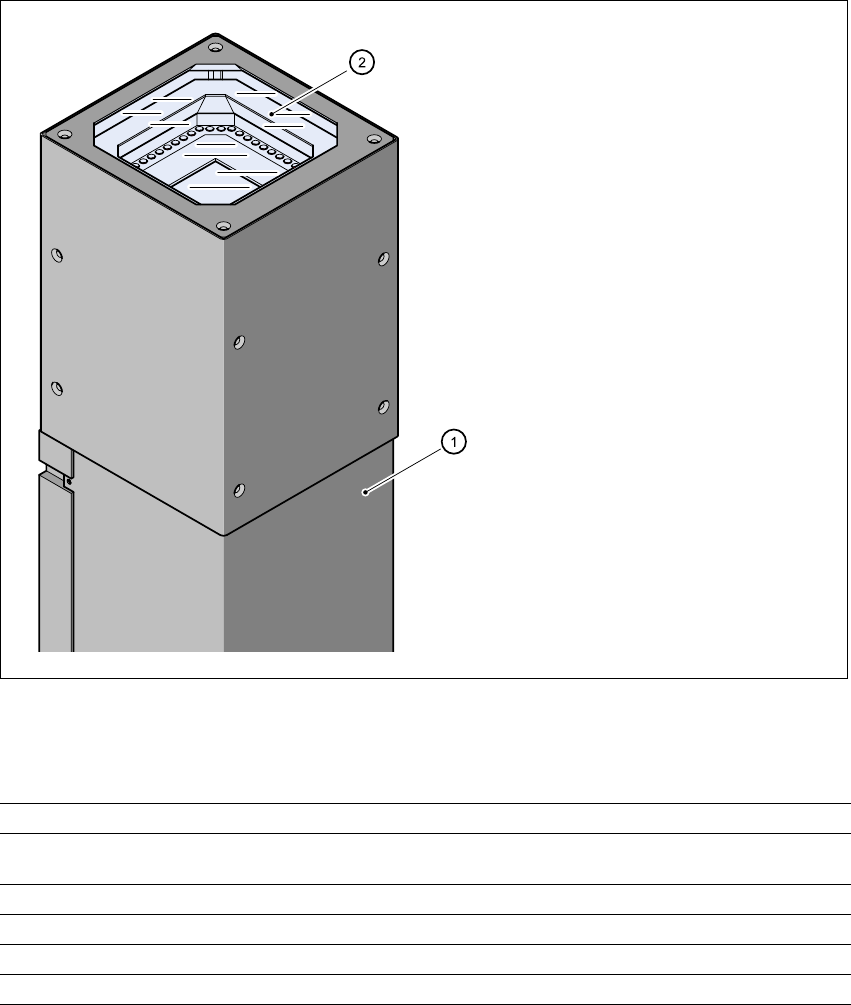

图
7.2 - 1
双贴片头的元件视像照相机 （静止，
P&P
（
20
型）
8 x 8
）
7.2.1.1 技术数据
7
(1) 照相机安装孔，带照相机和照相机放大
器
(2) 玻璃板 - 在照明和镜头上方
元件尺寸 单个元件测量为 0.6 mm x 0.3，最大 8 mm x 8 mm
元件范围
0201 至 SO，PLCC，QFP，插座，插头，BGA，专用元件，bare
dies，倒装片，保护罩
最小管脚间距
0.1 mm
最小球面管脚 / 突出管脚直径
0.08 mm
视场
11 mm x 11 mm
照明方法 前方照明 （6 级，可按需要编程）
用户手册 SIPLACE HF 7 贴片机扩展部件
软件版本 SR.504.xx 2003 年 7 月中文版 7.2 双贴片头的元件视像照相机
295
7.2.1.2 位置
7

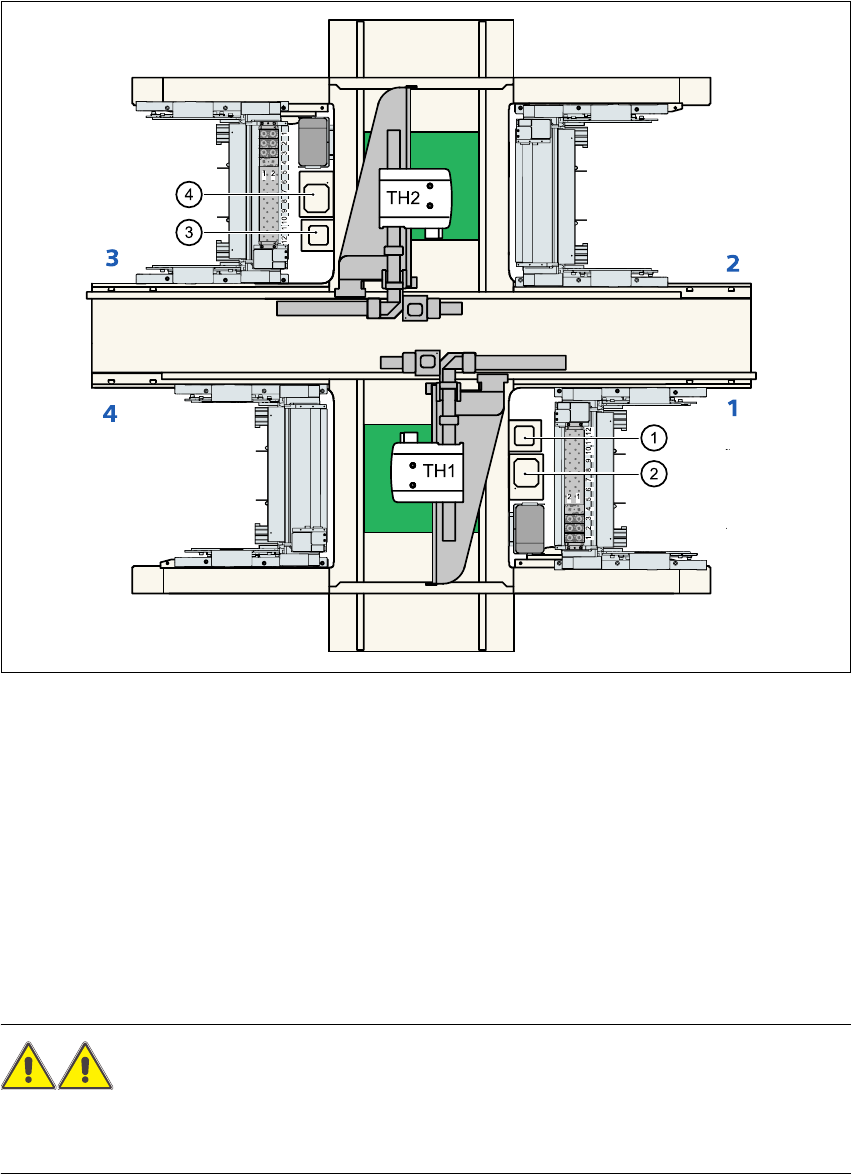

图
7.2 - 2
双贴片头元件视像照相机的位置
TH1 双贴片头，悬臂 1
TH2 双贴片头，悬臂 2
(1) 元件视像照相机 （静止， P&P （20 型） 8 x 8）的装配位置，位置 1
(2) 元件视像照相机 （静止， P&P （22 型） 50 x 40）的装配位置，位置 1
(3) 元件视像照相机 （静止， P&P （20 型） 8 x 8）的装配位置，位置 3
(4) 元件视像照相机 （静止， P&P （22 型） 50 x 40）的装配位置，位置 3
7.2.2 双贴片头元件照相机的安全说明
警告 有碰撞的危险 7
贴片头由双贴片头转换成收集贴片头时，必须卸下双贴片头的元件视像照相机（静止，P&P，22
型， 50 x 40 和 20 型， 8 x 8），否则收集贴片头会与照相机安装孔相撞。
7 贴片机扩展部件 用户手册 SIPLACE HF
7.3 元件条形码阅读器 软件版本 SR.504.xx 2003 年 7 月中文版
296
7.3 元件条形码阅读器
7.3.1 概述
在贴片系统中，条形码阅读器可用来检查料槽的位置分配是否正确，而且还能从元件料盘上读取
元件的数据。条形码阅读器可安装在贴片系统的两个操作面板上。升级套件包括两个元件条形码
阅读器。
7

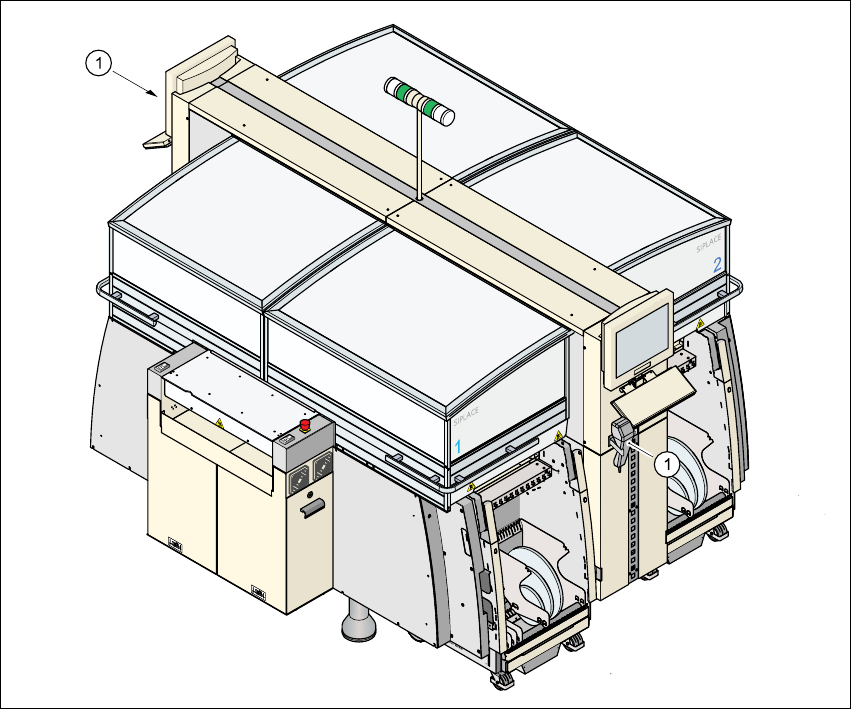

图
7.3 - 1
元件条形码阅读器
(1) 条形码阅读器
料槽的位置分配 7
四位数的条形码狭条贴在侧面的安全屏上，用于料槽位置分配。第一个数字用于识别元件料台
（1、 2、 3 或 4），而其余三个数字用于给料槽编号。在条形码狭条的两端还有返回条形码。条形
码狭条以 "2" 为间隔连续编号 (1, 3, 5, 7...)，每个编号表示两个料槽 （条形码 1 = 料槽 1 和 2）。
