7.3 元件条形码阅读器
7.3.1 概述
在贴片系统中，条形码阅读器可用来检查料槽的位置分配是否正确，而且还能从元件料盘上读取
元件的数据。条形码阅读器可安装在贴片系统的两个操作面板上。升级套件包括两个元件条形码
阅读器。
7
图
7.3 - 1
元件条形码阅读器
(1) 条形码阅读器
料槽的位置分配 7
四位数的条形码狭条贴在侧面的安全屏上，用于料槽位置分配。第一个数字用于识别元件料台
（1、 2、 3 或 4），而其余三个数字用于给料槽编号。在条形码狭条的两端还有返回条形码。条形
码狭条以 "2" 为间隔连续编号 (1, 3, 5, 7...)，每个编号表示两个料槽 （条形码 1 = 料槽 1 和 2）。
用户手册 SIPLACE HF 7 贴片机扩展部件
软件版本 SR.504.xx 2003 年 7 月中文版 7.3 元件条形码阅读器
297
元件 7
例如，可以从元件料盘中获得数据，进而将元件的存量与配置文件 （续料检查）中规定的数量进
行比较。
成功读取每个数据组时，会发出一个听得到的信号。
请注意 7
元件条形码阅读器选件必须在 SIPLACE Pro 计算机上进行配置。
以数字 1、2、3 或 4 开始的五位数条形码即可被认为是料槽条形码。不是以 1、2、3 或 4 开始的
所有其它条形码则是元件条形码。
7.3.2 技术数据
7
元件条形码阅读器
最高分辨率
0.13 mm
扫描速度 36 次 / 秒
激光类别 一类激光
保护程度
IP 64
尺寸
225 mm x 69 mm x 67 mm
重量
380 g
电缆长度
2 m
室内光照的影响 防止普通光的直接入射和日光的间接入射
工作温度 - 10°C 至 + 40°C
空气湿度 最大 90% （不凝固）
兼容的条形码类型
编码 39 （标准或全 ASCII）
EAN/UPC （带 / 不带 ADD ON）
CODABAR
INTERLEAVED 2/5
NORMAL 2/5 （5 条）
（其它可按要求提供）
7 贴片机扩展部件 用户手册 SIPLACE HF
7.4 双传送导轨 软件版本 SR.504.xx 2003 年 7 月中文版
298
7.4 双传送导轨
7.4.1 双传送导轨的结构
传送导轨的传动带由直流电动机驱动。每个处理区域有一个用来夹紧 PCB 的升降台。 PCB 传送
导轨的宽度可以通过用户界面来调整，也可以在贴片程序中进行调整。
7

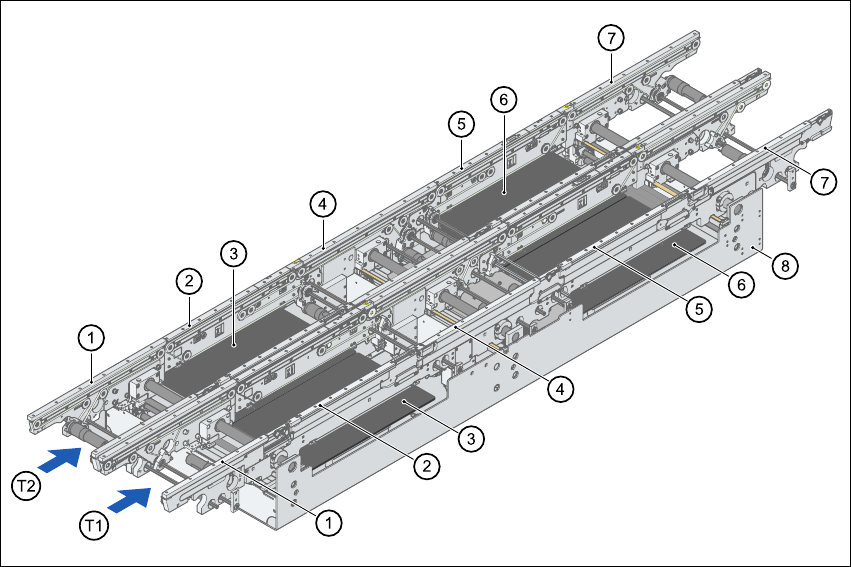

图
7.4 - 1 PCB
双传送导轨的结构
(1) 输入传送导轨
(2) 处理传送导轨 1
(3) 升降台 1
(4) 中间传送导轨
(5) 处理传送导轨 2
(6) 升降台 2
(7) 输出传送导轨
(8) 装配孔
T1 传送轨道 1
T2 传送轨道 2
