用户手册 SIPLACE HF 7 贴片机扩展部件
软件版本 SR.504.xx 2003 年 7 月中文版 7.4 双传送导轨
301
7.4.9 技术数据 - 双传送导轨
7
7
7
7.4.10 预防性维护
与标准的传送导轨一样，各传送导轨传送带和附加的升降台同样需要维护。每条传送导轨传送带
必须按维护说明中的规定进行维护。
固定传送导轨侧 右侧或左侧
PCB 格式
标准 （长 x 宽）
“长印制电路板”选项
“单传送导轨”模式中的双传送导轨
标准
“长印制电路板”选项
50 mm x 50 mm 至 450 mm x 250 mm
50 mm x 80 mm 至 610 mm x 250 mm
50 mm x 50 mm 至 450 mm x 450 mm
50 mm x 80 mm 至 610 mm x 450 mm
（其它可按要求提供）
PCB 厚度
标准 （长 x 宽）
选项
0.3 mm 至 4.5 mm
± 0.2 mm
2 mm 至 7 mm
± 0.2 mm （其它可按要求提供）
PCB 最大曲度 上部：6 mm - PCB 厚度
下部：0.3 mm + PCB 厚度
PCB 重量 最大 3 kg
PCB 下侧间隙
标准
选项
25 mm
± 0.2 mm
最大 40 mm
± 0.2 mm
PCB 传送高度 830mm
± 15mm （标准）
900mm
± 15mm （可选）
930mm
± 15mm （可选）
950mm
± 15mm （SMEMA：可选）
接口类型
SMEMA
PCB 的工艺边
3 mm
PCB 更换时间 <2.5 秒
PCB 定位准确性
± 0.5 mm
传送导轨模式 同步或异步
每条传送导轨上的元件 相同或不同
每条传送导轨上的 PCB 宽度 相同或不同
墨点识别 同步：不能，异步：可以
宽度自动调整 同步：不能，异步：可以
7 贴片机扩展部件 用户手册 SIPLACE HF
7.5 PCB 条形码阅读器 软件版本 SR.504.xx 2003 年 7 月中文版
302
7.5 PCB 条形码阅读器
7.5.1 综述
PCB 条形码阅读器对 PCB 上的条形码自动记录并译码。 PCB 条形码阅读器将读取的数据通过其
串行接口，送至传送控制器，然后再由该控制器通过 CAN 总线送至贴片机控制器做进一步处理。
7
图
7.5 - 1 PCB
条形码方框图
7
PCB 条形码阅读器安装在 PCB 传送导轨上贴片机的输入侧。最多 4 台设备可改装并安装到每台
贴片机上。安装条形码阅读器，以便扫描位于双传送导轨两条轨道上的 PCB 上下侧的条形码标
签。
PCB 条形码阅读器分两种：
- 1D 条形码阅读器
该条形码阅读器处理条形码。 7
- 2D 条形码阅读器
该条形码阅读器处理矩阵编码。当条形码标签空间不足时，主要使用矩阵编码。 2D 条形码
阅读器也可读取常规条形码。 7
装置编号
1
条形码阅
读器
上侧
分配
板
传送
控制器，
右侧
条形码
阅读器
下侧
2
3
条形码阅
读器
上侧
分配
板
传送
控制器，
左侧
条形码
阅读器
下侧
4
贴片机
控制器
站
计算机
SIPLACE Pro
计算机
LAN
CAN
总线
V-24V-24
用户手册 SIPLACE HF 7 贴片机扩展部件
软件版本 SR.504.xx 2003 年 7 月中文版 7.5 PCB 条形码阅读器
303
7

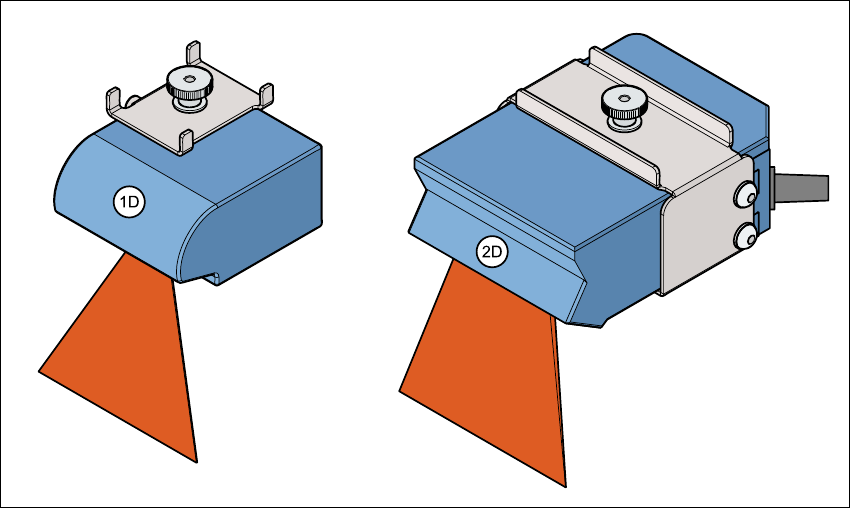

图
7.5 - 2 1D
和
2D
条形码阅读器
PCB 条形码阅读器用夹持器固定在上侧和下侧的成型轨道上。它们可以按需要定位在成型轨道
上，并与条形码标签对准。根据条形码狭条的位置，只需简单的几步就可以固定条形码阅读器。
这样一来，就可以沿平行或横过 PCB 的传送方向阅读条形码的数据。
7.5.2 功能说明
SIPLACE PCB 条形码阅读器支持不同的 SMD 产品，而且可提高贴片的可靠性。它能识别工业应
用中通常使用的各种编码类型。
当 PCB 传输到输入传送导轨时，激光扫描仪阅读每块进入的 PCB 上、下侧的条形码标签。条形
码的数据使 SIPLACE Pro 计算机能够从先前建立的条形码分配列表 （BA 列表）中选取正确的条
形码位置分配列表，并将其送往贴片机。如果规定了条形码过滤器，则只有被识别为相关的数据
才在条形码中进行比较。该程序在贴片机中贴装 PCB 时，不定时进行。如果几个具有相同条形码
的 PCB 连续进入，则只在第一次时传输程序。以下要求适用于所有使用 PCB 条形码生产的产
品：
- 生产线上的所有贴片机元件的设置必须相同。
- 所有 PCB 的宽度必须相同。
