7 贴片机扩展部件 用户手册 SIPLAC E HF 7.6 陶瓷印制板对中 软件版本 SR.504.xx 2003 年 7 月中文版 306 7.6 陶瓷印制板对中 7.6.1 概述 陶瓷印制板易碎， 因此对贴片过程中夹紧 PCB 所产生的 机械压力极其敏感。 所以，贴片机 应始终 装备用于放置陶瓷印制板的机械陶 瓷印制板对中装置。每个传送 导轨轨道上都配有两个机械 对中 装置。 7.6.2 机械对中 陶瓷印制板对中装置安装在升降台 …
用户手册 SIPLACE HF 7 贴片机扩展部件
软件版本 SR.504.xx 2003 年 7 月中文版 7.5 PCB 条形码阅读器
305
7.5.5 PCB 条形码阅读器的装配方案

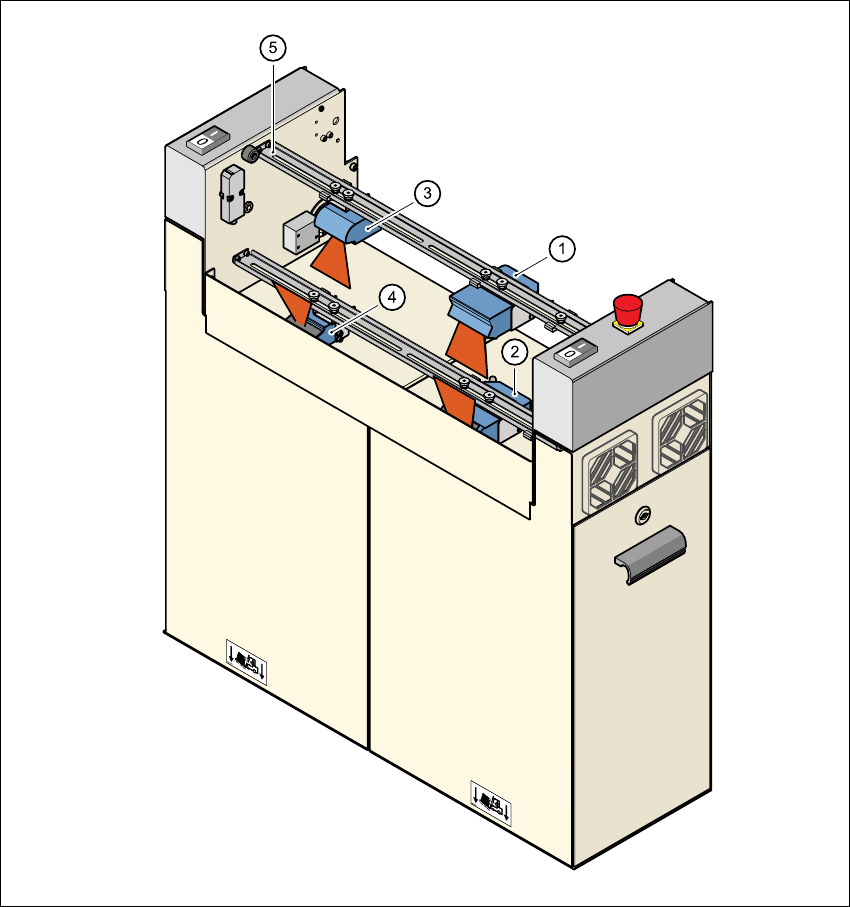

图
7.5 - 3 PCB
条形码阅读器的装配方案
7
(1) 2D 条形码阅读器 “上边”
(2) 2D 条形码阅读器 “下边”
(3) 1D 条形码阅读器 “上边”
(4) 1D 条形码阅读器 “下边”
(5) 装配轨道
7 贴片机扩展部件 用户手册 SIPLACE HF
7.6 陶瓷印制板对中 软件版本 SR.504.xx 2003 年 7 月中文版
306
7.6 陶瓷印制板对中
7.6.1 概述
陶瓷印制板易碎，因此对贴片过程中夹紧 PCB 所产生的机械压力极其敏感。所以，贴片机应始终
装备用于放置陶瓷印制板的机械陶瓷印制板对中装置。每个传送导轨轨道上都配有两个机械对中
装置。
7.6.2 机械对中
陶瓷印制板对中装置安装在升降台上。如果印制板到达其放置位置，升降台将向上移动。当升降
台抵至顶端位置时，机械陶瓷印制板对中装置被激活，印制板被卡在 PCB 传送导轨道上。机械对
中完成后，即进行 PCB 视像照相机的光学对中。进行陶瓷印制板对中的一个显著优势是陶瓷印制
板可直接放到边缘上。
用户手册 SIPLACE HF 7 贴片机扩展部件
软件版本 SR.504.xx 2003 年 7 月中文版 7.6 陶瓷印制板对中
307
7.6.2.1 结构
图
7.6 - 1
陶瓷印制板对中装置的结构
(1) 机械陶瓷印制板对中
(2) 对中滑槽
(3) 球轴承
(4) 挡杆
(5) 压缩空气连接
(6) 接近开关连接电缆
(7) 升降台
7
7
7.6.2.2 预防性维护
- 确保清洁和润滑 X 轴对中装置的球轴承。
- 如果有必要，检查气动机械装置是否能平稳运行。
- 传送导轨应按维护说明中的规定进行维护。
