用户手册 SIPLACE HF 7 贴片机扩展部件 软件版本 SR.504.xx 2003 年 7 月中文版 7.11 元件传感器 317 7.1 1 元件传感器 7 图 7.1 1 - 1 带元件传感器的贴片头 (1) 贴片头 (2) 元件传感器
7 贴片机扩展部件 用户手册 SIPLACE HF
7.10 精细校准 软件版本 SR.504.xx 2003 年 7 月中文版
316
. 7

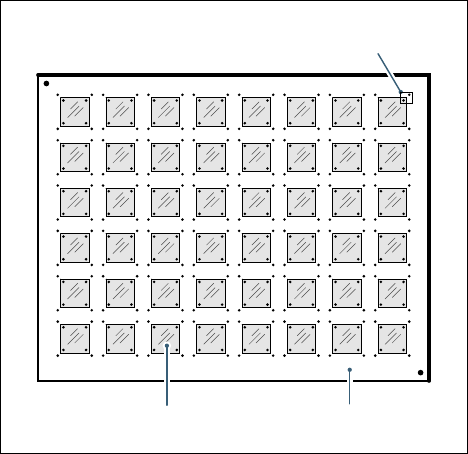

图
7.10 - 1
精细校准原理
贴装后， PCB 照相机对 PCB 和元件上相关的参考基准点拍摄四套图像。然后，由分析程序来确
定 X/Y 轴方向上的贴片偏移和角度偏移。偏移值用于计算经过修正的值，计算出来的修正值再输
入到贴片机数据文件 (FK_off.ma) 中。
7.10.5 测量模式
可选择下列测量模式：
- 测量单独贴片头的值。
- 测量贴片区域中所有贴片头的值。
- 测量整个贴片机的值。
根据需要，测量可反复进行。测量时，可替换也可不替换 CERAM 元件。
7.10.6 显示和分析测量值
测量值以图形形式显示在屏幕上，并保存到磁盘上。下列显示选项可用：
- 显示每个贴片头的测量值。
- 显示每个段位器的测量值。
- 显示 X 或 Y 方向的测量值或角度测量值。
玻璃元件 玻璃 PCB
PCB 照相机的视场
用户手册 SIPLACE HF 7 贴片机扩展部件
软件版本 SR.504.xx 2003 年 7 月中文版 7.11 元件传感器
317

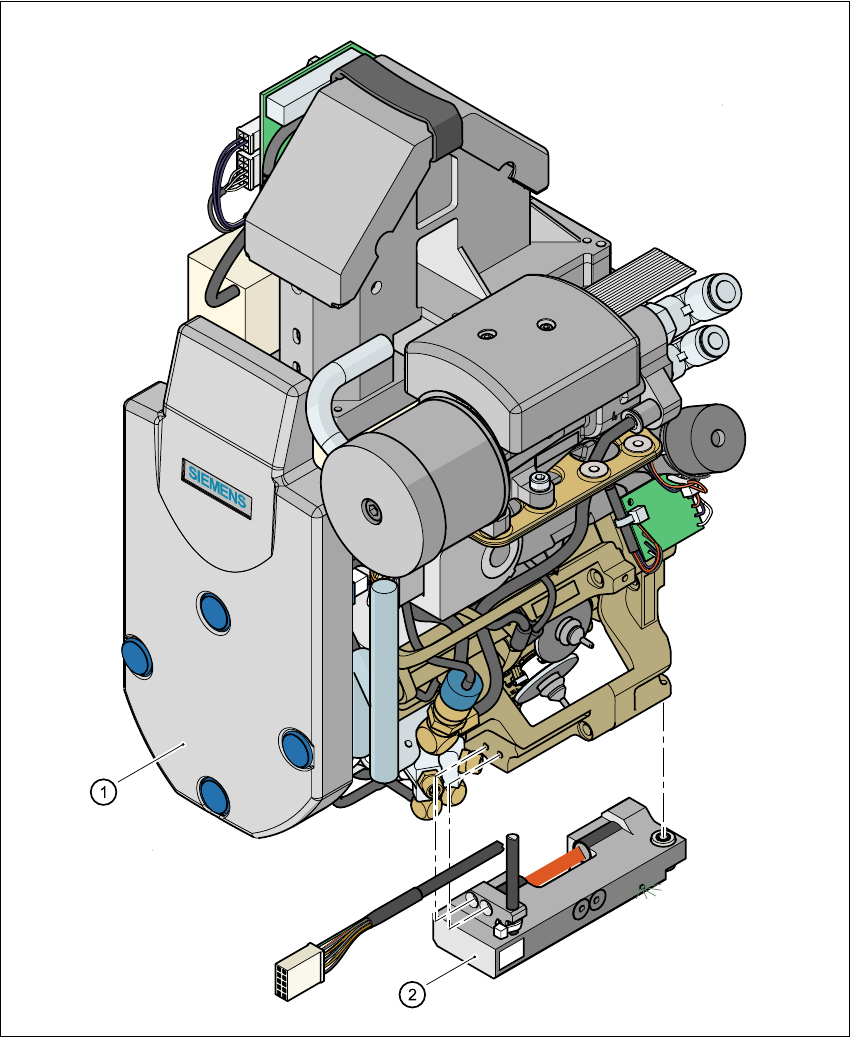

7.11 元件传感器
7
图
7.11 - 1
带元件传感器的贴片头
(1) 贴片头
(2) 元件传感器
7 贴片机扩展部件 用户手册 SIPLACE HF
7.11 元件传感器 软件版本 SR.504.xx 2003 年 7 月中文版
318
7.11.1 元件传感器的功能说明
元件传感器 （部件号 00118021-01）
元件传感器固定在 12 段位器收集贴片头安装孔的底部 （见图 7.11 - 1）。它用于扫描元件的外形
并检查吸嘴上是否有元件。此外，它还可以确定元件的高度。元件高度可以用来确定元件是处于
正常的位置，还是在吸嘴的边缘。高度为 0.1 至 4 mm 的元件均可以检查。对于大型的元件，只
能检查其是否在吸嘴上。
元件传感器通过 SIPLACE Pro 计算机上的封装形式编辑器进行配置。
每个吸嘴，包括专用吸嘴，可以用元件传感器扫描。
7.11.2 测量条件
必须满足下列条件，得到的测量值才有效：
- 照明光束必须在校准过程中接触到空吸嘴尖。
- 当吸嘴上有元件时，吸嘴尖必须在照明光束的范围内。
- 最小吸嘴长度 13 mm
- 吸嘴长度 + 元件高度 + 公差 < 17 mm
如果满足这些条件，就可以确定元件是否存在，或测量元件高度。高度间的最小区别是 100 µm。
7
图
7.11 - 2
元件传感器，工作原理
7
7
7
7
7
7
增量盘
元件
吸嘴
IR LED
光电晶体管
十字通过元件传感器
