用户手册 SIPLACE HF 7 贴片机扩展部件 软件版本 SR.504.xx 2003 年 7 月中文版 7.11 元件传感器 319 请注意 7 如果使用 906 吸嘴贴装 0201 元件，使 用元件传感器非常重要，因为 此时不可能进行真空测量。 7 使用元件传感器可以提高 dpm 率，即使贴 装其它小元件，如 0402 或 0603 元件时，也是如此。 在封装形式列表中选择元件传感 器时，记住，元件只能在配 备了元件传感器的贴片…
7 贴片机扩展部件 用户手册 SIPLACE HF
7.11 元件传感器 软件版本 SR.504.xx 2003 年 7 月中文版
318
7.11.1 元件传感器的功能说明
元件传感器 （部件号 00118021-01）
元件传感器固定在 12 段位器收集贴片头安装孔的底部 （见图 7.11 - 1）。它用于扫描元件的外形
并检查吸嘴上是否有元件。此外，它还可以确定元件的高度。元件高度可以用来确定元件是处于
正常的位置，还是在吸嘴的边缘。高度为 0.1 至 4 mm 的元件均可以检查。对于大型的元件，只
能检查其是否在吸嘴上。
元件传感器通过 SIPLACE Pro 计算机上的封装形式编辑器进行配置。
每个吸嘴，包括专用吸嘴，可以用元件传感器扫描。
7.11.2 测量条件
必须满足下列条件，得到的测量值才有效：
- 照明光束必须在校准过程中接触到空吸嘴尖。
- 当吸嘴上有元件时，吸嘴尖必须在照明光束的范围内。
- 最小吸嘴长度 13 mm
- 吸嘴长度 + 元件高度 + 公差 < 17 mm
如果满足这些条件，就可以确定元件是否存在，或测量元件高度。高度间的最小区别是 100 µm。
7

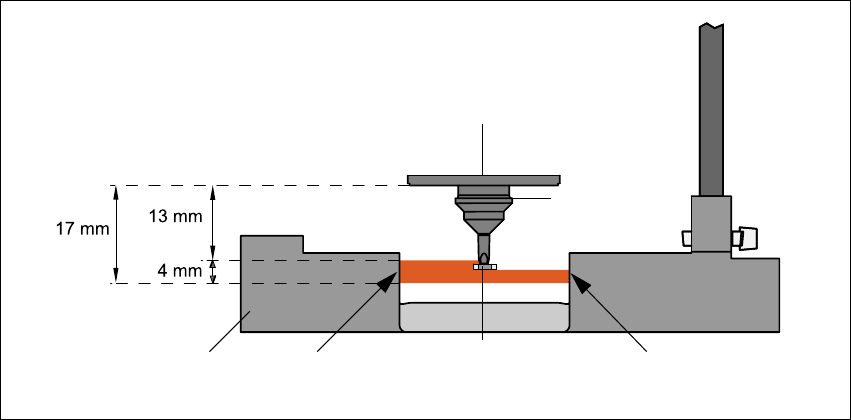

图
7.11 - 2
元件传感器，工作原理
7
7
7
7
7
7
增量盘
元件
吸嘴
IR LED
光电晶体管
十字通过元件传感器
用户手册 SIPLACE HF 7 贴片机扩展部件
软件版本 SR.504.xx 2003 年 7 月中文版 7.11 元件传感器
319
请注意 7
如果使用 906 吸嘴贴装 0201 元件，使用元件传感器非常重要，因为此时不可能进行真空测量。7
使用元件传感器可以提高 dpm 率，即使贴装其它小元件，如 0402 或 0603 元件时，也是如此。
在封装形式列表中选择元件传感器时，记住，元件只能在配备了元件传感器的贴片机上贴装。
如果要用元件传感器测试元件，该传感器必须在生产线上配置。届时，可以使用下列选项：
新设置 设置优化功能可以自动将元件分配给元件传感器，条件是已安装了
传感器。
老设置 可以将新 GF 号分配给元件，然后用元件传感器检查。
中央数据管理 如果生产线上的贴片机并非每台都配备了元件传感器，则新封装形
式号将分配给每个元件，然后用元件传感器检查。
请注意 7
- 要修改元件传感器，只能由 SIEMENSDEMATIC AG 维护工程师进行。
- 安装了元件传感器后，通过 SITEST 程序重新校准 12 段位器收集贴片头。
7
