2 安全操作 用户手册 SIPLAC E HF 2.2 警告标签 软件版本 SR.504.xx 2003 年 7 月中文版 42 2.2.9 PCB 传送导轨上的 “二类激光”警告标签 2 PCB 传送导轨上的 “二类激光”警告标签，部件号 03009347-01 （每个贴片系统的 编号： 4 ） 2 2 2 图 2.2 - 12 PCB 传送导轨上的 “二类激光”警告标签 2 2 激光辐射！ 不要直视激光束。 二类激光
用户手册 SIPLACE HF 2 安全操作
软件版本 SR.504.xx 2003 年 7 月中文版 2.2 警告标签
41

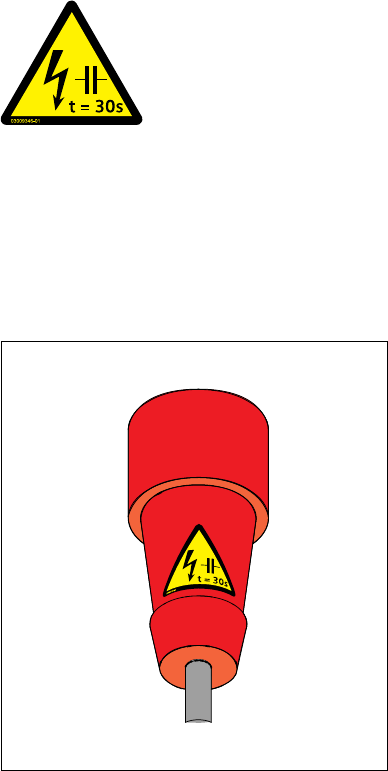

2.2.8 CEKON 插头上的警告标签 W211
2
W207 （每个贴片系统的编号：1）
2
图
2.2 - 11 CEKON
插头上的警告标签
W211
2
W211，部件号 03009351-01
2
剩余电压！
拔下主电源插头后，等候 30 秒，以释放剩余电压。
NAFTA 区域：危险电压
插头管脚和线端上的剩余电能会致死或造成严重伤害。避免与电源插头和
/ 或线端接触 30 秒钟。
2 安全操作 用户手册 SIPLACE HF
2.2 警告标签 软件版本 SR.504.xx 2003 年 7 月中文版
42

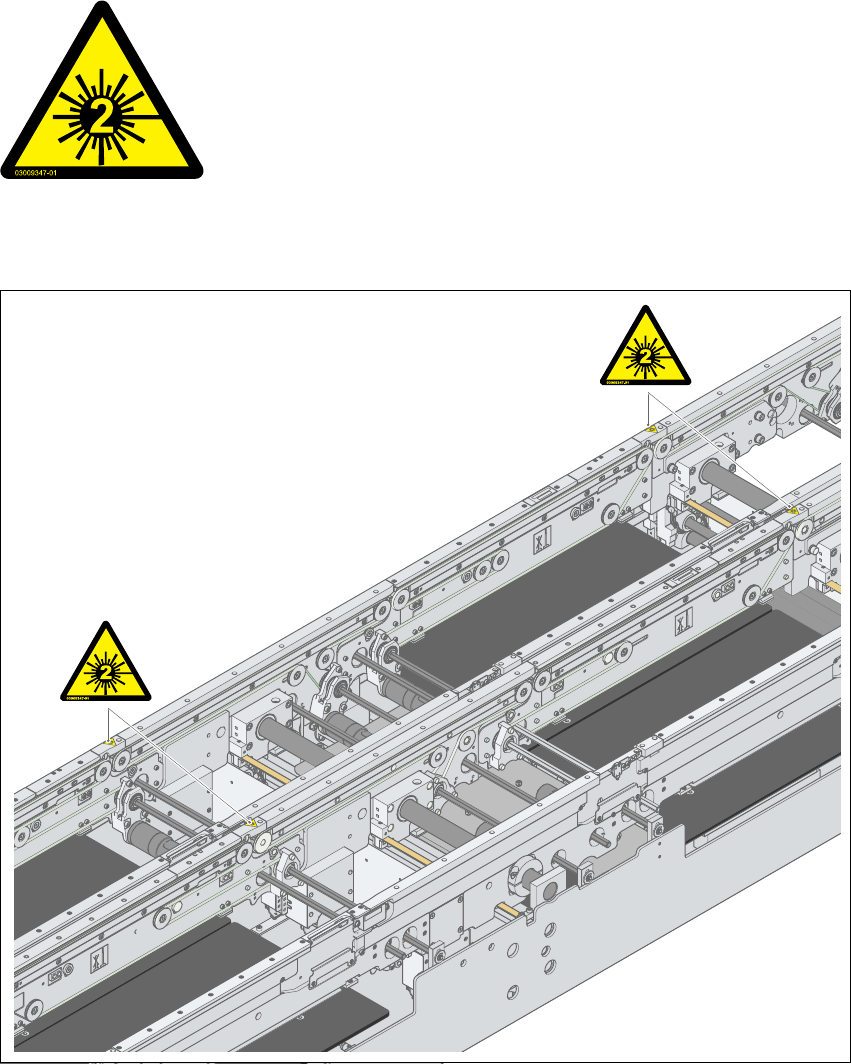

2.2.9 PCB 传送导轨上的 “二类激光”警告标签
2
PCB 传送导轨上的 “二类激光”警告标签，部件号 03009347-01 （每个贴片系统的编号：4）
2
2
2
图
2.2 - 12 PCB
传送导轨上的 “二类激光”警告标签
2
2
激光辐射！
不要直视激光束。
二类激光
用户手册 SIPLACE HF 2 安全操作
软件版本 SR.504.xx 2003 年 7 月中文版 2.3 激光分类
43
2.3 激光分类
2.3.1 一类激光
2.3.1.1 贴片机的激光分类
2
请注意： 2
一类激光和 1M 中的组件未标识。
2.3.1.2 照相机系统的激光分类
2
2.3.2 1M 类激光
不要直视带有光学仪表的 1M 类激光！
2
2
所有已安装的照相机系统和准备就绪可以运行的贴片机属一类激光。
根据 DIN EN 60825-1 进行激光分类：2001。
2
下列照相机系统属一类激光：
- 多色 PCB 照相机 （18 型） 21
- SIPLACE 双贴片头的元件视像照相机
IC 头静止元件视像照相机 （22 型） 50 x 40
IC 头静止元件视像照相机 （20 型） 8 x 8
2
下列照相机系统属 1M 类激光：
- 12 段位器收集贴片头上的 24 x 24 元件照相机
- 6 段位器收集贴片头上的 39 x 39 元件照相机
- 6 段位器或 12 段位器收集贴片头上的 16 x 16 DCA 照相机
