用户手册 SIPLACE HF 2 安全操作 软件版本 SR.504.xx 2003 年 7 月中文版 2.6 安全设备 53 2.6 安全设备 2.6.1 保护罩 2 图 2.6 - 1 保护罩 2 悬臂的移动范围在四个可向上折 起的保护罩之内。 侧面防护网可防止从侧面进入贴片机内。 PCB 传送导轨的入口由输入带和输出 带上可向上旋转的罩盖以及 罩盖上的挡板保护。 (1) 短保护罩 (2) 长保护罩 (3) 输入带上的盖子和挡板 (…
2 安全操作 用户手册 SIPLACE HF
2.5 操作贴片机的安全说明 软件版本 SR.504.xx 2003 年 7 月中文版
52
2.5.7 移动料车的安全说明
警告
为防止发生意外，移动料车时，必须始终遵守以下规则。
→ 移动料车时，始终双手握住手柄。
→ 记住，满载元件供料器的料车倾斜 20°或更大的角度时，会发生侧翻或前倾。
→ 确保料车移动的表面坡度极小。
→ 小心，不要撞上障碍物。料车的速度如果过快，会前倾。
用户手册 SIPLACE HF 2 安全操作
软件版本 SR.504.xx 2003 年 7 月中文版 2.6 安全设备
53
2.6 安全设备

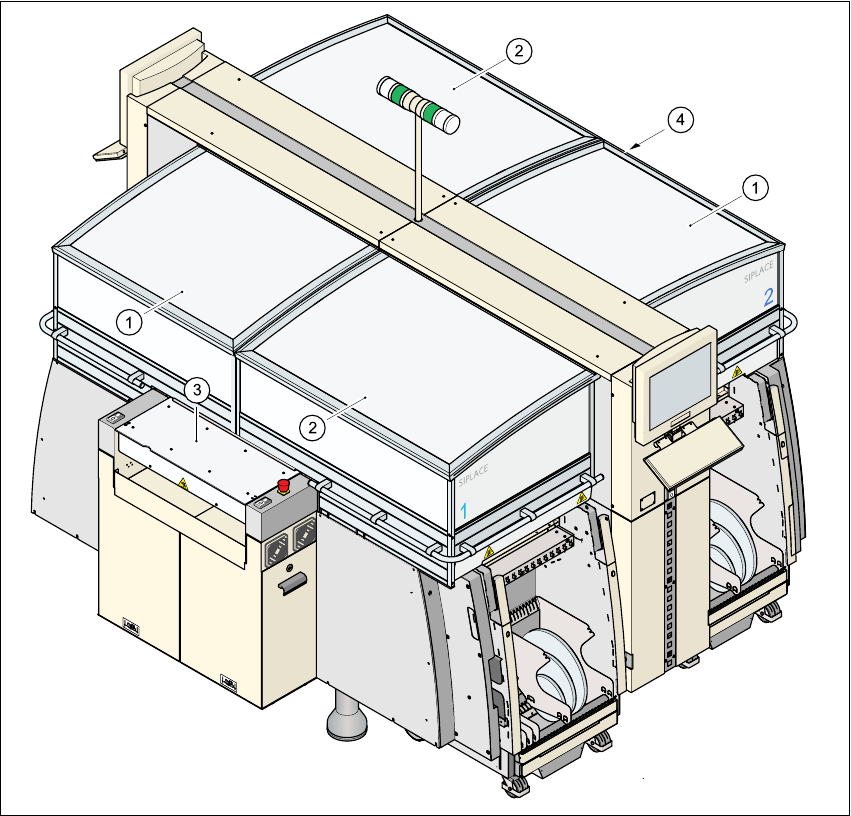

2.6.1 保护罩
2
图
2.6 - 1
保护罩
2
悬臂的移动范围在四个可向上折起的保护罩之内。侧面防护网可防止从侧面进入贴片机内。 PCB
传送导轨的入口由输入带和输出带上可向上旋转的罩盖以及罩盖上的挡板保护。
(1) 短保护罩
(2) 长保护罩
(3) 输入带上的盖子和挡板
(4) 输出传送导轨上的盖子和挡板
2 安全操作 用户手册 SIPLACE HF
2.6 安全设备 软件版本 SR.504.xx 2003 年 7 月中文版
54
功能 2
如果打开 PCB 传送导轨上的任一个保护罩或任一个盖子，悬臂轴的电源将立即中断。悬臂轴将停
止移动，而屏幕上将出现 “Close cover （关闭保护罩）”的信息。
→ 关闭保护罩并按下任何一 Start （启动）按钮，以继续贴片。
2

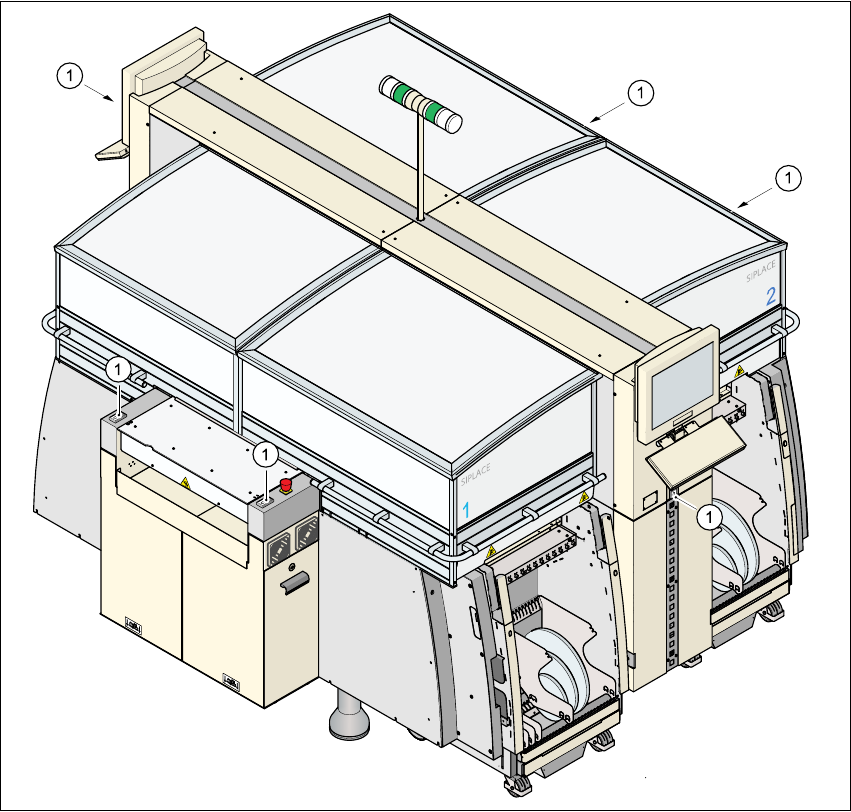

图
2.6 - 2
贴片机上
Start
（启动）按钮 （白色）的位置
(1) 贴片机上的 Start （启动）按钮 （白色）
