2.6.2.3 功能说明
OFF （关闭）位置的主电源开关 （见图 2.6 - 3 中的 1） 2
主电源开关将电源的三相 L1、 L2、 L3 断开。
警告
即使关闭了主电源开关，下列单元仍带有潜在致命电压：
- S1 主电源开关的电缆连接终端 1、 3、 5
- 主电源过滤器 Z1
- 维护插座 X102
- 维护插座的自动断路器 F1
- 如果主电源开关关闭，仍带有潜在致命电压的所有单独线路呈棕色。
→ 自动贴片系统处理不当可能导致死亡、人身伤害或设备严重受损。
→ 始终遵守适用的事故预防规定和 DIN 规定 （特别是 DIN EN 60 204，第一部分）和所在国的
有关规定。
→ 电源单元的安全门只能由具有适当资格和经过适当培训的人员打开。
ON （打开）位置上的主电源开关 2
主电源开关接通后，站计算机和贴片机控制器将启动。除悬臂轴 （直流 250 V）和星形轴 （直流
145 V）的连接电压外，所有供电电压都可用。
Stop （停止）按钮，黑色 （图 2.6 - 3 中的 2 和 7，图 2.6 - 4 中的 3 和 5） 2
这些按钮用于停止贴片系统。
Start （启动）按钮，白色 （图 2.6 - 3 中的 3 和 6，图 2.6 - 4 中的 2 和 4） 2
主电源开关打开后，将提示您按下 Start （启动）按钮，以启动贴片系统进行贴片作业。如果打开
保护罩或按下 EMERGENCY-STOP （急停）按钮，则会出现同样的提示。
用户手册 SIPLACE HF 2 安全操作
软件版本 SR.504.xx 2003 年 7 月中文版 2.6 安全设备
59
元件计数器 （图 2.6 - 3 中的 4） 2
显示插入的元件数量。
EMERGENCY-STOP （急停）按钮，可锁定 EN 418 并对其提供保护 （图 2.6 - 3 中的 5 和图 2.6 -
4 中的 1） 2
Emergency stop （急停）按钮为红色，按下时锁定在 ON （开）位置上。按下 EMERGENCY-
STOP （急停）按钮时，安全电路的开关触点打开，组合继电器 (PCC K6) 触发。悬臂轴的连接
电压 （直流 250 V）和星形轴的连接电压 （直流 145 V）被断开。 DP 轴 和 Z 轴的伺服放大器仍
使用直流 40 V 供电。 EMERGENCY-STOP （急停）按钮的信号触点闭合，屏幕上出现
“EMERGENCY STOP pressed （急停按钮被按下）”的信息。以下组件
- PCB 传送导轨
- PCB 夹紧
- 宽度调整
- PCB 顶杆
- 废料带切割器
被取消激活。
请注意 贴片中断后，只要贴片机能够重新正常运行，则贴片操作既可以继续进行也可以取消。 2
保护罩开关 1、2、3、4（图 2.6 - 4 中的 1、2、3、4）以及 PCB 传送导轨输入和输出侧的保护罩开
关（图2.6 - 4 中的 5） 2
这些开关用于检查保护罩和其它任何盖子是否已关闭。盖子 / 保护罩关闭时，安全触点关闭而信
号触点打开。如果其中的一个保护罩打开，安全电路打开而信号电路闭合。一些元件已被关停或
激活 （见图 2.6 - 9，第 65 页）。
2 安全操作 用户手册 SIPLACE HF
2.6 安全设备 软件版本 SR.504.xx 2003 年 7 月中文版
60

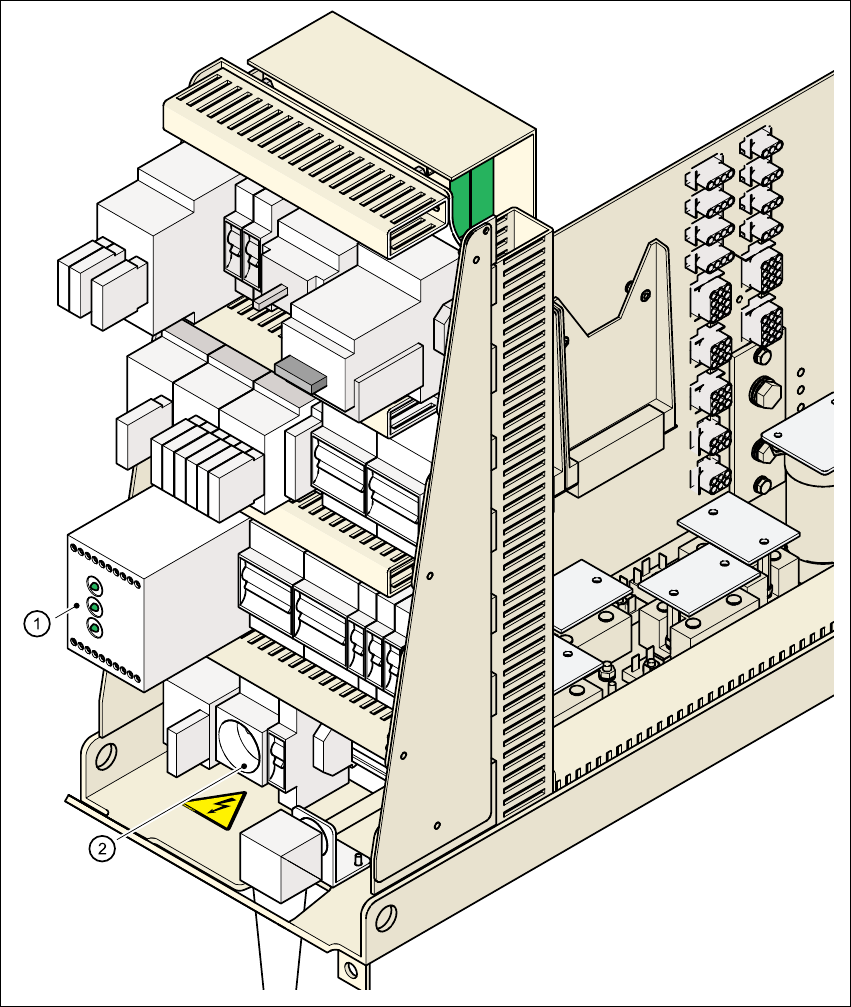

2.6.3 组合继电器和维护插座的位置
2
图
2.6 - 6
组合继电器和维护插座的位置
2
(1) 组合继电器
(2) 维护插座
