2 安全操作 用户手册 SIPLAC E HF 2.9 关闭主电源开关后贴片机的能量状态 软件版本 SR.504.xx 2003 年 7 月中文版 72 2 图 2.9 - 2 主电源开关和维护插座的位置 2 (1) 主电源开关 (2) 维护插座
用户手册 SIPLACE HF 2 安全操作
软件版本 SR.504.xx 2003 年 7 月中文版 2.9 关闭主电源开关后贴片机的能量状态
71
2.9 关闭主电源开关后贴片机的能量状态
2
图
2.9 - 1
贴片机上电源的位置
2
警告
贴片系统使用交流 3 x 204 V，交流 3 x 230 V，交流 3x380V，交流 3x400V，或交流
3 x 415 V ± 5%， 50/60 Hz 主电压。这意味着，贴片系统的某些部件带有可能致命的电压 - 即使
关闭了主电源开关以后，也是如此。所以，处理贴片系统不当会导致死亡、人身伤害或设备的严
重受损。 2
→ 始终遵守适用的事故预防规定和 DIN 规定 （特别是 DIN EN 60 204，第一部分）。
→ 电源单元的挡板只能由具有适当资格和经过适当培训的人员打开。
(1) 主电源开关
2 安全操作 用户手册 SIPLACE HF
2.9 关闭主电源开关后贴片机的能量状态 软件版本 SR.504.xx 2003 年 7 月中文版
72
2
图

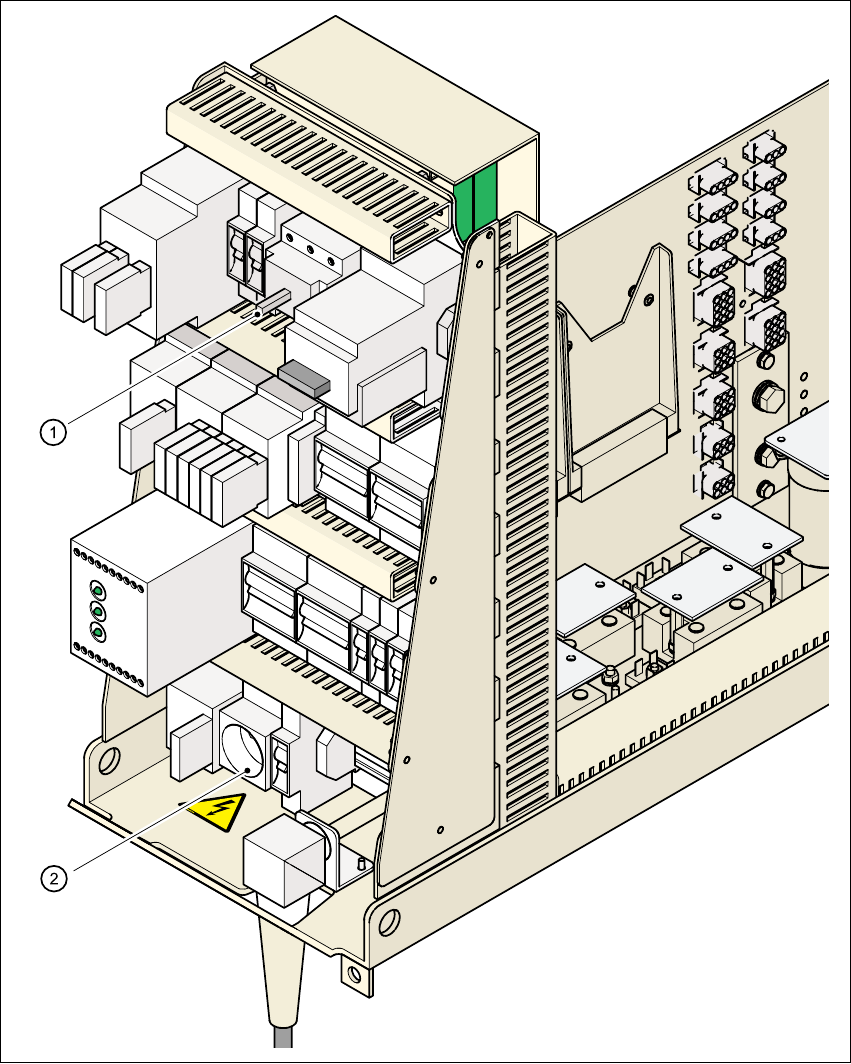

2.9 - 2
主电源开关和维护插座的位置
2
(1) 主电源开关
(2) 维护插座
用户手册 SIPLACE HF 2 安全操作
软件版本 SR.504.xx 2003 年 7 月中文版 2.9 关闭主电源开关后贴片机的能量状态
73
2
图
2.9 - 3
计算机的位置
2
(1) 计算机 （顶部）
(2) 电源单元 ± 12 V-/ ± 15 V-
(3) 电源单元 + 5 V-/+ 52 V-
(4) 电源单元直流 + 3.3 V
(T) PCB 传送方向
