2 安全操作 用户手册 SIPLACE HF
2.9 关闭主电源开关后贴片机的能量状态 软件版本 SR.504.xx 2003 年 7 月中文版
74
2.9.1 贴片系统在主开关处关闭、但仍与主电源连接…
警告
即使关闭了主电源开关，下列单元仍带有潜在致命电压：
- 主电源开关 Q1 的电缆连接终端 L1， L3 和 L5 （见图 2.9 - 4）
- 维护插座 X102 （见图 2.9 - 4）
- 维护插座的自动断路器 F1 （见图 2.9 - 4）
- 主电源过滤器 Z1 （见图 2.9 - 4）
- 电源电缆连接终端面板 X100
- 如果主电源开关关闭，仍带有潜在致命电压的所有单独线路呈棕色
- 轴单元
用户手册 SIPLACE HF 2 安全操作
软件版本 SR.504.xx 2003 年 7 月中文版 2.9 关闭主电源开关后贴片机的能量状态
75
2
图
2.9 - 4
电源单元，前视图
2
S1 主电源开关
X102 维护插座
F1 维护插座的保险丝
2 安全操作 用户手册 SIPLACE HF
2.9 关闭主电源开关后贴片机的能量状态 软件版本 SR.504.xx 2003 年 7 月中文版
76
2

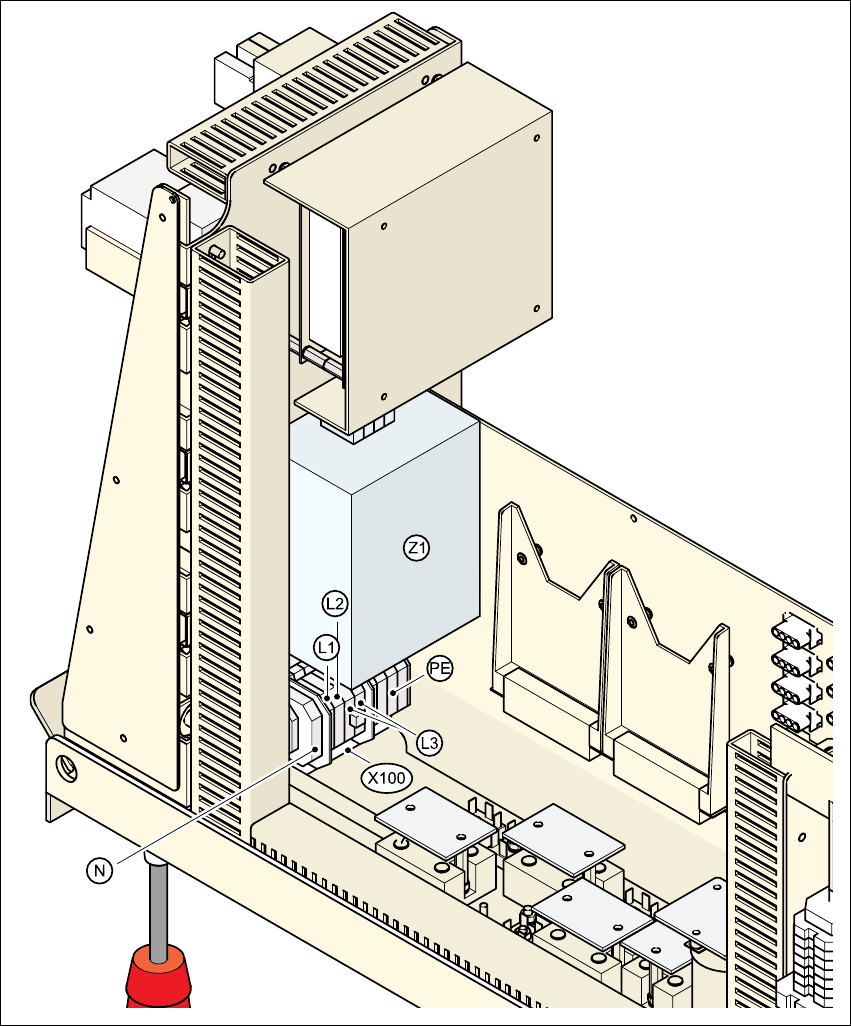

图
2.9 - 5
电源单元，后视图
2
Z1 主电源过滤器
X100 电源电缆连接终端
