用户手册 SIPLACE HF 3 技术数据 软件版本 SR.504.xx 2003 年 7 月中文版 3.3 贴片头 93 要自行更换贴片头，还可以使用 重新配置套件，它包括了必 需的装配部件、电缆等，当 然还有贴 片头。 如果您更换了贴片头，您就必须 修改贴片机和 SIPLACEPro 软件，并 重新校准整个系统。根据我 们的经验，这项工作应由训练有 素的技术人员来完成，时间 为 8 小时左右。 贴片头模块化 （只需更换贴片头，即可…
3 技术数据 用户手册 SIPLACE HF
3.3 贴片头 软件版本 SR.504.xx 2003 年 7 月中文版
92
3.3 贴片头
3.3.1 贴片头模块化
SIPLACE 系列贴片机一个独特的优势就是其贴片头实现了模块化，为 HF 系列添加了许多功能：
悬臂 1
-12 段位器收集贴片头
-6 段位器收集贴片头
-SIPLACE 双贴片头
悬臂 2
-SIPLACE 双贴片头
贴片机可以根据不断变化的生产要求，轻松进行调整。只需更换贴片头，一切问题就都解决了。
3
图
3.3 - 1
贴片头模块化
如果您订购 SIPLACE HF 贴片机，您可以选择悬臂 1 上的 6 段位器收集贴片头、12 段位器收集贴
片头、双贴片头。我们将根据您的订购要求，配置贴片机。
悬臂 2
悬臂 1
SIPLACE
双贴片头
6 段位器
收集贴片头
12 段位器
收集贴片头
用户手册 SIPLACE HF 3 技术数据
软件版本 SR.504.xx 2003 年 7 月中文版 3.3 贴片头
93
要自行更换贴片头，还可以使用重新配置套件，它包括了必需的装配部件、电缆等，当然还有贴
片头。
如果您更换了贴片头，您就必须修改贴片机和 SIPLACEPro 软件，并重新校准整个系统。根据我
们的经验，这项工作应由训练有素的技术人员来完成，时间为 8 小时左右。
贴片头模块化 （只需更换贴片头，即可根据生产要求，调整贴片机）使您可以很轻松地根据生产
需求调整贴片机，而无需重新购置贴片机。
3.3.2 用于高速贴片的 12 段位器收集贴片头
3
图
3.3 - 2 12
段位器收集贴片头
-
功能组一
3
(1) 真空发生器
(2) DP 马达， DP 轴
3 技术数据 用户手册 SIPLACE HF
3.3 贴片头 软件版本 SR.504.xx 2003 年 7 月中文版
94
(3) 带有 12 个段位器光栅盘的星形轴， DR 轴
(4) 吹气压力阀
(5) 消声器
3
图

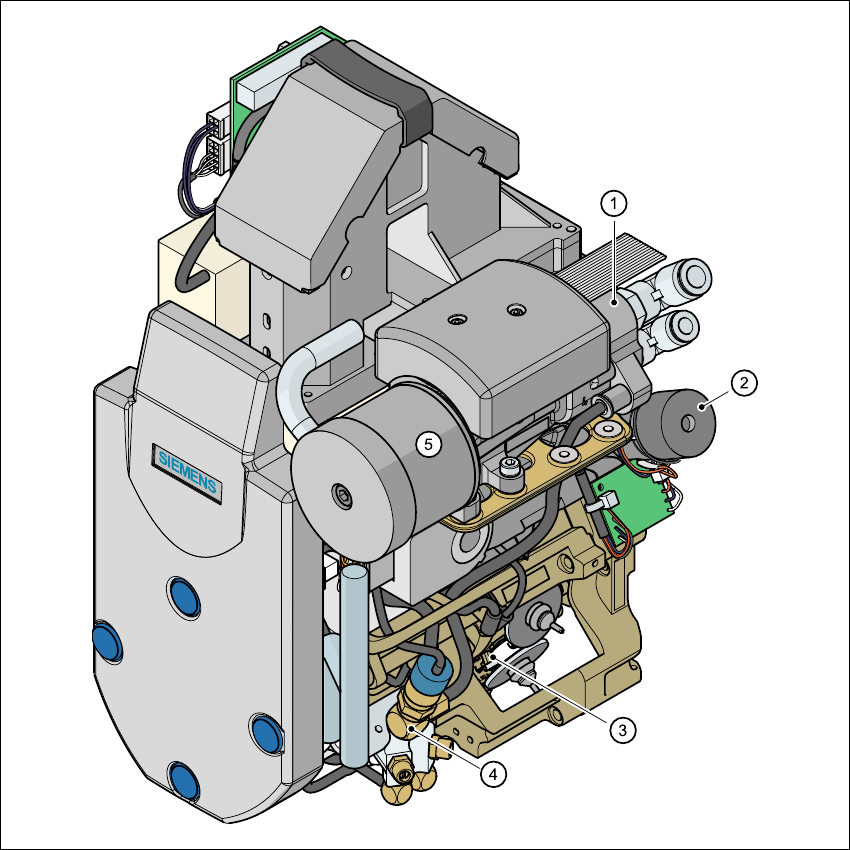

3.3 - 3 12
段位器收集贴片头
-
功能组二
3
(1) 中间分布器印制电路板 （在盖子下面）
(2) 星形轴 -DR 马达
(3) Z 轴马达
(4) 阀调整驱动装置
(5) 24 x 24 元件视像照相机
