3 技术数据 用户手册 SIPLAC E HF 3.3 贴片头 软件版本 SR.504.xx 2003 年 7 月中文版 98 3.3.3 用于高速 IC 贴片的 6 段位器收集贴片头 3 图 3.3 - 5 6 段位器收集贴片头 - 功能组一 3 (1) 真空发生器 (2) DP 马达， DP 轴 (3) 带有 6 个段位器光栅盘的星形轴， DR 轴 (4) 吹气压力阀 (5) 消声 器
用户手册 SIPLACE HF 3 技术数据
软件版本 SR.504.xx 2003 年 7 月中文版 3.3 贴片头
97
3.3.2.3 技术数据
3

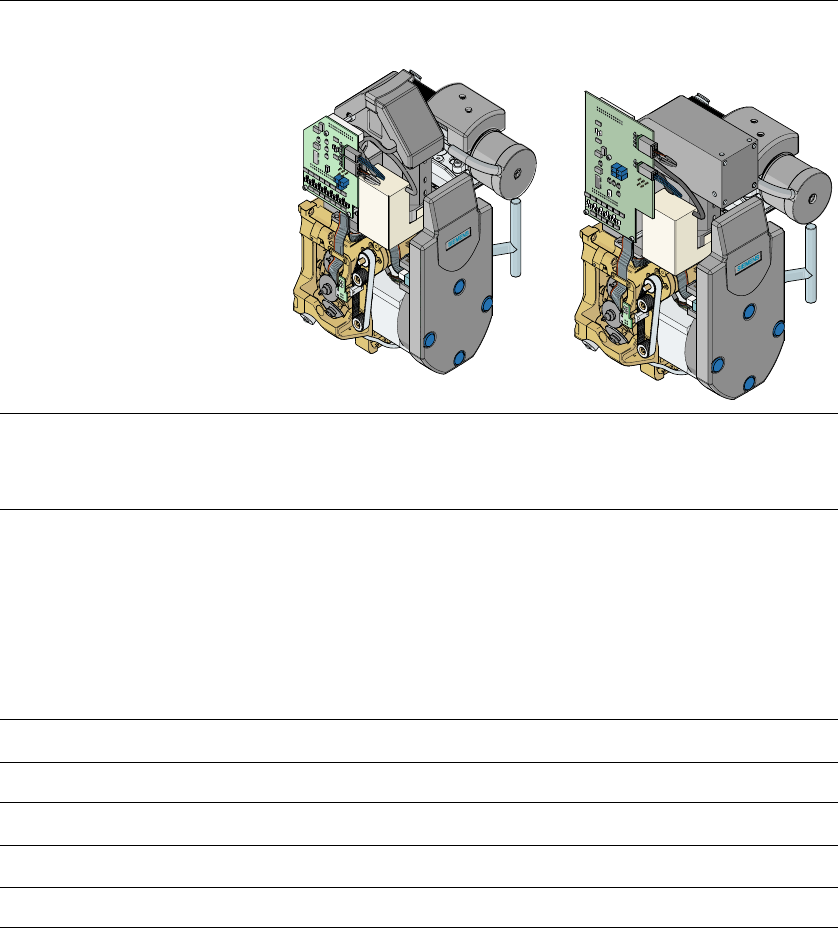

带有标准元件视像照相机的
12 段位器收集贴片头
带 DCA 照相机 的 12 段位器
收集贴片头
元件范围 0201 至 PLCC44， µBGA，
BGA， flip-chip， TSOP，
QFP， SO 至 SO32， DRAM
0201 至倒装片， bare die
元件规格
最大高度
最小管脚间距
最小突出管脚间距
最小球面管脚 / 突出管脚 ∅
最小尺寸
最大尺寸
最大重量
6 mm
0.5 mm
0.35 mm
0.2 mm
0.6 mm x 0.3 mm
18.7 mm x 18.7 mm
2 g
6 mm
0.4 mm
0.2 mm
0.11 mm
0.6 mm x 0.3 mm
13 mm x 13 mm
2 g
可编程贴片力 2.4 N 至 5.0 N 2.4 N 至 5.0 N
吸嘴类型
9 xx 9 xx
最大贴片速率 13,500 个元件 / 小时 13,500 个元件 / 小时
X/Y 轴精确度
± 60 µm/4 σ ± 55 µm/4 σ
角度精确度
± 0.7°/4 σ ± 0.7°/4 σ
3 技术数据 用户手册 SIPLACE HF
3.3 贴片头 软件版本 SR.504.xx 2003 年 7 月中文版
98
3.3.3 用于高速 IC 贴片的 6 段位器收集贴片头
3

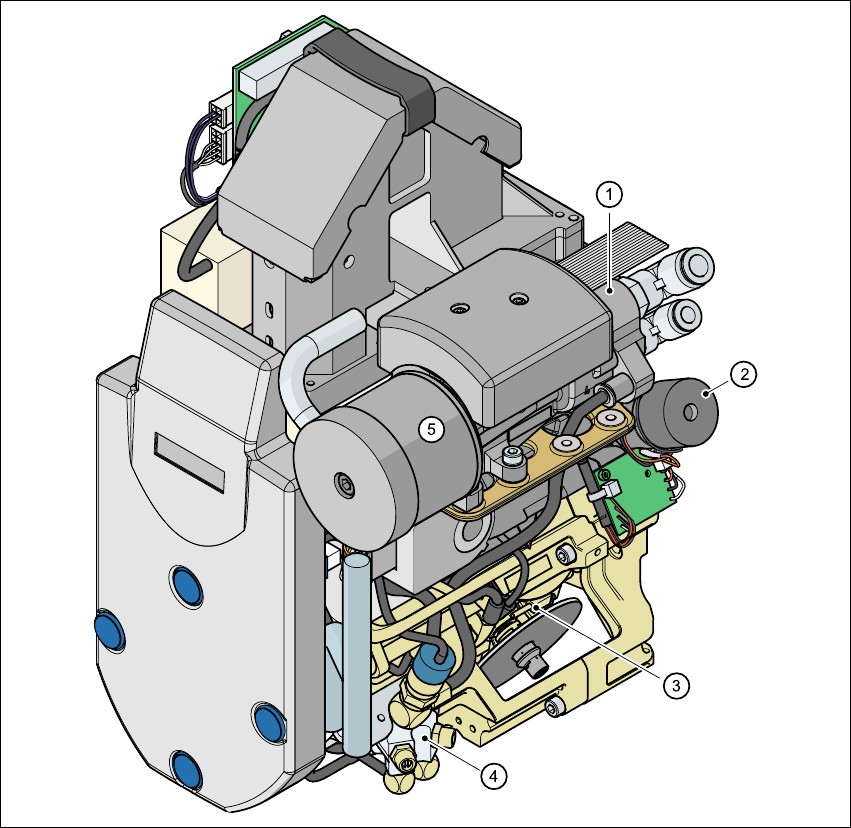

图
3.3 - 5 6
段位器收集贴片头
-
功能组一
3
(1) 真空发生器
(2) DP 马达， DP 轴
(3) 带有 6 个段位器光栅盘的星形轴， DR 轴
(4) 吹气压力阀
(5) 消声器
用户手册 SIPLACE HF 3 技术数据
软件版本 SR.504.xx 2003 年 7 月中文版 3.3 贴片头
99
3

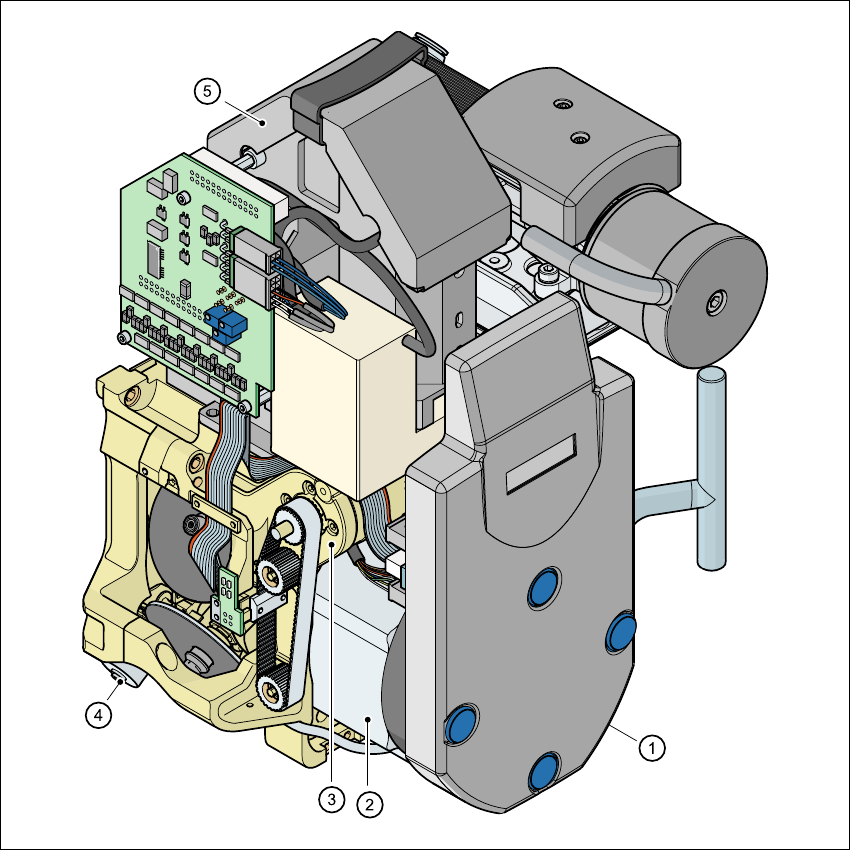

图
3.3 - 6 6
段位器收集贴片头
-
功能组二
3
(1) 中间分布器印制电路板，在盖子下面
(2) 星形轴 - DR 马达
(3) Z 轴马达
(4) 阀调整驱动装置
(5) 39 x 39 元件视像照相机
