有三种方法可以编辑焊点的 ROI 大小。
1) 单独编辑焊点 roi: 单击并编辑特定零件的每个 "焊点 roi"。这种方法需要时间来一个一
个地编辑 ROI。另外, 有可能有许多不同的焊料联合 ROI 大小的一个组成部分。
2) 编辑
一
个焊
点的
roi 并选择
自
动创
建
焊
料
roi:
下面所示的消息框
将
在
编辑 ROI
大小后
,
在菜单列表中选择 "自动创建焊锡 roi" 来显示。单击 "是" 可在删除现有 roi 的同时重新创建
具有编辑大小的 roi。
[
在
编辑
后
选择 "
自
动创
建
焊
料
roi"
后的消息框
]
3)
同
时选择
相同的
roi
和
编辑
大小
:
右
键单击选择
一
个
特定的焊点
ROI
后
,
菜
单将显
示
为
下
面
显
示的
图
像。
为
了
选择
所有的焊点
roi, 单击
菜
单
列表中的
"选择
相同的
roi"
。所有焊点的
roi 大小将通过编辑一个特定的焊点 ROI 而改变相同的大小。
["选择相同的 ROI" 菜单]
另一方面
, Pad
的
ROI
大小
编辑
也是必要的。如果是由
CAD
文件制作的
, 则
无需
编辑 Pad ROI
大小。
有
两种
方法可以
编辑 Pad ROI
大小。
1) 分别编辑特定零件的每个 Pad ROI: 此方法需要时间, 并且有许多不同大小的 PAD 片的
风险。
2) 弹出菜单, 如下所示, 将出现右键单击选定的零件 ROI。
[
在菜单上调整投资回报率
列
]
在
弹
出式菜
单
上

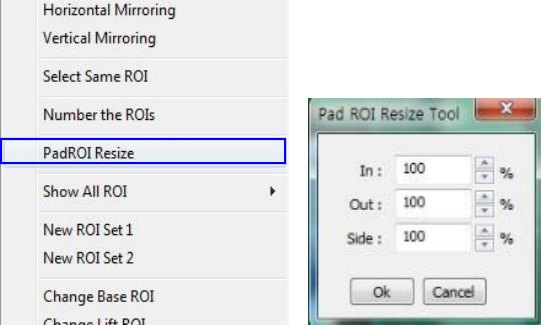

选择 PadROI 调
整大小
, 将显
示上面
显
示的
图
像
, "填
充
ROI 调
整大小工具
"
。
通过使用 "填充 ROI 调整大小工具", 用户可以编辑所有隶属于该零件的 pad roi。
可能编辑大小向三方向是 "in", "出", 和 "边"。
"in" 是指根据零件 roi 的中心调整 Pad roi 的内部。
"出" 是指根据零件 roi 的中心调整 Pad roi 的外部。
"侧" 是指根据零件 roi 的中心调整 Pad ROI 的横向。
一边
在
了
[
使用
PAD ROI 调
整工具
]
上面的图片描述了使用 "pad roi 大小调整" 工具对 pad 的 ROI 进行编辑之前和之后。
图像上的红色矩形是在编辑前填充 ROI 和编辑图像上的蓝色矩形
使用 "填充 roi 调整大小工具" 来填充 roi。
"pad roi 调整工具" 提供了对用户编辑的 pad roi 大小的实时显示。
因此
,
通
过
引用主
查
看器
来编辑
大小
,
然后
单击 "
确定
"
按
钮
以
应
用。
"Ok"
按
钮
上的
pad ROI 调
整工具
将
提供消息框
, 询问
是否
调
整
roi
的通用零件代
码
的大小。
[
通用零件代
码调
整大小板的
ROI
消息框
]
单击 "是" 按钮可将相同面板上所有零件的 roi 调整为相同大小的通用零件代码。
单击 "否" 按钮只对选定的零件应用编辑过的大小。
请注意, 编辑的 Pad ROI 的大小将适用于相同的比例不相同的大小。这是因为在相同的代码
零件中, Pad 大小可以不同。
