11-B マスククリーニング ユニット (L) M ask Cl eanin g Un it(L ) パーツレイアウト Kit N o . キット品 番 Kit N am e キット名称 KXF X03BUA00 ｾｸｼｮﾝNo. PARTS LAYOUT Section No. - - M77 ( KKXFX03BUA00-06-2 )

100%1 / 268
Ref
No.
Remarks
R
1
Q'ty
11-A
マスククリーニングユニット(L)
Mask Cleaning Unit(L)
ｲﾗｽﾄ
No.
Part No.
品　　名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
KXFX03BUA00
Part Name
備　　　考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
STAND
2
1 KXFB034GA00
GUIDE
2
10 KXFB07VSA00
BLOCK
1
11 KXFB034PB01
BAR
1
12 N210002144AA
PLATE
1
13 N210007861AA
PLATE
1
14 KXFB034SC02
BLOCK
1
21 N210002139AA
BAR
3
24 KXFB08YZA01
PLATE
1
25 KXFB035TA00
BRACKET
7
26 KXFB0056A00
BRACKET
2
27 KXFB002MA00
BRACKET
2
28 KXFB00JJA01
DOG
1
29 KXFB035UB00
BRACKET
1
30 N210014274AA
MOTOR
1
31 KXF0DWTBA00
S
2RK6GN-AWMJ
GEAR-HEAD
1
32 KXF0DWTCA00 2GN120K
BOLT
4
33 N510017374AA
Hexagon socket head cap screw M4X55-10.9 A2J (Trivalent)
TORQUE-LIMITER
1
34 KXF0DX12A00 OTLC8-2000C
PIN
1
35 KXF07X4AA00 SPP1.6-16
BEARING
1
36 KXF03G2AA00 SFB48-12
PIN
6
43 KXF02XXAA00 MS3-15
SENSOR
3
44 KXF07B2AA00
A
PM-T53-C1
LINEAR-WAY
2
45 N510019505AA LWL12C1R100BCSS1EG39
WASHER
1
46 KXF09UWAA00 WSSB16-8-2
PIPE
1
48 KXF0E0WJA00 PIPD16-609
BOLT
4
50 KXF0E071A00 WA Socket SP-TYPE M6X16L(Unichrome)
SPACER
2
51 N510020196AA CB-310E
M76
--
( KKXFX03BUA00-06-1 )

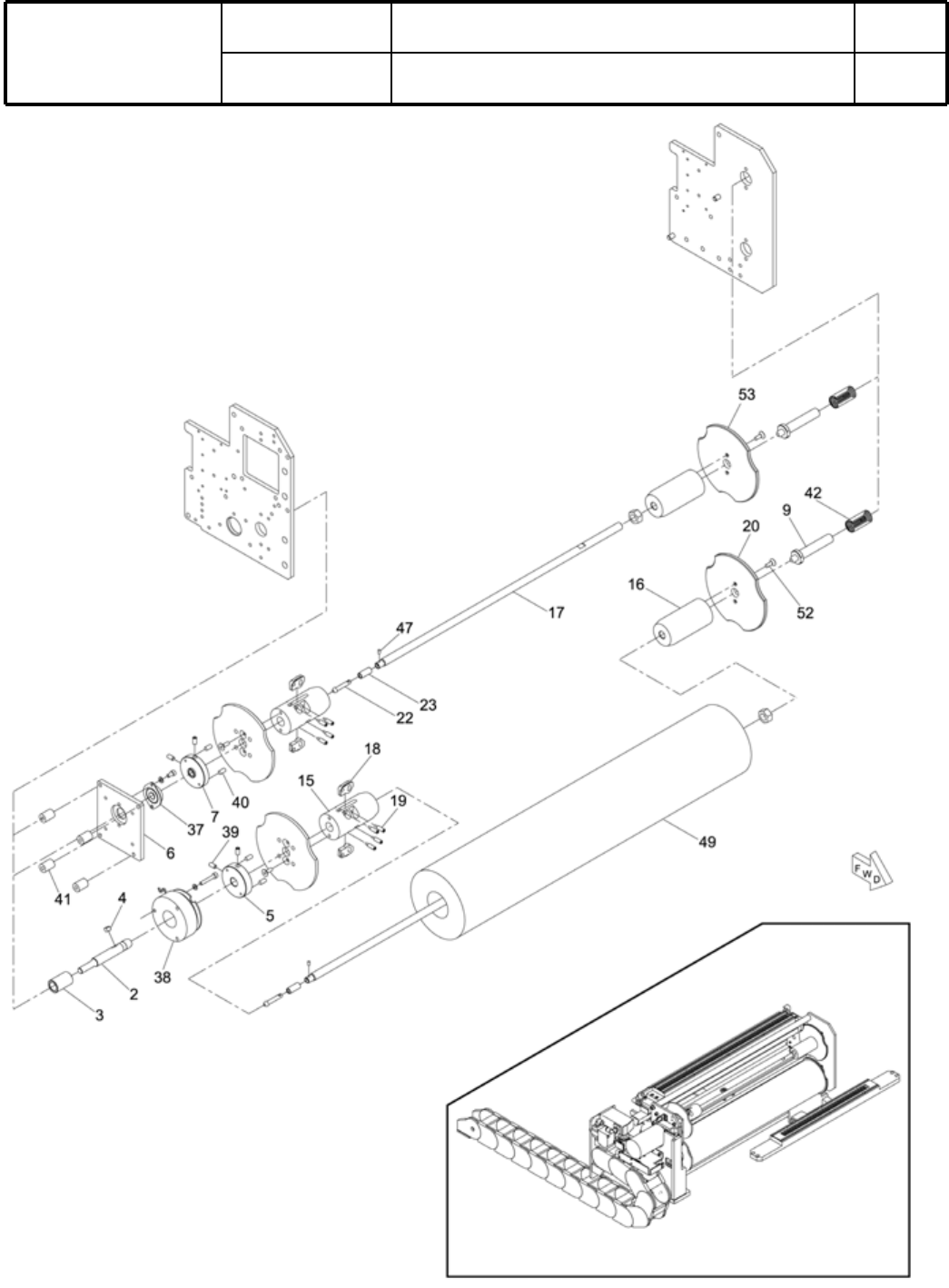

11-B
マスククリーニングユニット(L)
Mask Cleaning Unit(L)
パーツレイアウト
Kit N
o
.
キット品
番
Kit Name
キット名称
KXFX03BUA00
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
M77
( KKXFX03BUA00-06-2 )
Ref
No.
Remarks
R
1
Q'ty
11-B
マスククリーニングユニット(L)
Mask Cleaning Unit(L)
ｲﾗｽﾄ
No.
Part No.
品　　名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
KXFX03BUA00
Part Name
備　　　考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
SHAFT
1
2 KXFB034HA02
COLLAR
1
3 KXFB00B2A00
KEY
1
4 KXFB00B0A00
PULLEY
1
5 KXFB00AZA00
PLATE
1
6 KXFB034JA00
FLANGE
1
7 KXFB034KA01
SHAFT
2
9 KXFB08YSB00
HOLDER
2
15 KXFB0357A01
HOLDER
2
16 KXFB0359A00
ROD
2
17 KXFB08YYA01
CLICK
4
18 N210028532AA
PIN
8
19 KXFB035DA00
FLANGE
2
20 KXFB035HB00
SHAFT
2
22 KXFB03XVB00
COLLAR
2
23 KXFB03XWB00
BEARING
1
37 KXF03FYAA00 SFB34-8
BRAKE
1
38 KXF09T0AA00 SBR-62-10
SCREW
5
39 XXE5D10FT
Hexagon socket set screw Cup point M5X10-45H SOB
PIN
4
40 KXF02YFAA00 MS5-10
COLLAR
4
41 KXF0DWTQA00 NCLB5-12-16.5
SPRING
2
42 KXF0E1M9A00 5440
PIN
2
47 KXF086LAA00 MS3-6
PAPER
2
49 KXFP6HGVA00
A
TS-100 D100X530W
BOLT
8
52 N510017630AA
Hexagon socket Flat head bolt M5X12-10.9 A2J (Trivalent)
FLANGE
2
53 KXFB0ATRA00
M78
--
( KKXFX03BUA00-06-2 )
