SP60P-L Mechanical - 第167页
Kit Name Rank Q'ty 番号 Pa rt No . キット名 品番 数量 ﾗﾝｸ 頁 Pa ge No. 9 SP60P-L:高速スクリーン印刷 機 SP60P-L:High Speed Screen Printer ユニットリスト Model No. 製品品番 Model Name 製品名称 KXF-1G 4C UNIT LIS T 1 40 KXFX 03BYA00 Ceramic PC B Capable …
9
SP60P-L:高速スクリーン印刷
機
SP60P-L:High Speed Screen Printer
ユニットレイアウト
Model No.
製品品番
Model Name
製品名称
KXF-1G4C

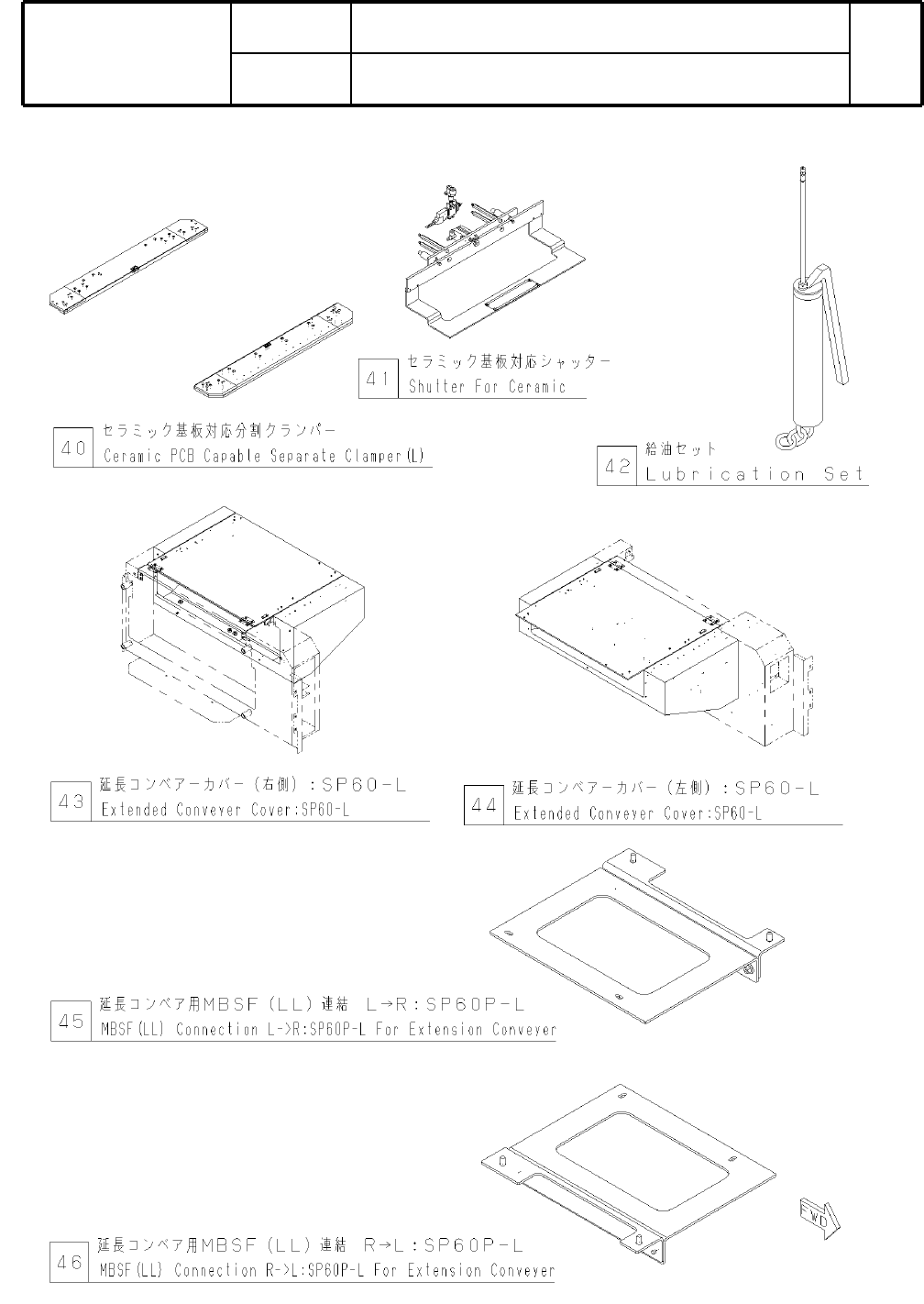

UNIT LAYOUT
U17
( K1G4CS-09-9 )
Kit Name
RankQ'ty
番号
Part No.
キット名
品番
数量 ﾗﾝｸ
頁
PageNo.
9
SP60P-L:高速スクリーン印刷
機
SP60P-L:High Speed Screen Printer
ユニットリスト
Model No.
製品品番
Model Name
製品名称
KXF-1G4C
UNIT LIST
1
40
KXFX03BYA00
Ceramic PCB Capable Separate Clamper(L)
セラミック基板対応分割クランパー
S87
1
41
N610017296AA Shutter For Ceramic
セラミック基板対応シャッター
S89
1
42
KXFX035EA00 Lubrication Set
給油セット
S91
1
43
N610009285AA Extended Conveyer Cover:SP60-L
延長コンベアーカバー (右側) : SP60-L
S93
1
44
N610009286AA Extended Conveyer Cover:SP60-L
延長コンベアーカバー(左側):SP60-L
S95
1
45
N610056101AA
MBSF(LL) Connection L->R:SP60P-L For Extension
Conveyer
延長コンベア用MBSF(LL)連結 L→R:SP60P-L
S97
1
46
N610056102AA
MBSF(LL) Connection R->L:SP60P-L For Extension
Conveyer
延長コンベア用MBSF(LL)連結 R→L:SP60P-L
S99
U18
1
手前右→左
流
れ仕様&基
板
ストッパ
Front Reference Right-to-Left Flow & PCB Stopper
パーツレイアウト
Kit N
o
.
キット品
番
Kit Name
キット名称
KXFX039SA00
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
S1
( KKXFX039SA00-06 )
