Ref No. Remarks R 1 Q'ty 3 XY テ ー ブ ル(L) X-Y Table(L) ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パー ツ リ スト Kit No. キ ッ ト 品番 Kit Name キ ッ ト 名称 KXFX03BQA00 Part Name 備 考 ｾｸｼｮﾝNo. PARTS LIST Section No. R 3 PLATE 1 1 KXFB02Y4A00 …

100%1 / 268
3

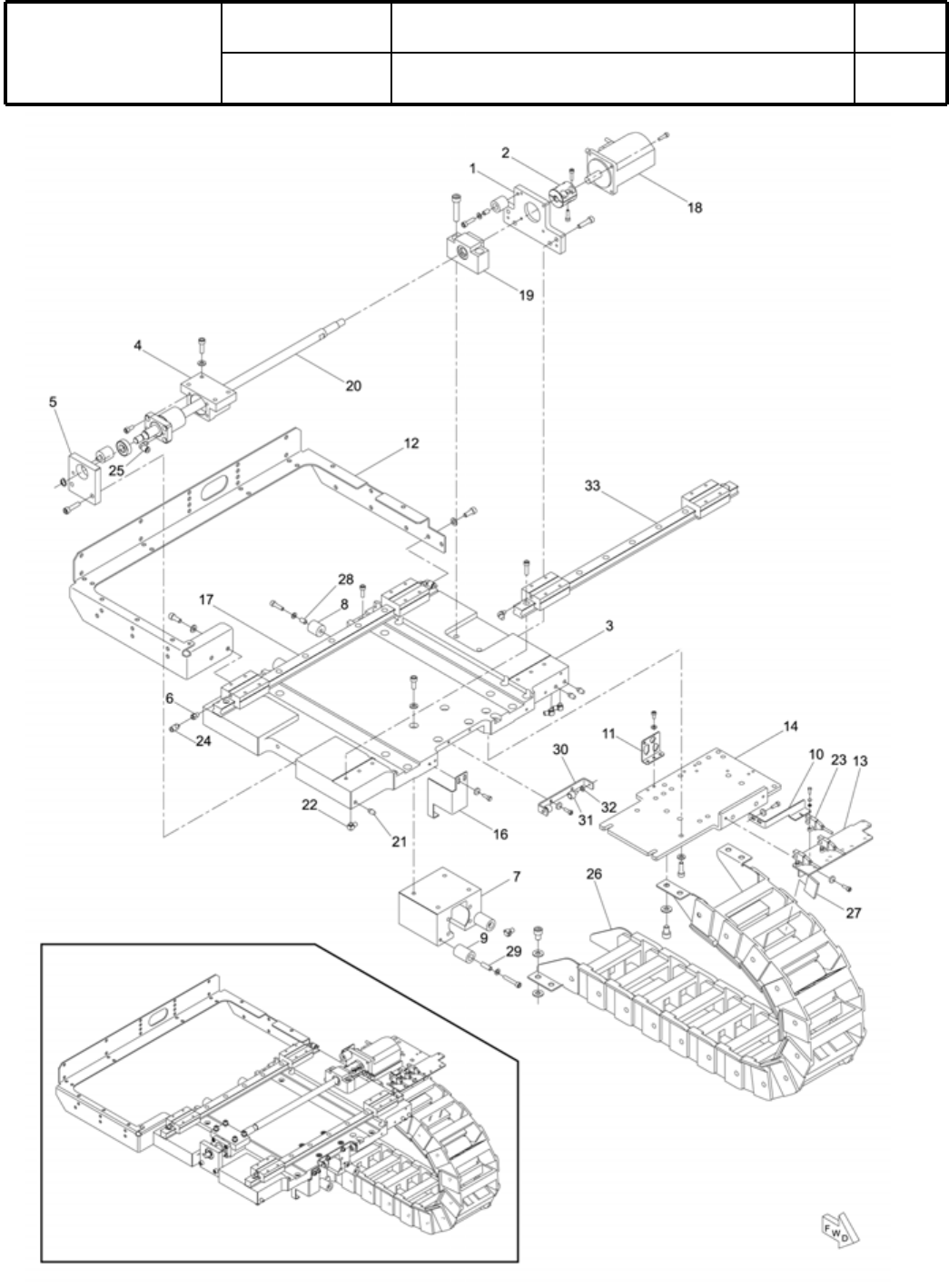

XYテーブル(L)
X-Y Table(L)
パーツレイアウト
Kit N
o
.
キット品
番
Kit Name
キット名称
KXFX03BQA00
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
M25
( KKXFX03BQA00-04 )
Ref
No.
Remarks
R
1
Q'ty
3
XYテーブル(L)
X-Y Table(L)
ｲﾗｽﾄ
No.
Part No.
品  名品番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
KXFX03BQA00
Part Name
備   考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
PLATE
1
1 KXFB02Y4A00
COUPLING
1
2 KXFB02W7A00
BASE-PLATE
1
3 KXFB02Y5B02
HOLDER
1
4 KXFB02Y6A01
HOLDER
1
5 KXFB02Y7A00
BUSHING
2
6 KXFB01GBA00
HOLDER
1
7 KXFB039RB00
STOPPER
4
8 KXFB06JGA00
STOPPER
2
9 KXFB08DFA00
DOG
1
10 KXFB02YCB00
BRACKET
1
11 KXFB02WKA00
BRACKET
1
12 N210003277AA
BRACKET
1
13 KXFB02YDB00
BRACKET
1
14 KXFB02YEB02
DOG
1
16 KXFB02YGB00
LINEAR-WAY
1
17 N510019487AA LWHS20C2R490BEC03
MOTOR
1
18 KXF0DZEKA00
S
MSMA022P2A(DDA)
SUPPORT-UNIT
1
19 KXF0BBNAA00 WBK12-01A
BALL-SCREW
1
20 N510019486AA BSF1510EC3T-471E05
GREASE-NIPPLE
3
21 N510019930AA 4011 SUS
JOINT
4
22 KXF02T9AA00 M-5HL-4
SENSOR
3
23 KXF07B3AA00
A
PM-T53B-C1
JOINT
1
24 KXF02AWAA00 KQH04-M5
JOINT
2
25 KXF02BTAA00 KQL04-M5
CABLE-BEAR
1
26 KXF0E0NHA00 TKP0625-2BR125X16 link IB.KB
SEPARATOR
16
27 KXF06PKAA00 TKP0625-2BST
SPACER
2
28 N510019842AA 3382330-50100
SPACER
4
29 N510019848AA 3382330-50190
BRACKET
1
30 KXFB0ASRA00
CAM-FOLLOWER
2
31 KXF0DWP0A00 CF4-17WVBRE01(DDA)
WASHER
2
32 KXF0DWTVA00 WSSB8-4-2
LINEAR-WAY
1
33 N510019488AA LWHS20C2R490BEC04
M26
-
-
( KKXFX03BQA00-04 )
4-A
基
板
位置
決
めリフト(L)

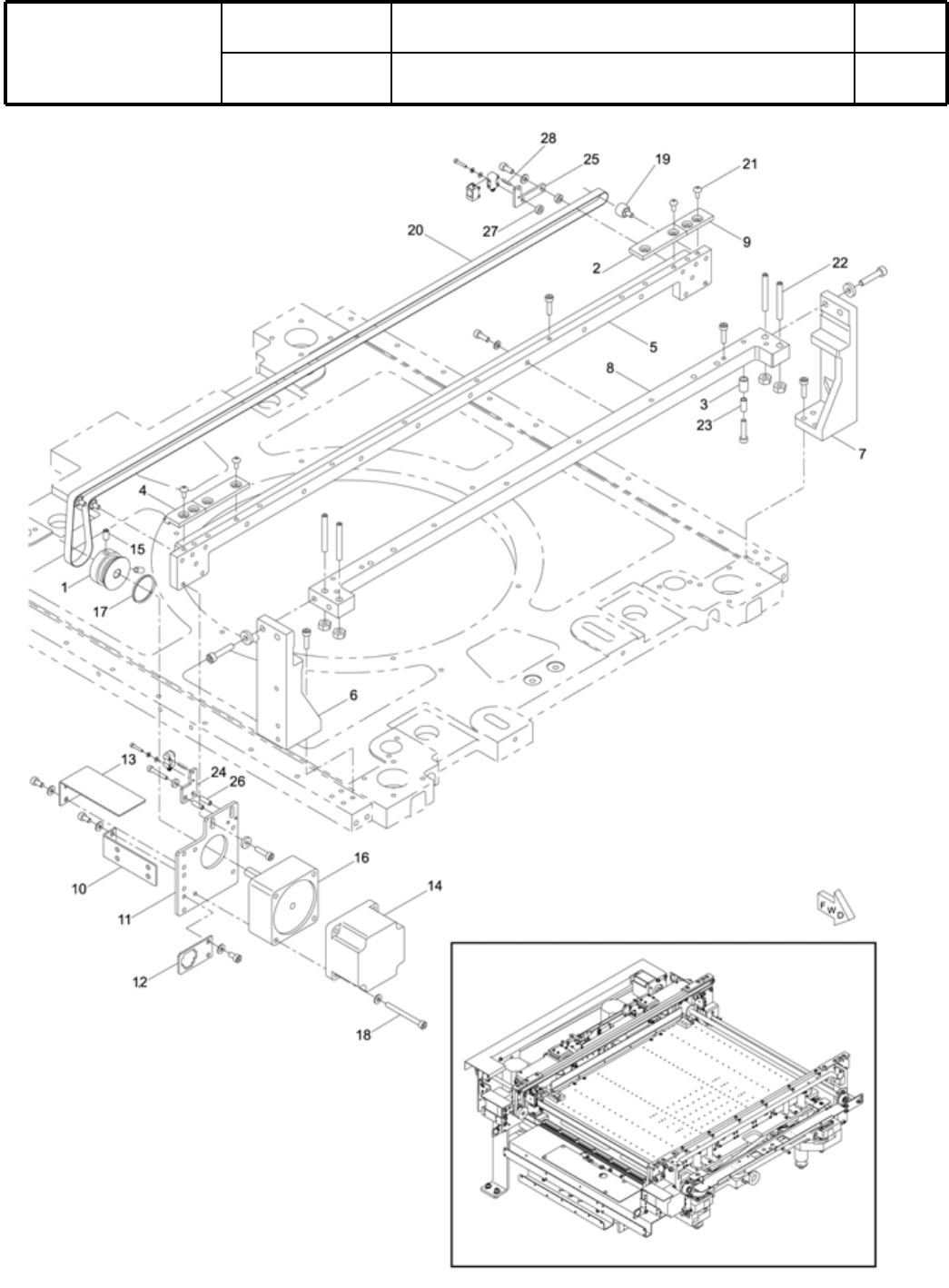

Board Positioning Lift(L)
パーツレイアウト
Kit N
o
.
キット品
番
Kit Name
キット名称
KXFX03BRA00
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
M27
( KKXFX03BRA00-07-1 )
