3-34
3
5. 6 개월

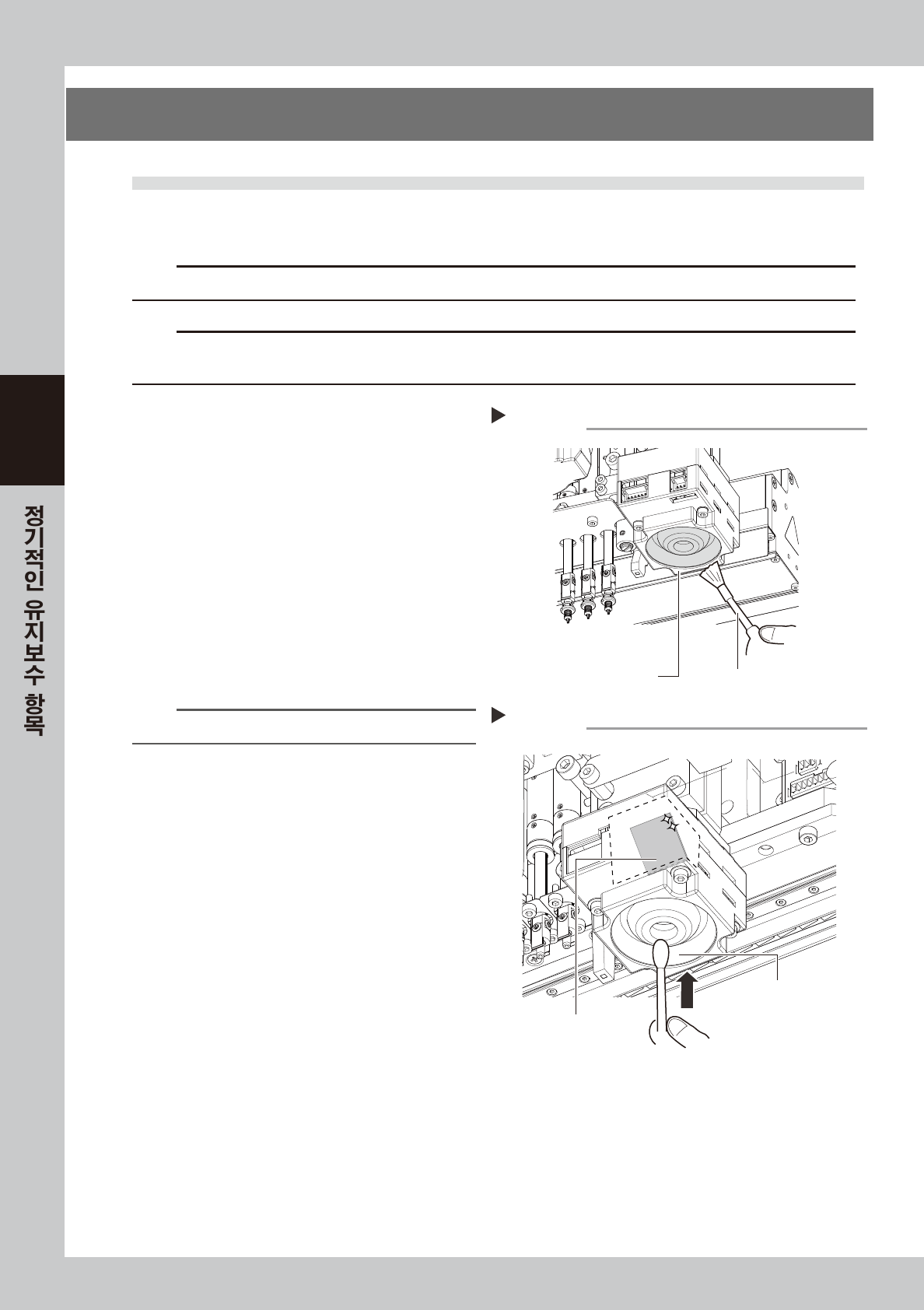

5.1 피듀셜 카메라의 청소
피듀셜 마크 인식 카메라는 , 헤드 유닛의 우측에 장착되어 있습니다. ( 좌측 카메라는 옵션)
먼지 등으로 인해 조명 유닛이 더러워질 경우가 있으므로 , 정기적으로 청소하실 것을 권장합니다.
c
주의
청소시에는 카메라 각 부에 강한 힘을 가하지 않도록 주의해 주십시오 . 카메라의 광축조정에 오류가 생길 수 있습니다 .
c
주의
조명 등의 트러블이나 문제가 발생한 경우에는 판매 대리점 또는 야마하로 연락해 주십시오 . 자체적인 분해와 청소는 보장해
드릴 수 없습니다 .
1
헤드 유닛을 이동합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전 커버를
오픈합니다 .
2. 헤드 유닛을 장비정면 앞쪽으로 이동시킵니다 .
2
조명 부분을 청소합니다 .
블로워 브러시를 사용해서 조명 부분의 먼지를
제거해 주십시오 .
57336-L6-10
3
반사판을 청소합니다 .
면봉에 렌즈 클리너를 조금 묻혀서 우측 그림의
반사판 부분을 닦아 주십시오 .
57338-L6-00
참고
블로워 브러시 및 렌즈 클리너는 옵션 구입품입니다 .
피듀셜 카메라 조명
블로워 브러시로 먼지 털어내기
Step 2
블로워 브러시
Step 3
렌즈 클리너를 적신 면봉
반사판의 청소
반사판
3-35
3

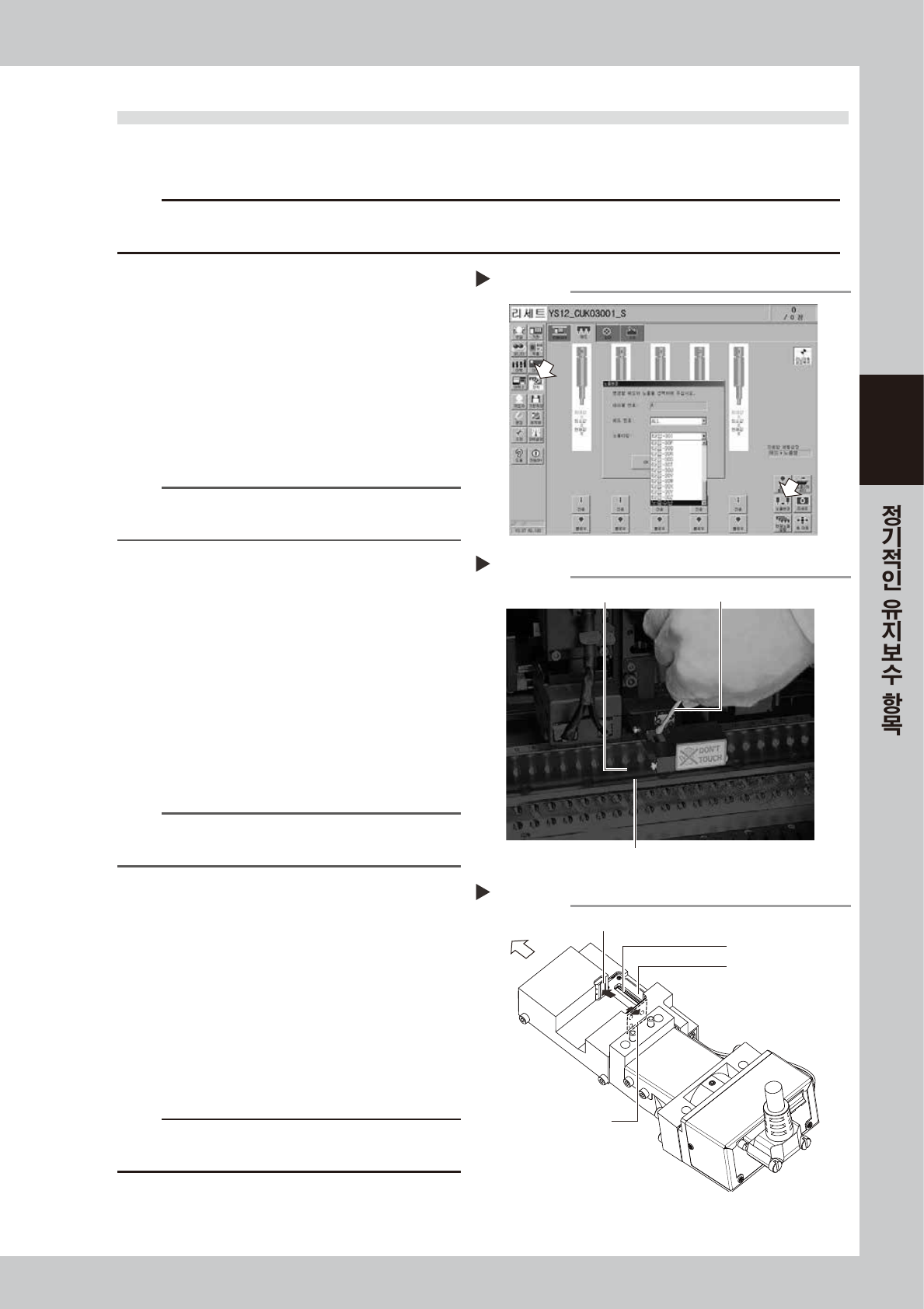

5.2 스캔 카메라의 청소 (YS12P)
스캔 카메라 조명 확산판 및 프리즘은 카메라 왼쪽 단의 개구부에 장착되어 있습니다. 먼지 등에 의해 스캔 카
메라의 조명 확산판•프리즘이 더러워질 경우가 있으므로 , 정기적으로 청소해 주십시오 .
c
주의
청소시에는 , 카메라 각부에 강한힘을 가하지 않도록 주의해 주십시오 . 카메라내부에는 글래스 부품을 사용하고 있으므로 파손될
우려가 있습니다 .
1
노즐을 전부 수납합니다 .
1. 노즐 스테이션을 겸비하고 있을 경우는 ,
[ 장치 ]-「헤드」화면의 [ 노즐변경 ] 버튼을
누릅니다 .
2. 「노즐변경」화면에서 , 헤드 번호는「ALL」,
노즐타입은「노즐수납」으로 설정합니다 .
3. [OK] 버튼을 누르면 , 모든 헤드의 노즐이
노즐 스테이션에 수납됩니다 .
58311-L6 - 00
n
요점
노즐 스테이션이 없을 경우는 , 장비의 안전 커버를 열어서
손으로 노즐을 탈착해 주십시오 .
2
헤드 유닛을 앞쪽으로 이동시킵니다 .
e
1
.
비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 헤드 유닛을 장비정면 앞쪽으로 이동시킵니다 .
3
스캔 카메라를 이동합니다 .
1. 모든 헤드 ( 노즐 홀더부 ) 를 손으로 상승단까
지 올립니다 .
2. 스캔 카메라를 R 축 모터의 오른쪽까지 이동시
킵니다 . 이때 무리한 힘을 가하지 않도록 해
주십시오 .
n
요점
싱글 피듀셜 카메라 사양의 경우, 스캔 카메라를 왼쪽 단으로
이동하면 , 작업하기가 수월합니다.
4
확산판과 프리즘을 닦습니다 .
1. 메인조명 확산판의 상면 및 프리즘면의 더러움
을 면봉으로 닦습니다 . 프리즘면은 좁으므로 ,
면봉 등의 선단을 길게 뽑아 꼬아서 가볍게 닦
아 주십시오 .
2. 사이드뷰 조명 확산판과 프리즘을 면봉으로 닦
습니다 . 프리즘면은 정면에서는 보이지 않으므
로 손거울 등을 사용해 주십시오 .
57346-L6-00
57347-L6 - 00
c
주의
용제를 사용하면 프리즘의 표면처리가 벗겨지거나 , 확산판이
변색될 가능성이 있으므로 , 사용하지 마십시오 .
5
노즐을 원상태로 장착합니다 .
노즐을 손으로 탈착했을 경우에는 , 탈착한 헤드의
원위치에 되돌려 주십시오 .
노즐수납
Step 1
조명 확산판과 프리즘의 청소
Step 4
조명 확산판
프리즘
면봉
조명 확산판과 프리즘의 청소부위
메인용 확산판
사이드뷰용 확산판
사이드뷰용 프리즘
장비정면
메인용 프리즘
Step 4
3-36
3

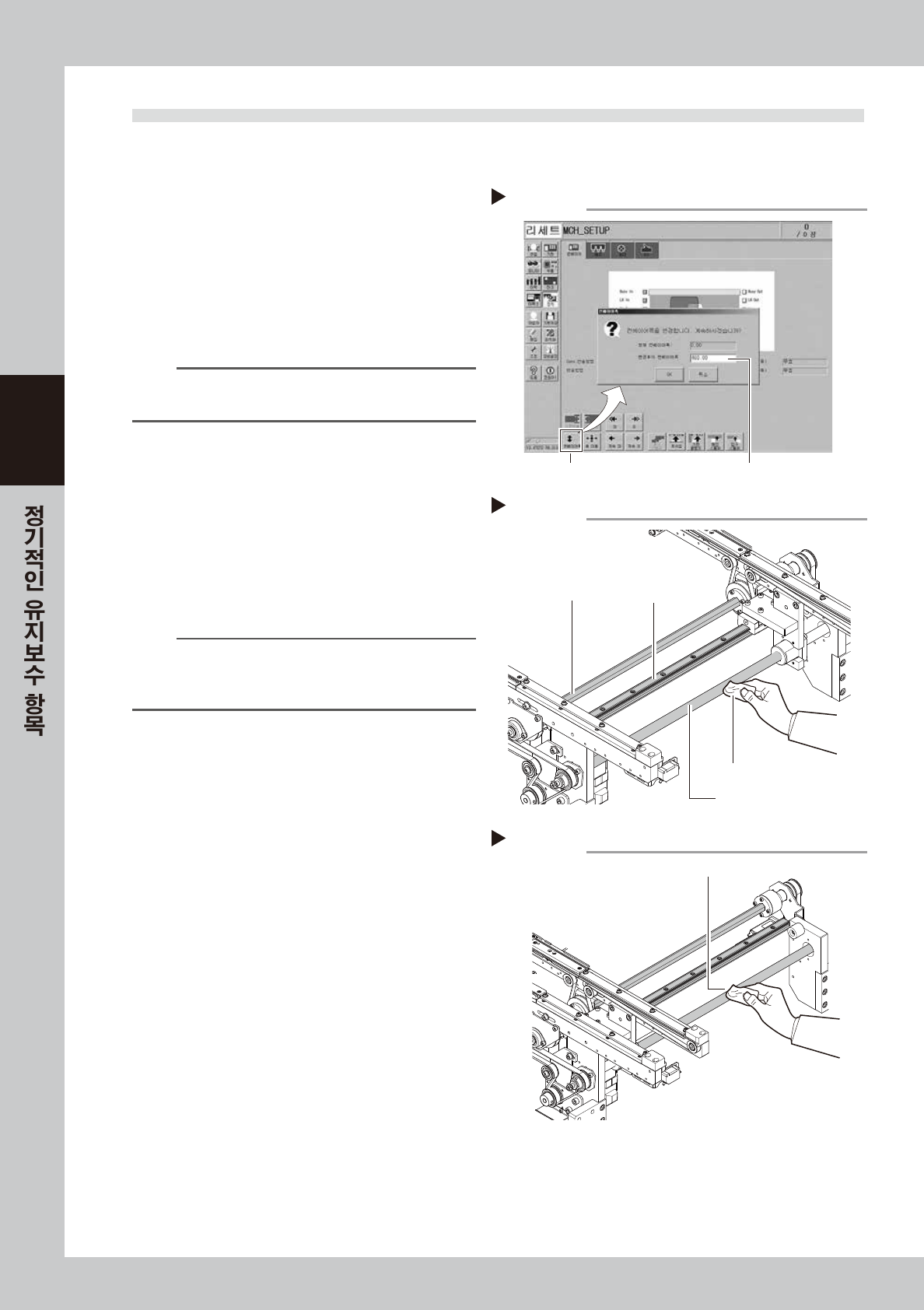

5.3 W 축의 청소와 급유
기판 반송부의 W 축의 청소와 급유 방법에 대해서 설명합니다.
급유 개소와 급유 형태에 관해서는 , 「제 5 장 급유개소 일람」을 참조해 주십시오 .
1
컨베이어를 최대폭으로 합니다 .
1. [ 장치 ]-「컨베이어」화면의 [ 컨베이어 폭 ]
버튼을 눌러서 ,「컨베이어폭」변경 화면을
표시합니다 .
2. 「변경후의 컨베이어폭」에 컨베이어의 최대폭
을 입력하고 [OK] 버튼을 누릅니다 .
컨베이어 폭이 지정된 폭으로 변경됩니다 .
58315-L6- 00
참고
컨베이어의 최대폭은 표준 사양으로 460mm 또는, 360mm
입니다 .
2
W 축의 각 부를 청소합니다 .
e
1.
비상정지 버튼을 누르고 , 장비의 안전 커버를
오픈합니다 .
2. 대차사양의 경우는 , 대차를 탈착합니다 .
3. W 축의 볼스크류 , 가이드 , 6 각 스플라인
전체를 먼지가 나지 않는 종이 와이퍼 등으로
오래된 구리스나 더러움을 제거합니다 .
57348-L6-00
n
요점
청소 작업시에는 , 가이드 레일의 홈과 볼스크류의 리드 홈도
정성껏 닦아 주십시오 . 또한 , 이물질의 발생 여부도 확인합니
다.
3
컨베이어를 최소폭으로 합니다 .
1. 장비의 안전 커버를 닫고 , 비상정지 상태를
해제합니다 . 대차 사양의 경우는 , 대차를
장착합니다 .
2. [ 장치 ]-「컨베이어」화면의 [ 컨베이어폭 ]
버튼을 눌러서 ,「컨베이어폭」변경 화면을
표시합니다 .
3. 「변경후의 컨베이어폭」에 컨베이어의 최소폭
(50mm) 을 입력하고 [OK] 버튼을 누릅니다 .
컨베이어폭이 지정된 폭으로 변경됩니다 .
4
나머지 부분을 청소합니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전 커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. Step2 에서 청소한 나머지 다른 부분을 종이
와이퍼로 닦아냅니다 .
57349-L6-00
컨베이어 폭의 변경
Step 1
[컨베이어 폭] 버튼 컨베이어의 최대폭을 입력
W축의 청소
Step 2
종이 와이퍼
볼스크류
가이드
6각 스플라인
W축의 청소
Step 4
남은 다른 부분을 닦아낸다
