3-37
3
5
구리스를 도포합니다 .
1. 컨베이어가 최소폭인 상태에서 , 보호장갑을
낀 손에 지정 구리스 (NSL) 를 묻혀서 , 6 각
스플라인 , 볼스크류에 균일하게 도포해 주십
시오 .
2. 장비의 안전 커버를 닫고 , 비상정지 상태를
해제합니다 . 대차 사양의 경우는 , 대차를
장착해 주십시오 .
3. Step1과 같이 컨베이어를 최대폭으로 합니다.
e
4. 비상정지 버튼을 누르고 , 장비의 안전 커버를
오픈합니다 .
5. 대차 사양의 경우는 , 대차를 탈착합니다 .
6. 상기의 1. 에서 도포하지 않은 나머지 부분에
도 구리스를 도포합니다 .
57369-L6-00
6
가이드에 구리스를 주입합니다 .
구리스건 ( 표준노즐 타입 ) 을 사용해서 , 구리스
니플 (2 군데 ) 로 부터 지정 구리스 (NSL) 를 주입
해 주십시오 .
57370-L6 -00
7
구리스를 스며들게 합니다 .
1. 장비의 안전 커버를 닫고 , 비상정지 상태를
해제합니다 . 대차 사양의 경우는 , 대차를 장
착합니다 .
2. Step3, Step1 과 같은 식으로 컨베이어를
최소 - 최대폭으로 수차례 반복해서 구리스를
스며들게 합니다 .
8
여분의 구리스를 닦아냅니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전 커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 6 각 스플라인 , 볼스크류 , 가이드 각각의
단면에 고여 있는 여분의 구리스를 닦습니다 .

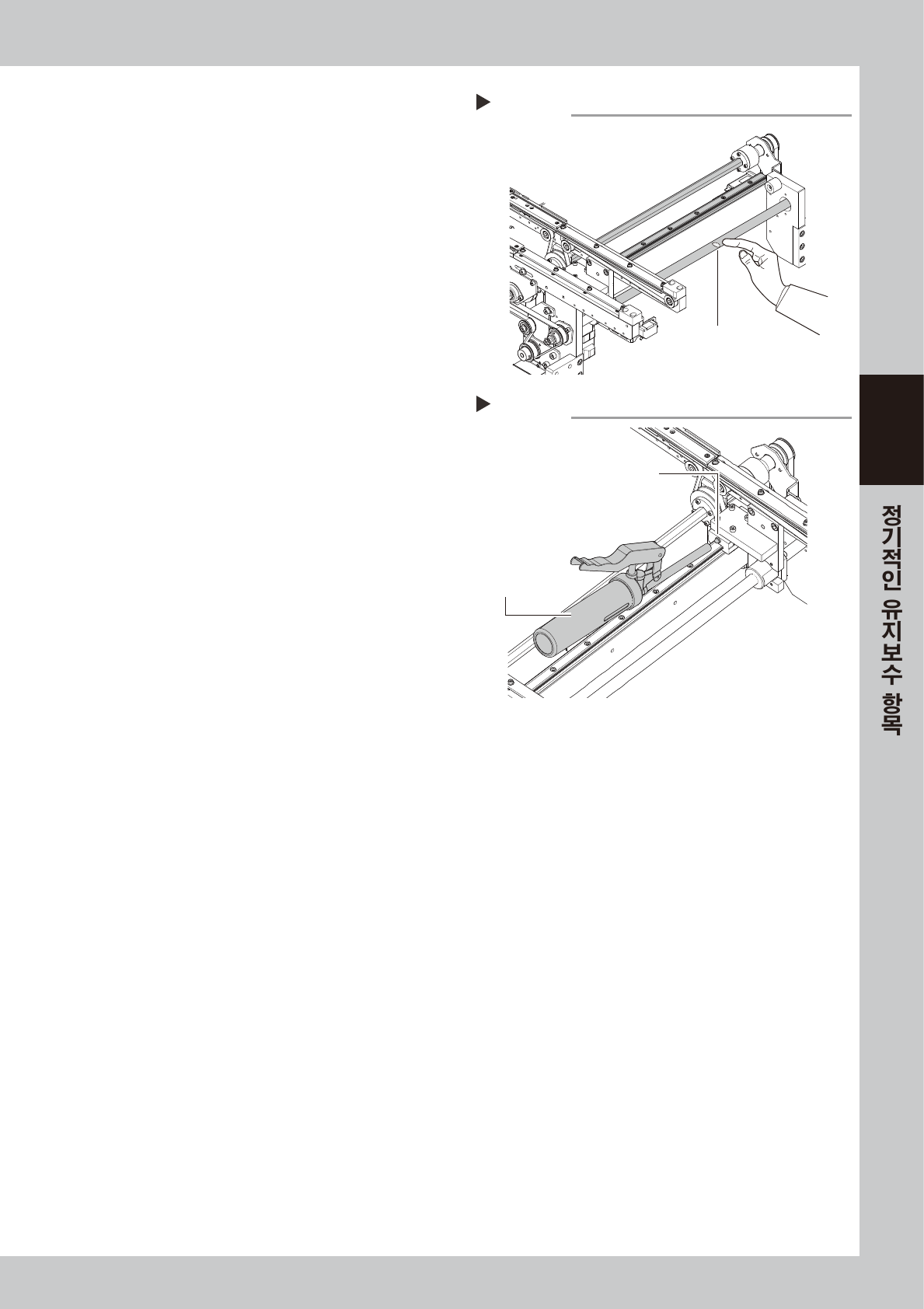

구리스의 도포
Step 5
구리스 (균일하게 도포 )
가이드에 구리스 주입
Step 6
구리스 건
구리스 니플
3-38
3
6. 1 년

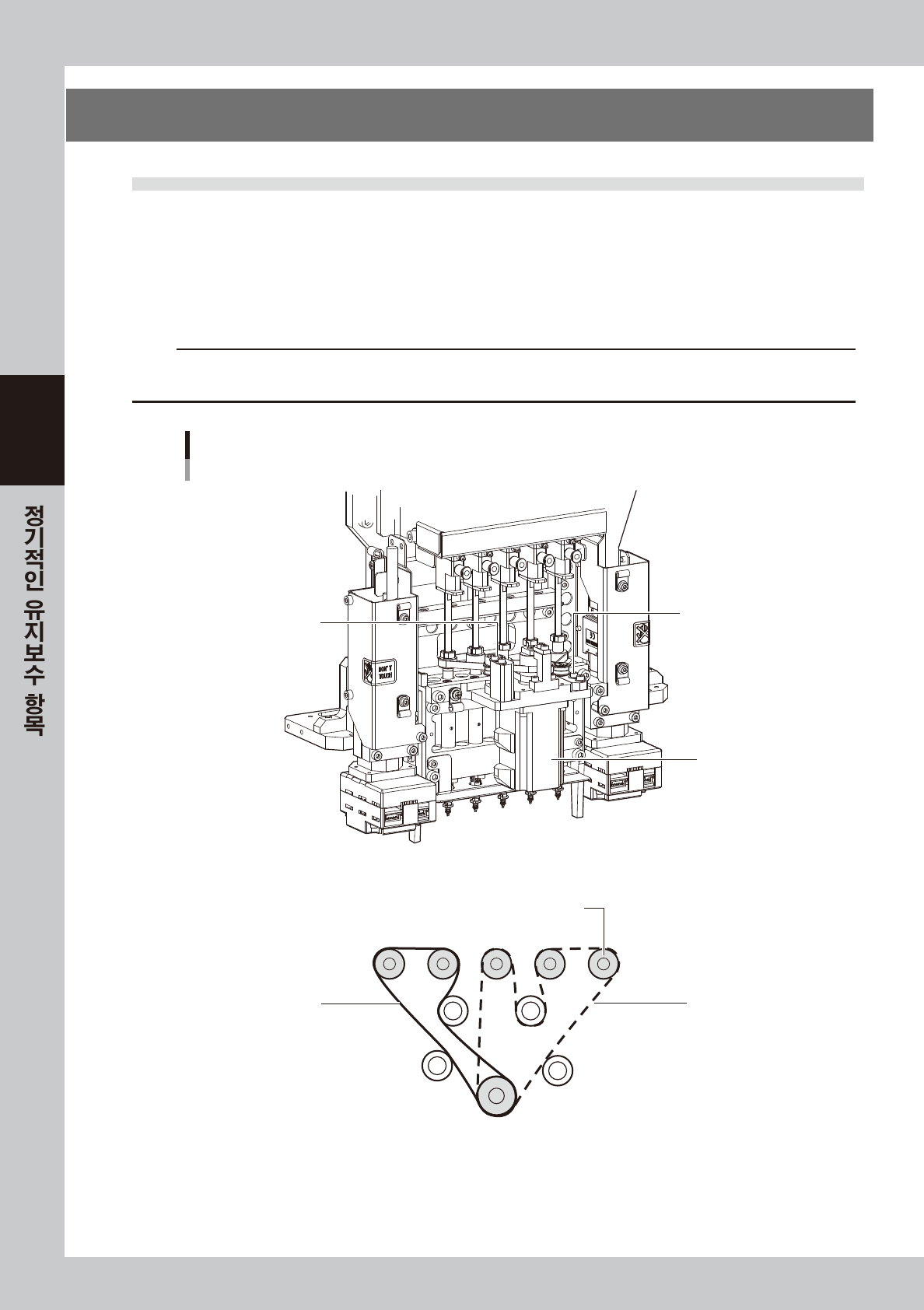

6.1 R 축 스플라인 벨트의 상태확인
R 축 스플라인 벨트는 , 2 개가 있습니다. 각 벨트의 상태를 확인해 주십시오 .
■ R 축 스플라인 벨트의 확인 포인트
•
벨트의 마모와 깎임에 의해 벨트가 풀리지 않았는가 ?
•
벨트에 균열과 열화에 의해 금이 가지 않았는가 ?
•
벨트 텐션이 헐겁거나 , 벨트가 느슨하지 않는가 ?
c
주의
R 축 스플라인 벨트에 관한 문제가 발생한 경우에는 판매대리점 또는 야마하로 연락해 주십시오 . 자체적인 분해 청소는 보장해
드릴 수 없습니다 .
No.1 헤드용 스플라인
스플라인 벨트
R축 모터
R축 벨트(상단)
R축 벨트(하단)
벨트 텐셔너
벨트 텐셔너
벨트 텐셔너 벨트 텐셔너
57337-L6-00
3-39
3
6.2 블로우 스테이션 필터의 청소와 교환 ( 옵션 )
블로우 스테이션( 옵션 ) 을 장착하고 있는 장비의 필터 청소방법과 교환방법을 설명합니다.
c
주의
블로우 스테이션의 본체에 관한 문제가 발생한 경우에는 판매대리점 또는 야마하로 연락해 주십시오 . 자체적인 분해 청소는 보장
해 드릴 수 없습니다 .
1
장비의 공급에어를 차단합니다 .
장비 좌측하단 패널내의「에어 공급 / 배출」밸브
를 우측으로 돌려서 에어공급을 차단해 주십시오 .
57338-L6-10
2
필터주위의 결속 밴드를 자릅니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 블로우 스테이션의 스탠드 안쪽의 필터 유닛을
고정하고 있는 결속 밴드를 니퍼로 절단합니
다.
57339-L6-00
3
에어호스의 한쪽을 뽑아서 필터를 꺼냅
니다 .
1. 인라인 필터유니트의 한쪽 에어호스를 뺍니다.
2. 필터 양쪽의 필터조인트 캡을 90 도 돌려서 분
리합니다 .
3. 투명케이스를 빼고 필터를 꺼냅니다 .
57340-L6-00
4
필터를 청소합니다 .
분리한 필터의 안쪽과 바깥쪽에서 에어블로우 툴
로 에어블로우 하여 주십시오 . 오염이 심할 경우
는 새 것으로 교환해 주십시오 .
•
인라인 필터 ( 유니트 )
KGR-M9934-01X INLINE FILTER
•
필터
KGR-M9934-F0X FILTER, SPARE
5
필터 유닛을 원상태로 합니다 .
필터 유닛을 새로운 결속밴드로 고정합니다 .

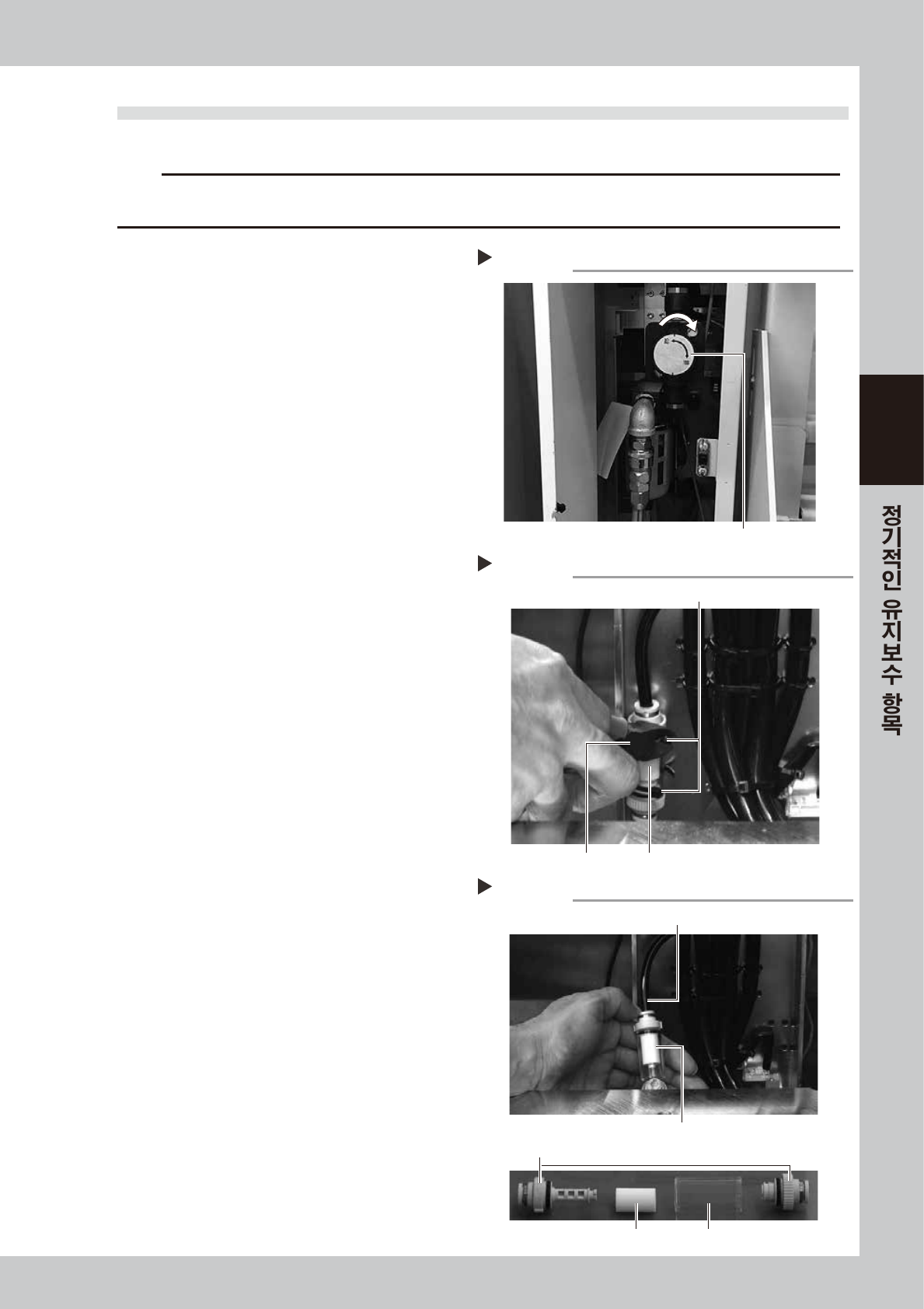

공급에어를 차단한다
Step 1
에어 공급/배출 밸브
결속 밴드를 자른다
Step 2
결속 밴드
니퍼 인라인 필터 유니트
필터를 꺼낸다
Step 3
에어호스
필터 필터 투명케이스
인라인 필터 유니트
필터조인트 캡
