4-5 4 3 . 이 젝 터 부 3 . 1 이젝터 BI T 의 교 환 1 헤드를 정면 앞쪽 으 로 이동시킵 니다 . 1 . 비상정 지 버 튼을 누 르고 , 장비의 안전커버 를 오픈합 니다 . 2. 헤 드 유닛 을 장 비 정면 앞쪽으로 이동 시 킵 니 다 . 2 공 급에 어를 차단합 니다 . 장비 좌 측 하단 패널 내 의 「에어 공 급 / 배 출」밸 브를 우측 으로 돌려서 에 어공급을 차단해 …
4-4
4
█

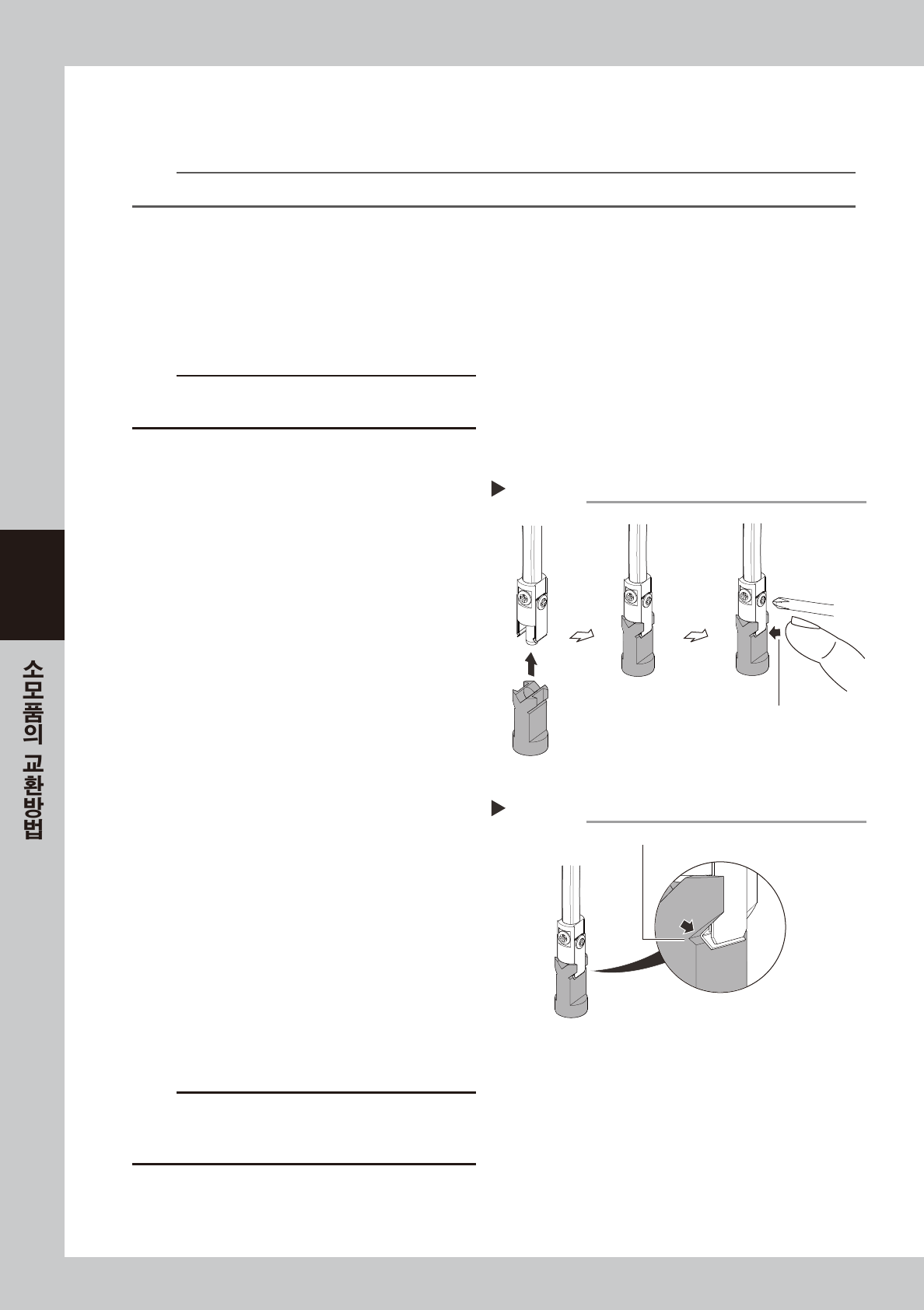

판스프링 장착툴이 있을 경우
노즐 판스프링을 장착할 때에는 , 옵션 구입품 「판스프링 장착 툴 (P/N:KGS-M8810-00X)」 를 사용함으로서 , 보다 균일하게
판스프링을 장착할 수가 있습니다 .
n
요점
이 툴을 소유하고 계실 경우에는 , 툴을 사용해서 판스프링을 장착하실 것을 권장합니다.
1
노즐을 탈착합니다 .
e
1.
비상정지 버튼을 누르고 , 장비의 안전 커버를
오픈합니다 .
2. 사각건을 헤드유닛 밑에 깔아 둡니다 .
3. 교환할 판스프링이 장착되어 있는 노즐을 손으
로 빼 주십시오 .
c
주의
노즐 스테이션을 겸비하고 있을 경우는 , 모든 노즐을 노즐
스테이션에 수납해 주십시오 .
2
판스프링을 탈착합니다 .
샤프트를 지탱하면서 , 정밀 십자 드라이버로 장착
나사를 분리하고 , 교환할 판스프링을 탈착해 주십
시오 .
3
새로운 판스프링을 임시 장착합니다 .
판스프링 장착나사를 체결한 위치에서 1/4 바퀴
정도 풀어서 판스프링을 장착해 둡니다 .
4
판스프링 장착툴을 끼웁니다 .
장착툴의 홈과 판스프링의 돌기부가 서로 맞물리
도록 , 장착툴을 노즐 샤프트에 끼웁니다 .
장착툴은 위쪽 끝까지 끼워 주십시오 .
57416-L6-00
5
판스프링을 고정합니다 .
손으로 판스프링의 돌기부와 장착툴의 홈을 지탱
한 상태에서 , 정밀 십자 드라이버로 장착 나사를
체결해 주십시오 .
6
판스프링의 장착상태를 확인합니다 .
장착툴의 홈과 판스프링의 돌기부와의 사이에 틈
새가 없이 밀착되어 있는지 확인해 주십시오 .
57417-L6 -0 0
7
장착툴을 뺍니다 .
8
장착 상태를 확인합니다 .
1. 노즐의 탈장착을 수차례 반복해서 , 느슨하지
않은지 확인해 주십시오 .
2. 깔아둔 사각건을 정리합니다 .
c
주의
노즐은 탈착한 헤드에 반드시 되돌려 주십시오 . 노즐 스테이
션 ( 옵션 ) 에서 노즐을 탈착한 경우에는 , 원위치에 정확하게
수납해 주십시오 .
Step 4,5
윗쪽 끝까지 끼운다
판스프링 장착툴
손가락으로 지탱하면서 장착나사 체결
판스프링 장착툴의 사용
판스프링 장착상태 확인
판스프링의 돌기부와 장착툴의 홈이 밀착되어 있을 것
Step 6
4-5
4

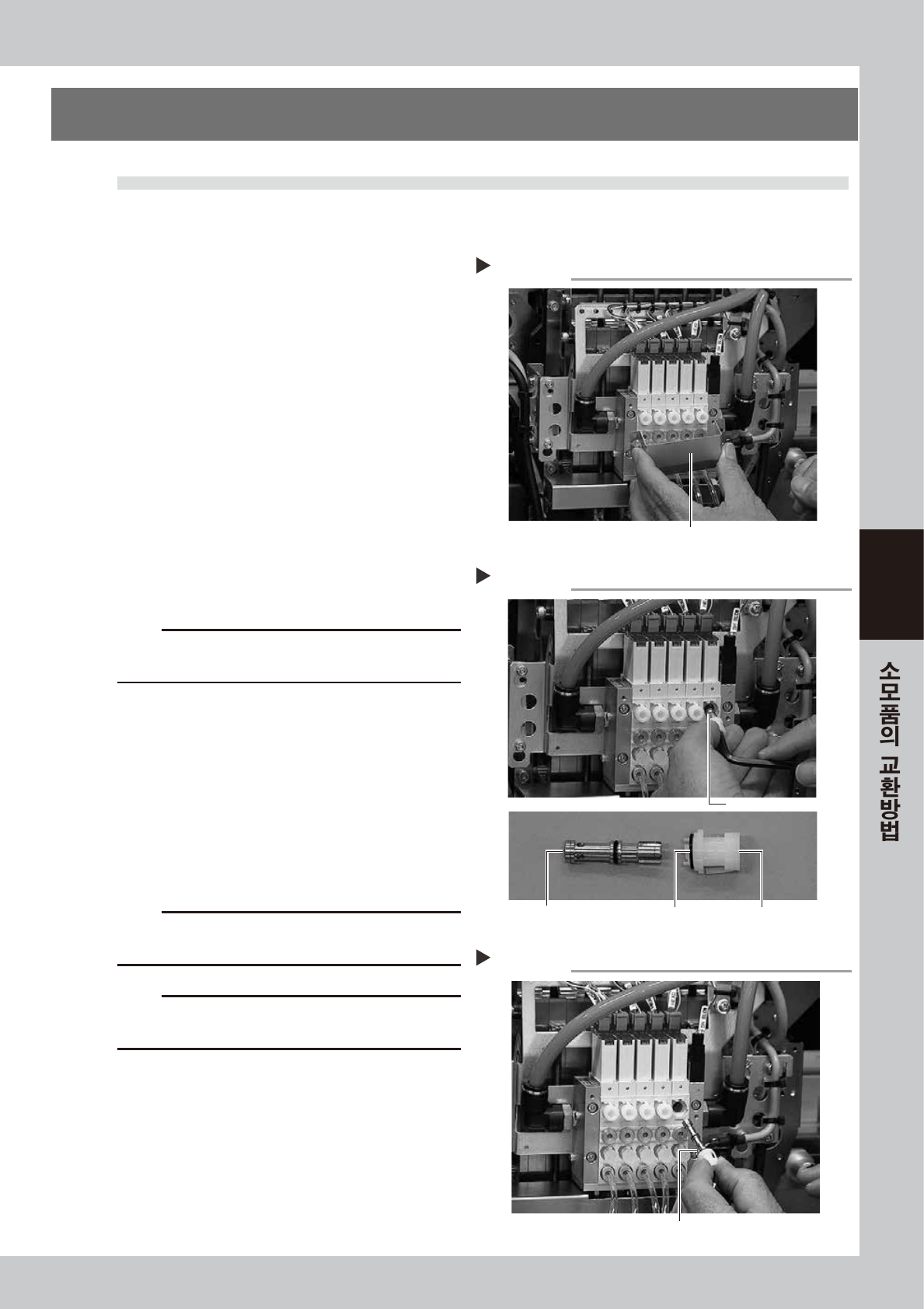

3. 이젝터부
3.1 이젝터 BIT 의 교환
1
헤드를 정면 앞쪽으로 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 헤드 유닛을 장비정면 앞쪽으로 이동시킵니다 .
2
공급에어를 차단합니다 .
장비 좌측하단 패널내의「에어공급 / 배출」밸브를
우측으로 돌려서 에어공급을 차단해 주십시오 .
3
정류판을 분리합니다 .
1. 사각건을 헤드유닛 밑에 깔아 둡니다 .
2. 육각렌치로 정류판을 분리해 주십시오 .
57402-L6-0 0
4
BIT 를 손으로 당겨서 뺍니다 .
육각렌치로 캡을 좌측으로 돌려서 분리하여 주십
시오 . BIT 의 선단이 보이므로 손으로 당겨서 빼
냅니다 .
57403-L6-00
c
주의
교환한 BIT 는 재사용할 수 없습니다 . 재사용하면 정상적인
부품흡착을 할 수 없게 될 가능성이 있습니다 .
5
BIT 의 장착부를 청소합니다 .
옵션 구입품인 에어블로우 툴과 광학계 청소용 면
봉 등으로 장착부의 먼지나 더러움을 제거합니다 .
6
새 BIT 를 장착합니다 .
먼저 캡에 O 링을 끼운 후 , 새로운 BIT 를 캡에 끼
웁니다 . BIT 를 장착부의 구멍에 삽입하고 , 캡을
우측으로 돌려서 잠급니다 .
5740 4 -L6 - 00
c
주의
BIT 의 캡이 정상적으로 잠겨져 있지 않으면 , 진공 동작시
BIT 가 빠져나올 우려가 있으므로 , 반드시 확인해 주십시오 .
c
주의
BIT 를 삽입하고 캡을 끼울때 , O 링이 빠지지 않도록 주의해
주십시오 .
7
정류판을 원상태로 장착합니다 .
1. 육각렌치로 정류판을 원래대로 장착합니다 .
2. 사각건을 정리합니다 .
8
에어를 공급합니다 .
장비 좌측하단 패널내의「에어공급 / 배출」밸브를
좌측으로 돌려서 에어를 공급해 주십시오 .
BIT의 분리
O링 캡BIT
Step 4
BIT 장착부
BIT의 장착
O링
Step 6
정류판의 분리
Step 3
정류판(Baffle Plate)
4-6
4

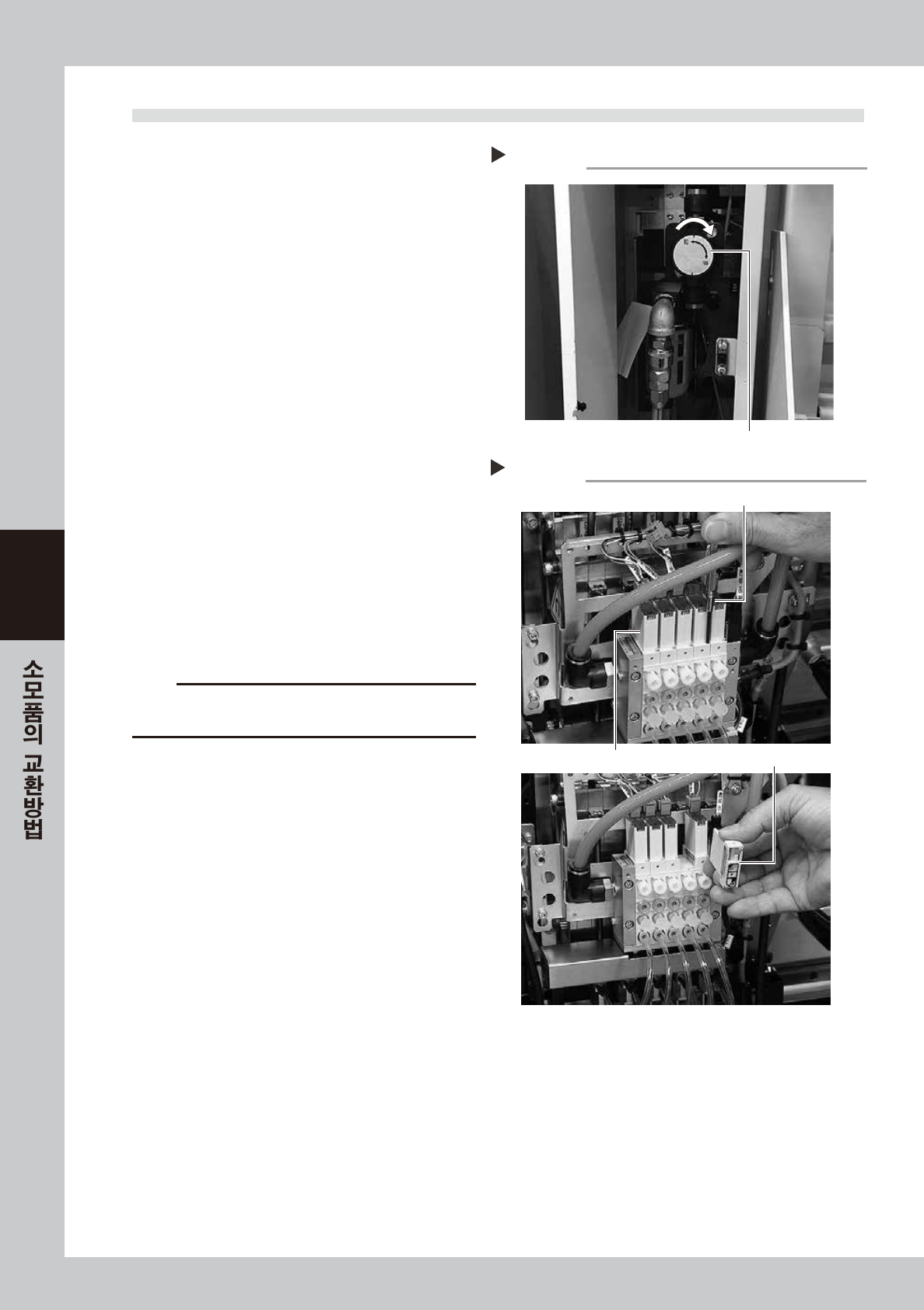

3.2 솔레노이드 밸브의 교환
1
헤드를 정면 앞쪽으로 이동시킵니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 헤드 유닛을 장비정면 앞쪽으로 이동시킵니다 .
574 05-L6-10
2
공급에어와 장비의 전원을 차단합니다 .
1. 소프트웨어를 종료하고 장비의 전원을 OFF 합
니다 .
2. 장비 좌측하단 패널내의「에어 공급 / 배출」밸
브를 우측으로 돌려서 에어공급을 차단해 주
십시오 .
3
이젝터용 하네스의 커넥터를 분리합니
다.
1. 헤드 유닛의 밑에 사각건을 깔아 둡니다 .
2. 이젝터용 하네스의 커넥터를 모두 빼 주십시
오.
4
솔레노이드 밸브를 분리합니다 .
정밀 십자 드라이버를 사용해서 솔레노이드 밸브
를 고정하고 있는 나사 (2 개 ) 를 분리해 주십시오 .
57406-L6-00
5
새로운 솔레노이드 밸브를 장착합니다 .
c
주의
밸브의 뒤쪽에는 개스킷이 끼워져 있으므로 , 누락이나 낙하
에 주의하면서 새로운 밸브로 교환해 주십시오 .
6
하네스를 접속합니다 .
1. 이젝터용 하네스의 컨넥터를 원상태로 접속시
켜 주십시오 .
2. 깔아둔 사각건을 정리합니다 .
7
공급에어와 장비의 전원을 투입합니다 .
장비를 기동하고 원점복귀를 해 주십시오 .
8
동작을 확인합니다 .
[ 장치 ]-「헤드」화면의 [ 진공 ], [ 블로우 ] 버튼을
눌러서 이상 수치가 나오지 않는지 확인하여 주십
시오 .
솔레노이드 밸브의 분리
Step 4
정밀 십자 드라이버
솔레노이드 밸브
개스킷
공급에어의 차단
Step 2
에어 공급/배출 밸브
