4-7
4
3.3 청소용 블로우 밸브의 교환
1
헤드를 정면 앞쪽으로 이동시킵니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 헤드 유닛을 장비정면 앞쪽으로 이동시킵니다 .
2
공급에어와 장비의 전원을 차단합니다 .
1. 소프트웨어를 종료하고 장비의 전원을 OFF 합
니다 .
2. 장비 좌측하단 패널내의「에어 공급 / 배출」밸
브를 우측으로 돌려서 에어공급을 차단해 주
십시오 .
3
청소용 블로우 밸브의 커넥터를 분리합
니다 .
1. 헤드 유닛의 밑에 사각건을 깔아 둡니다 .
2. 블로우 밸브용 커넥터를 빼 주십시오 .
47407-L6- 00
c
주의
커넥터를 분리할 때는 하네스를 당기지 않도록 해 주십시오 .
4
청소용 블로우 밸브를 분리합니다 .
정밀 십자 드라이버로 블로우 밸브의 고정나사
2 개를 풀고 , 블로우 밸브를 분리해 주십시오 .
57408-L6- 0 0
5
새 청소용 블로우 밸브를 장착합니다 .
c
주의
밸브의 뒤쪽에는 개스킷이 끼워져 있으므로 , 누락이나 낙하
에 주의하면서 새로운 밸브로 교환해 주십시오 .
6
커넥터를 접속합니다 .
1. 커넥터를 원상태로 접속시켜 주십시오 .
2. 깔아둔 사각건을 정리합니다 .
7
공급에어와 장비의 전원을 투입합니다 .
장비를 기동하고 원점복귀를 해 주십시오 .
8
동작을 확인합니다 .
제3장「4.3 각 헤드의 블로우 밸브와 청소용 블로
우 밸브의 동작확인」을 참조해서 같은식으로 동
작을 확인해 주십시오 .

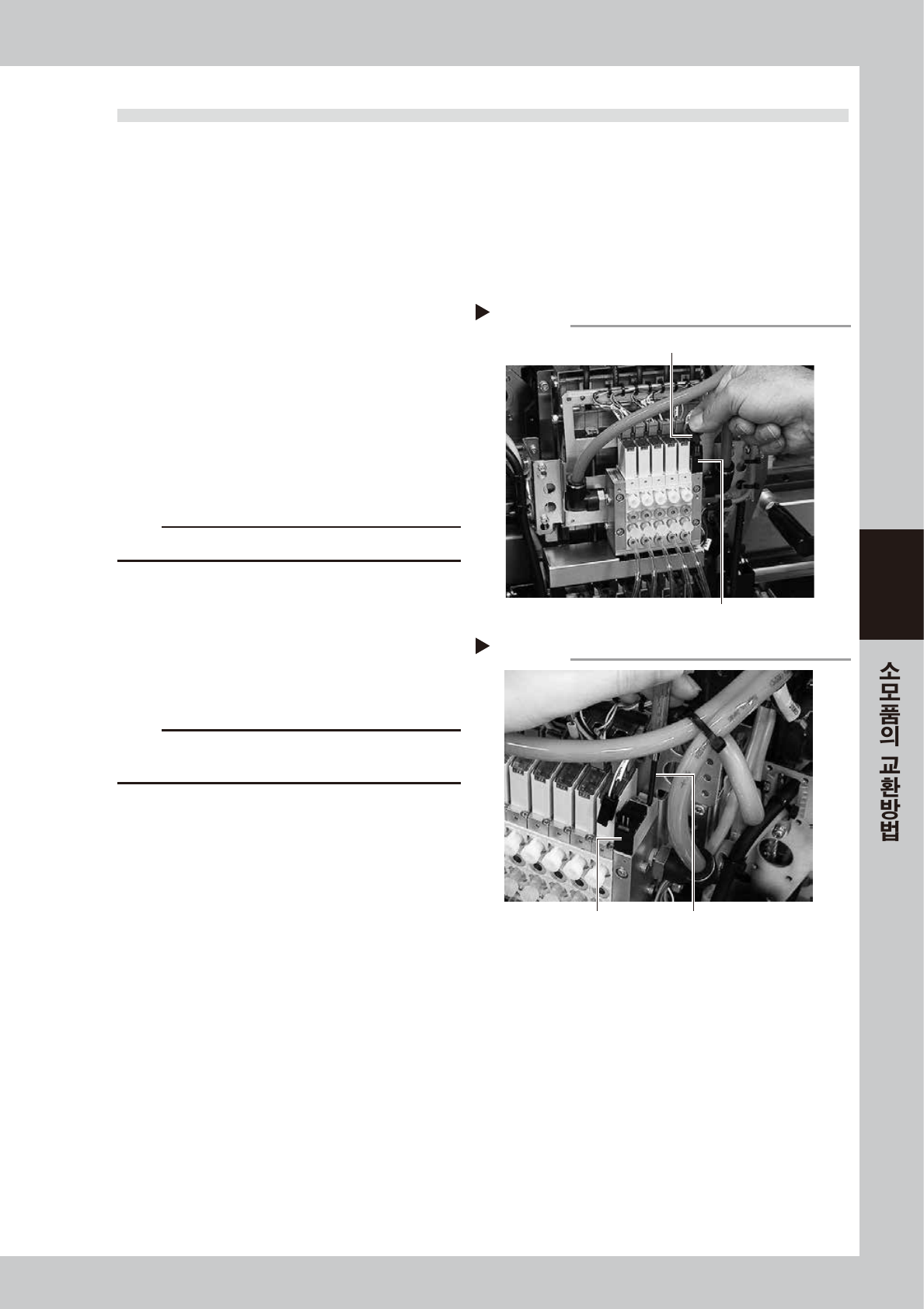

커넥터의 분리
Step 3
블로우용 커넥터
블로우 밸브
청소용 블로우 밸브의 분리
Step 4
정밀 십자 드라이버
블로우 밸브
4-8
4
4. 컨베이어 벨트의 교환
다음과 같이 컨베이어 벨트의 교환 방법에 대해서 설명합니다 .
1
컨베이어 폭을 작업하기 수월한 너비로
변경합니다 .
1. [ 컨베이어폭 ] 버튼을 누르면 ,「컨베이어폭」
화면이 표시됩니다 .
2. 「변경후의 컨베이어 폭」에 공구 ( 육각렌치 )
가 들어갈 정도의 수치(200mm) 를 입력하고 ,
[OK] 버튼을 눌러 주십시오 .
컨베이어가 지정된 폭으로 변경됩니다 .
58400-L6-00
2
작업 준비를 합니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전 커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 사각건을 푸쉬업 플레이트 위에 깔아 둡니다 .
3
기판 클램프 보드를 탈착합니다 .
육각렌치 (3) 로 기판 클램프 보드의 고정볼트
( 우측 그림의 4 군데 ) 를 빼서 , 기판 클램프 보드
를 떼어내 주십시오 .
57409-L6-00
c
주의
우측 그림의 볼트 4 개 이외는 풀거나 빼지 마십시오 .
컨베이어 폭의 변경
Step 1
[컨베이어 폭] 버튼 컨베이어 폭의 입력
Step 3
기판 클램프 보드
기판 클램프 보드의 고정볼트
기판 클램프 보드의 탈착
4-9
4
4
벨트를 느슨하게 합니다 .
1. 컨베이어 벨트를 느슨하게 하기 전에 현재의 풀리의 위치를 유성펜으로 마킹합니다 .
2. 다음 그림을 참고해서 , 텐션이 걸려 있는 풀리의 고정볼트를 육각렌치 (5) 와 육각렌치 (4) 로
느슨하게 합니다 .
3. 벨트가 풀리는 방향으로 풀리를 이동시킵니다 .
：스플라인 샤프트를 분리하는 장소
：스플라인 샤프트를 빼는 방향
컨베이어 벨트의 교환
육각렌치 (5)
육각렌치 (4)
풀리의 위치를 마킹한다
벨트가 풀리는 방향
57410-L6-00
5
구동용 풀리와 스플라인 샤프트를 분리
합니다 .
육각렌치 (3) 로 벨트 구동용 풀리의 고정 볼트를
분리하고 , 스플라인 샤프트를 당겨서 틈새를 만듭
니다 . ( 위치는 Step4 의 그림 참조 )
57411-L 6 -0 0
Step 5
스플라인 샤프트의 분리
구동용 풀리
고정 볼트
스플라인 샤프트
