A-2 A 1 .2 전원 접속 부 본 체 전 면 하 단 우측판 넬 을 열 면 전 원 접 속부 가 있 습 니 다 . 그 림 과 같 은 전 원 케 이 블을 사 용 하여 , 전 원 접 속 단 자 대 에 L 1 , L 2 , L 3 과 어 스 (P E) 를 연 결 합 니 다 . ■ 전원 사양 장 비명칭 전원 주파수 전원용량 Y S 12 P 삼 상 교 류 2 0 0/2 0 8/2 2 0/ 24 0/3…
A-1
A
1. 사양

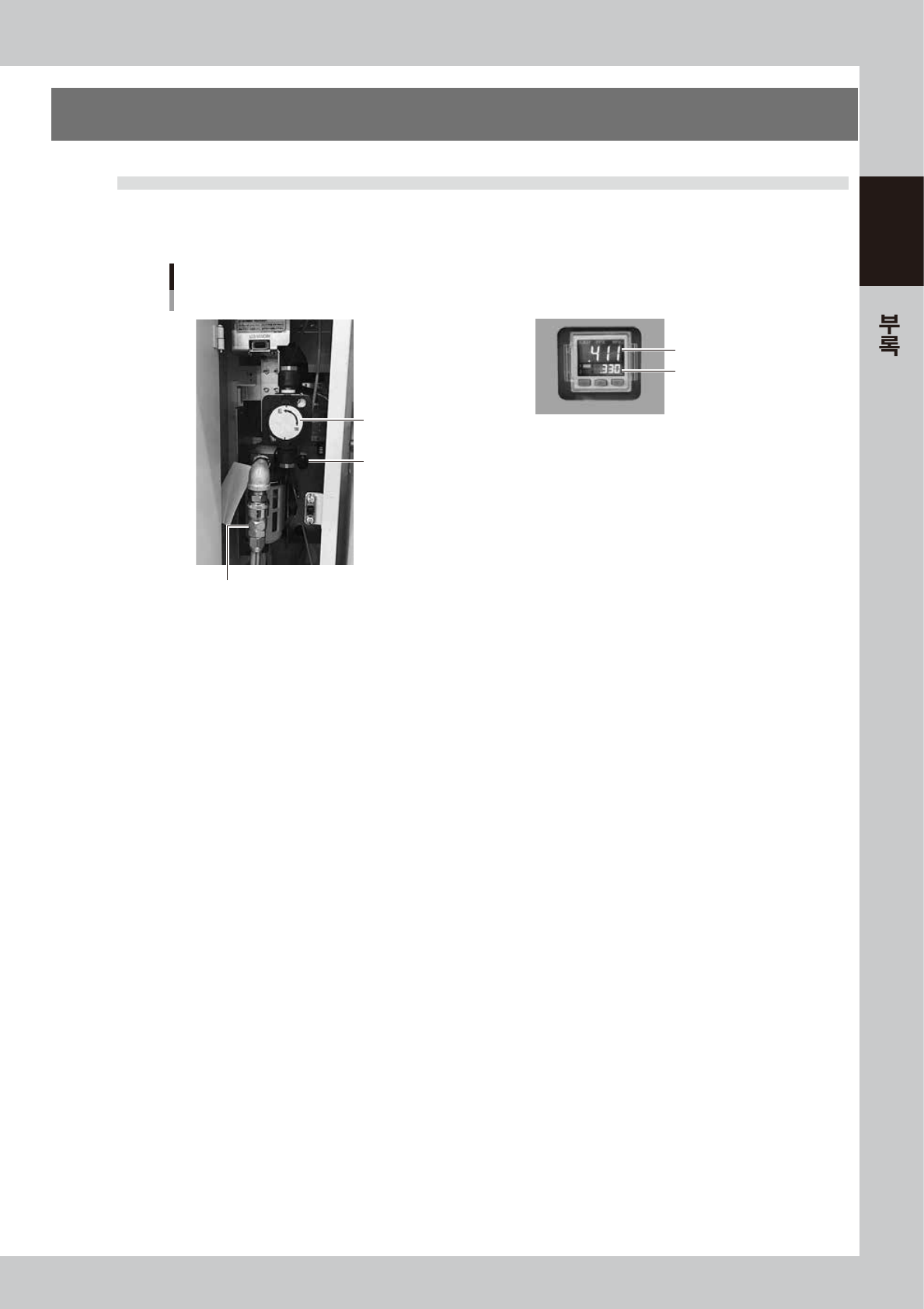

1.1 에어압 조정부
본체 정면의 좌측 및 좌측하단 판넬 안에, 본체의 에어구동부에 공급하는 에어압 조정부가 있습니다.
아래에 표시한 적정값으로 설정할 필요가 있습니다.
원에어 접속부
<YS12P/YS12F>
에어압 조정부
에어 공급/배출 밸브
압력 조정기 (본체용)
본체 설정압력
에어다운 검출압력
57000-M7-20
■ 공급 에어압력
공급 에어압력이란 , 압력 조정기로 에어압을 설정하기 전의 본체에 공급되는 원래 압력을 말합니다 .
하기의 적정범위 내에서 공급하여 주십시오 .
YS12P/YS12F ：0.45MPa~0.70MPa
■ 압력 표시계
설정에어압력 ( 상단 ) 과 에어다운 검출압력 ( 하단 ) 이 표시되어 있습니다 .
보통은 녹색으로 표시되고 , 에어다운 검출시에는 적색으로 바뀝니다 .
■ 설정압력과 에어다운 검출압력
•
YS12P/YS12F
본체 설정압력 ( 상단 ) ：0.40MPa~0.41Mpa
에어다운 검출압력 ( 하단 ) ：0.33MPa
■ 에어공급 / 배출 밸브
이 밸브를 우측으로 돌리면 , 에어공급을 차단합니다 . 또한 , 에어 경로내에 남아있는 에어도 배출합니다 .
■ 원에어 커넥터
40SH( 日東工器 ) 소켓을 장착한 내경 8mm 이상의 에어호스를 준비하여 접속해 주십시오 . 에어 드라이어 및 에어필터를
통과한 청정공기를 사용해 주십시오 .
A-2
A
1.2 전원 접속부
본체 전면하단 우측판넬을 열면 전원접속부가 있습니다. 그림과 같은 전원케이블을 사용하여, 전원접속
단자대에 L1, L2, L3 과 어스 (PE) 를 연결합니다.
■ 전원사양
장비명칭 전원 주파수 전원용량
YS12P
삼상교류 200/208/220/240/380/400/416V( ± 10%) 50/60Hz
3.6kVA
YS12F 4.9kVA
전원입력 단자（L1, L2, L3),
어스단자（PE）
메인 브레이커
전원입력 단자
전원 케이블
2군데를 클램프한다
이 클램프 플레이트를
통과시켜서 배선한다
57001-M7-00
원형 압착단자
압착 Y단자
전원케이블 가공예
L1
L2
L3
PE
L=100mm
57002-M7-00
c
주의
전원케이블에는 , 도체단면적이 3.5 ㎟ 이상의 것을 사용하여 주십시오 .
w
경고
감전사고를 방지하기 위해 , 전원의 접속은 차단기를 내렸는지 확인하고 나서 실행하여 주십시오 . 또한 , 본체 어스부의 접속은
확실하게 해 주십시오 .
A-3
A
2. 보증에 대하여
만일 구입하신 장비에 이상이 있을 경우에는 , 다음과 같은 보증을 받으실 수 있습니다 .
■ 보증 범위
납입검수 완료일로부터 계산하여 1 년 또는 누적가동 5000 시간 이내 제조측에 책임이 있는 고장이 발생했을 경우 , 무상
으로 수리해 드립니다 .
■ 보증 기간 : 다음의 어느 한쪽에 해당될 경우 , 보증기간이 종료됩니다 .
1. 제품의 납입검수 후 1 년을 초과한 경우
2. 가동 5000 시간을 초과한 경우
■ 보증 제외사항 : 다음의 경우 , 보증은 제외됩니다 .
1. 오랜 기간 사용에 따른 변화 또는 사용 마모에 따라 발생하는 문제
예 : 도장 , 칠 등의 자연퇴색 , 소모부품의 열화현상 등
2. 품질 , 기능상 영향이 없는 경미한 감각적 현상
예 : 컨트롤러의 발신음 , 모터의 회전음 등
3. 사용 환경의 영향에 의한 문제
예 : 에어 공급처의 불순물 , 기계상의 먼지 , 이물질 , 잘못된 오일주입 등
■ 다음과 같은 사항이 원인으로 판단된 트러블은 보증수리를 해 드리지 못합니다 .
1. 지진 , 태풍 , 수해 , 낙뢰 등의 천재지변 또는 사고 , 화재 등
2. 폐사 또는 대리점이 인정할 수 없는 개조 등
3. 순정부품 및 지정윤활 구리스 이외의 사용
4. 보수 점검상의 준비 부족 또는 착각
5. 지정 대리점 이외의 곳에서의 정비
6. 기초 및 주변 환경에 의한 제품본체의 레벨변화로 인한 고장
7. 검수완료 후 제품의 이동 , 개조 및 사양변경에 따른 작업
8. 무상지급으로 교환한 고장부품이 30 일 이내에 폐사의 지정장소에 반납되지 않은 경우
■ 네트워크 접속에 대해서
네트워크 접속은 , 마운터 및 오프라인 PC 로 구성되는 폐쇄된 네트워크 환경에서의 이용을 전제로 합니다 . 고객의 사내 /
사외 네트워크로의 접속에 대해서는 고객의 책임하에 실시하여 주시기 바랍니다 . YAMAHA 모터 ( 주 ) 는 , 마운터 및 오
프라인 PC 만으로 구성되는 네트워크 이외로의 접속문제 , 또는 네트워크 설정 및 접속에 의해 발생하는 문제에 대해서는
일체의 책임을 지지 않습니다 .
■ USB 에 대해서
•
USB 메모리는 YAMAHA 모터 ( 주 ) 가 지정한 것 ( 장비 기본공급품 또는 YAMAHA 파츠 구입품 ) 만이 보증대상이 됩니
다 . 그 이외의 USB 메모리는 , 폐사의 설비에서는 사용하지 마십시오 . 폐사 지정 이외의 USB 메모리 사용에 의한 트러
블에 대해서는 , 어떤 경우라도 보증 대상에서 제외됩니다 .
•
USB 메모리의 접속포토에는 USB 메모리를 접속하고 , 키보드는 키보드 접속용 포트에 접속해 주십시오 . 이들 외의
USB 디바이스는 접속하지 말아 주십시오 . 대상외의 디바이스를 사용하기 위해서 , 디바이스 드라이브의 인스톨을 하면
설비가 정확하게 작동되지 않을 가능성이 있습니다 . 대상외의 디바이스 접속으로 인해 발생하는 트러블에 대해서는 ,
일체의 책임을 지지 않습니다 .
