2. 유지보수 작업의 준비
본서에서 지금부터 설명하는 작업은 , 장비의 성능을 유지하기 위해 사용 도중에 기능이 서서히 떨어질 가능성이
있는 부품 ( 소모품 ) 등의 교환방법을 중심으로 쓰여 있습니다 . 나아가 , 고장시에는 사용자 레벨에서 간단히 교
환가능한 부품에 대해서도 똑같이 설명합니다 .
c
주의
본 매뉴얼에 기재된 부품 ( 부품번호 ) 은 발행시의 것입니다 .
발주시에는 반드시 최신내용을 확인하여 주십시오 .
2.1 소모품과 교환부품 ( 고장시 )
2.1.1 소 모품
소모품이란 , 사용중에 서서히 기능이 떨어질 가능성이 있는 부품을 말합니다. 본 장비에서는 아래의 부품이
소모품으로서 준비되어 있고 , 유지 보수시 필요에 따라 교환을 합니다.

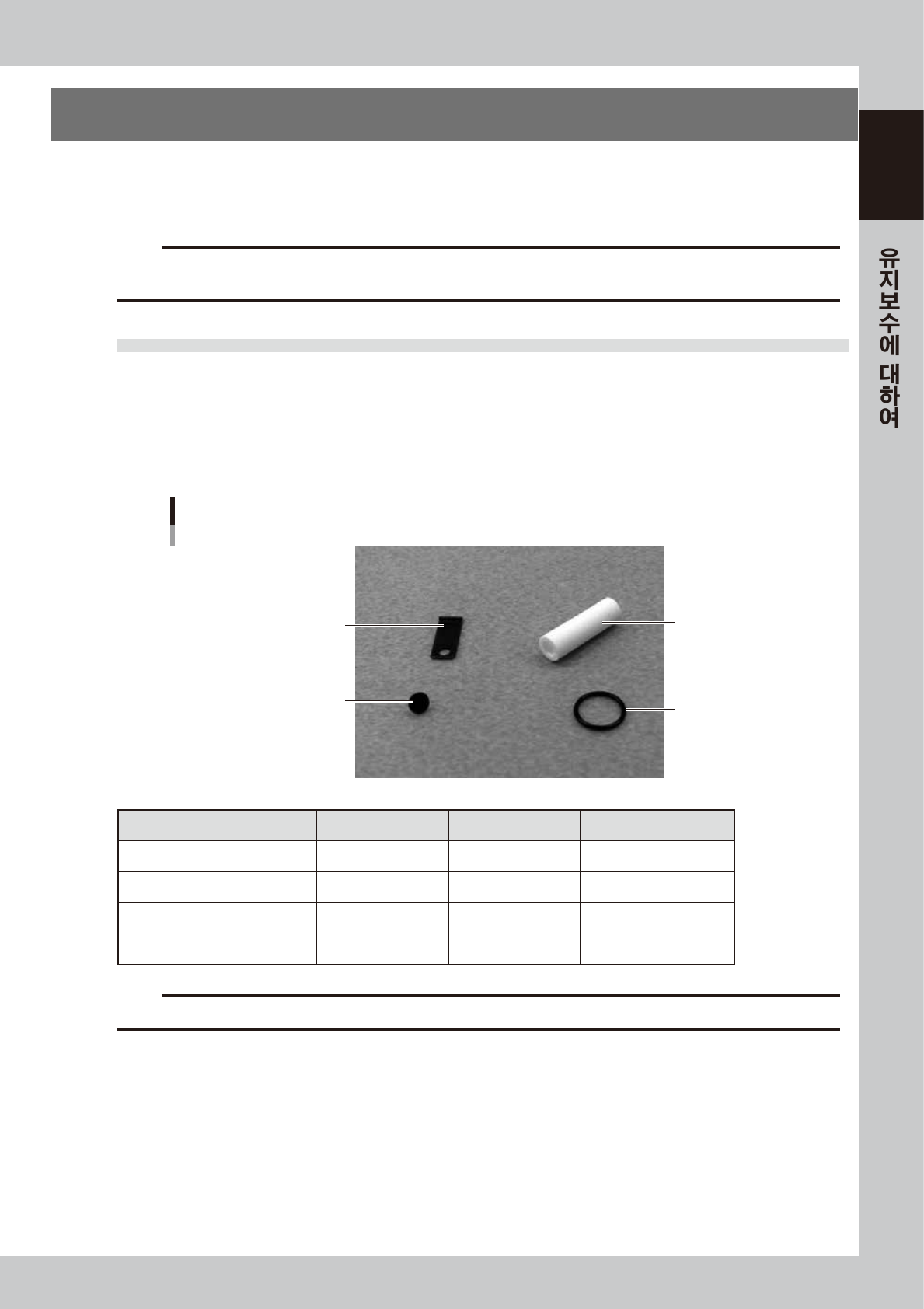

■ 소모품 (YS12P/F 동봉품 )
소모품
동봉품
이젝터 필터
이젝터 O링
노즐 판스프링
노즐 판스프링 고정용 나사
57100-L6-00
명칭 부품명칭 부품번호 비고
노즐 판스프링 LEAF SPRING KG7-M7137-A0X
노즐 판스프링 고정용 나사 SCREW,PAN HEAD 90990-08J016 M2xL2.5
이젝터 필터 FILTER K46-M8527-C0X
이젝터 O 링 O-RING 90990-17J010
c
주의
부품번호는 예고없이 변경될 수 있습니다 . 발주시에는 대리점에 반드시 확인하여 주십시오 .
1-4
1
■ 소모품 ( 옵션 구입품 )
소모품
옵션 구입품
에어 필터 오일 미스트 필터
█ 컨베이어 벨트
█ 에어 미스트/필터
미스트 필터 엘리먼트에어 필터 엘리먼트
컨베이어 벨트
57101-M7-20
명칭 부품명칭 부품번호 비고
컨베이어 벨트 ( 표준 ) BELT 1, CONVEYOR KHY-M9129-000 L=2 6 9 2 m m
컨베이어 벨트 ( 연장 ) BELT 1, CONVEYOR KHY-M9129-10 0 L=3111m m
에어 필터 엘리먼트 FILTER ELEMENT KG7-M8501-40X 에어 필터용
미스트 필터 엘리먼트 MIST FILTER ELEMENT KG7-M8502-40X 오일 미스트 필터용
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품번호는 , 예고없이 변경될 경우가 있으므로 , 주문시에는 반드시 최신 내용인지 대리점에 확인해 주십시오 .
1-5
1
2.1.2 노즐
■ 소모품 ( 옵션 구입품 )
명칭 부품 명칭 부품 번호 비고
표준
30X 계 노즐
NOZZLE 301A ASSY. KHN-M7710-A4X 0603~1005 사이즈의 부품
NOZZLE 302A ASSY. KHN-M7720-A3X 1608~3216 사이즈의 부품
협인접
30X 계 노즐
NOZZLE 311A ASSY. KHY-M7710-A4X 0603 전용
NOZZLE 312A ASSY. KHY-M7720-A3X 1005~1608 사이즈의 부품
NOZZLE 313A ASSY. KHY-M7730-A2X 2012~3225 사이즈의 부품
표준
・
협인접
공통 노즐
NOZZLE 303A/314A AS. KHY-M7740-A0X 4532~7343 사이즈의 부품 , SOP
NOZZLE 304A/315A AS. KHY-M7750-A0X QFP, PLCC 등
NOZZLE 307A/318A AS. KHY-M778 0-A0X
YS12F 만
☐
32mm~45mm 의 부품
그리퍼 노즐
( 옵션 )
NOZZLE 30ALB
NOZZLE 30ALD 등
-
YS12F 만
부품 형상에 맞춰서 선정
n
요점
그리퍼 노즐은 특수형상 부품의 흡장착에 사용합니다 . 부품의 형상에 맞춰서 선정하며 , 특주로 제작합니다 . (YS12F 만 )
