1-4
1

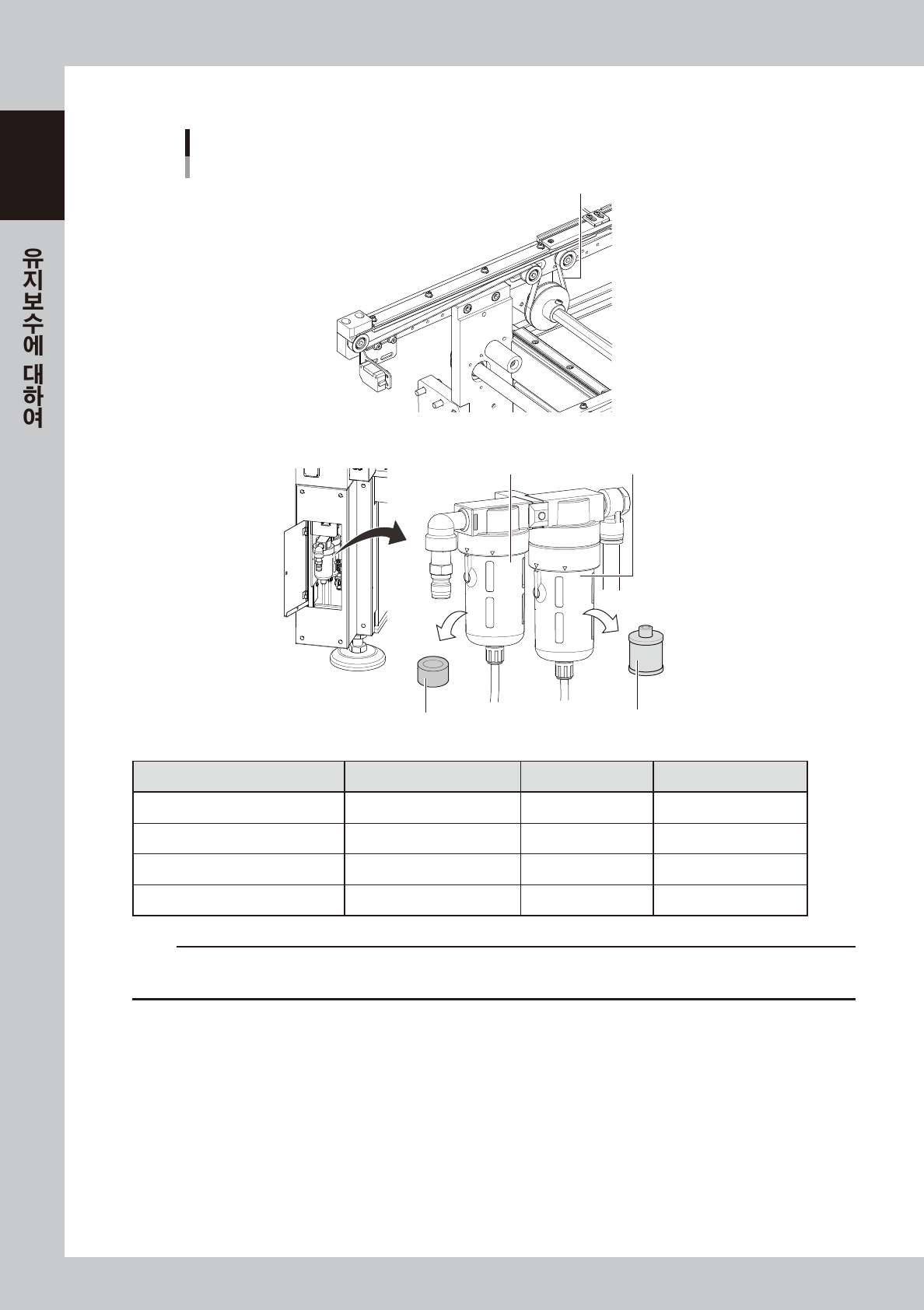

■ 소모품 ( 옵션 구입품 )
소모품
옵션 구입품
에어 필터 오일 미스트 필터
█ 컨베이어 벨트
█ 에어 미스트/필터
미스트 필터 엘리먼트에어 필터 엘리먼트
컨베이어 벨트
57101-M7-20
명칭 부품명칭 부품번호 비고
컨베이어 벨트 ( 표준 ) BELT 1, CONVEYOR KHY-M9129-000 L=2 6 9 2 m m
컨베이어 벨트 ( 연장 ) BELT 1, CONVEYOR KHY-M9129-10 0 L=3111m m
에어 필터 엘리먼트 FILTER ELEMENT KG7-M8501-40X 에어 필터용
미스트 필터 엘리먼트 MIST FILTER ELEMENT KG7-M8502-40X 오일 미스트 필터용
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품번호는 , 예고없이 변경될 경우가 있으므로 , 주문시에는 반드시 최신 내용인지 대리점에 확인해 주십시오 .
1-5
1

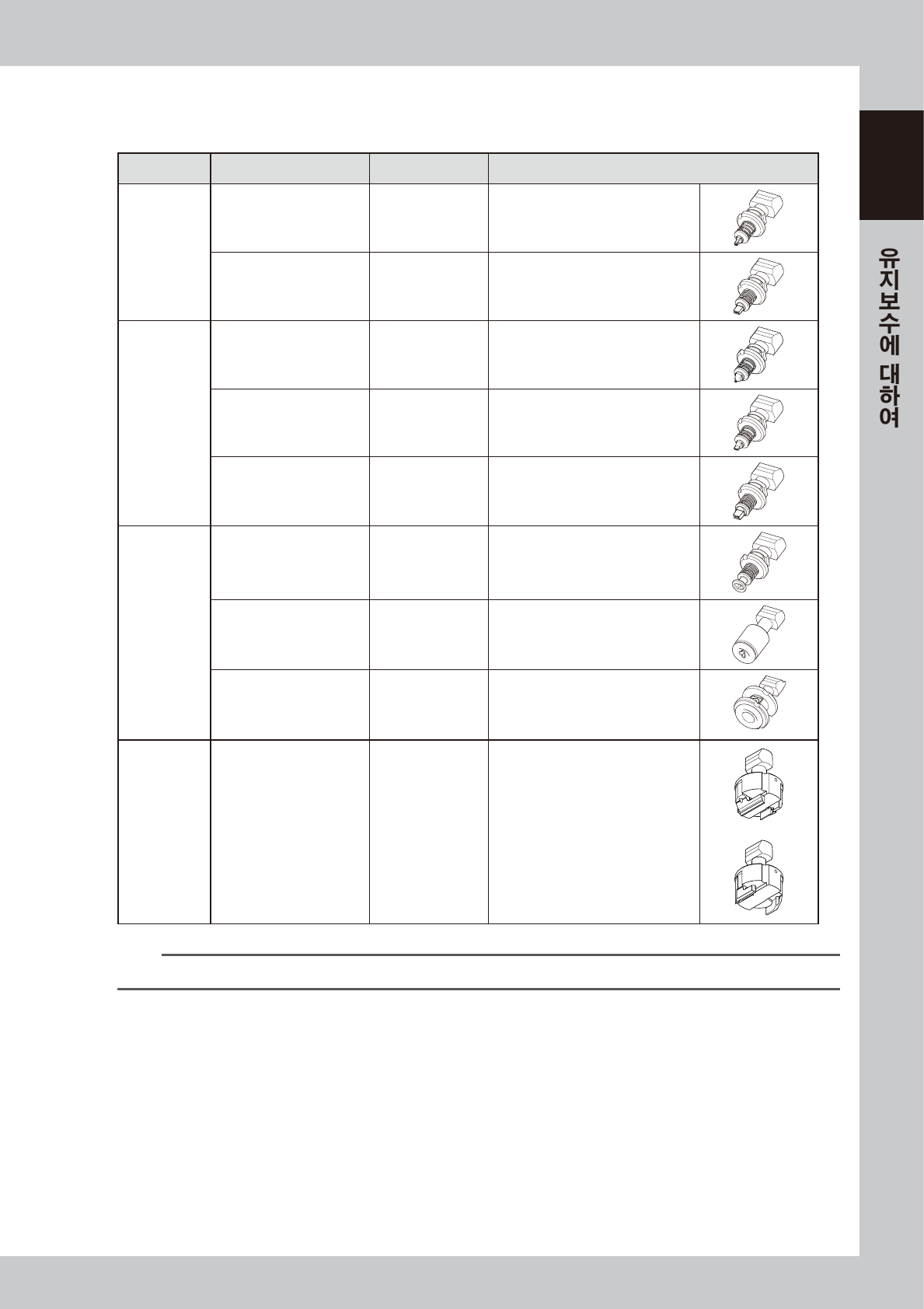

2.1.2 노즐
■ 소모품 ( 옵션 구입품 )
명칭 부품 명칭 부품 번호 비고
표준
30X 계 노즐
NOZZLE 301A ASSY. KHN-M7710-A4X 0603~1005 사이즈의 부품
NOZZLE 302A ASSY. KHN-M7720-A3X 1608~3216 사이즈의 부품
협인접
30X 계 노즐
NOZZLE 311A ASSY. KHY-M7710-A4X 0603 전용
NOZZLE 312A ASSY. KHY-M7720-A3X 1005~1608 사이즈의 부품
NOZZLE 313A ASSY. KHY-M7730-A2X 2012~3225 사이즈의 부품
표준
・
협인접
공통 노즐
NOZZLE 303A/314A AS. KHY-M7740-A0X 4532~7343 사이즈의 부품 , SOP
NOZZLE 304A/315A AS. KHY-M7750-A0X QFP, PLCC 등
NOZZLE 307A/318A AS. KHY-M778 0-A0X
YS12F 만
☐
32mm~45mm 의 부품
그리퍼 노즐
( 옵션 )
NOZZLE 30ALB
NOZZLE 30ALD 등
-
YS12F 만
부품 형상에 맞춰서 선정
n
요점
그리퍼 노즐은 특수형상 부품의 흡장착에 사용합니다 . 부품의 형상에 맞춰서 선정하며 , 특주로 제작합니다 . (YS12F 만 )
1-6
1
명칭 부품 명칭 부품 번호 비고
노즐관련
기타
BODY, NOZZLE 311 KHY-M7711-03X 311A 용
노즐 선단부만
BODY, NOZZLE 312 KHY-M7721-02X 312A 용
BODY, NOZZLE 313 KHY-M7731-02X 313A 용
BODY, NOZZLE 301 KHN-M7711-05X 301A 용
BODY, NOZZLE 302 KHN-M7721-04X 302A 용
BODY, NOZZLE 303/314 KHY-M7741-00X 303A/314A 용
BODY, NOZZLE 304/315 KHY-M7751-00X 304A/315A 용
BODY, NOZZLE 307/318 KHY-M7781- 00X 307A/318A 용
SPRING KHN-M7713-00X 303A/314A, 313A 용
SPRING KHN -M7713-10X 301A, 302A, 311A, 312A 용
PIN KHN-M7714-00X 301, 302, 303/314A, 312A, 313A 용
CLIP KHN-M7715-00X 301A, 302A, 303A/314A, 311A, 312A, 313A 용
O-RING 90990-17J081 304/315A 용
오존 대책품
O-RING 90990-17J082 3 07/318 A 용
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품번호는 예고없이 변경될 경우가 있으므로 , 발주시에는 반드시 최신 내용인지 확인하여 주십시오 .
