2-6
2

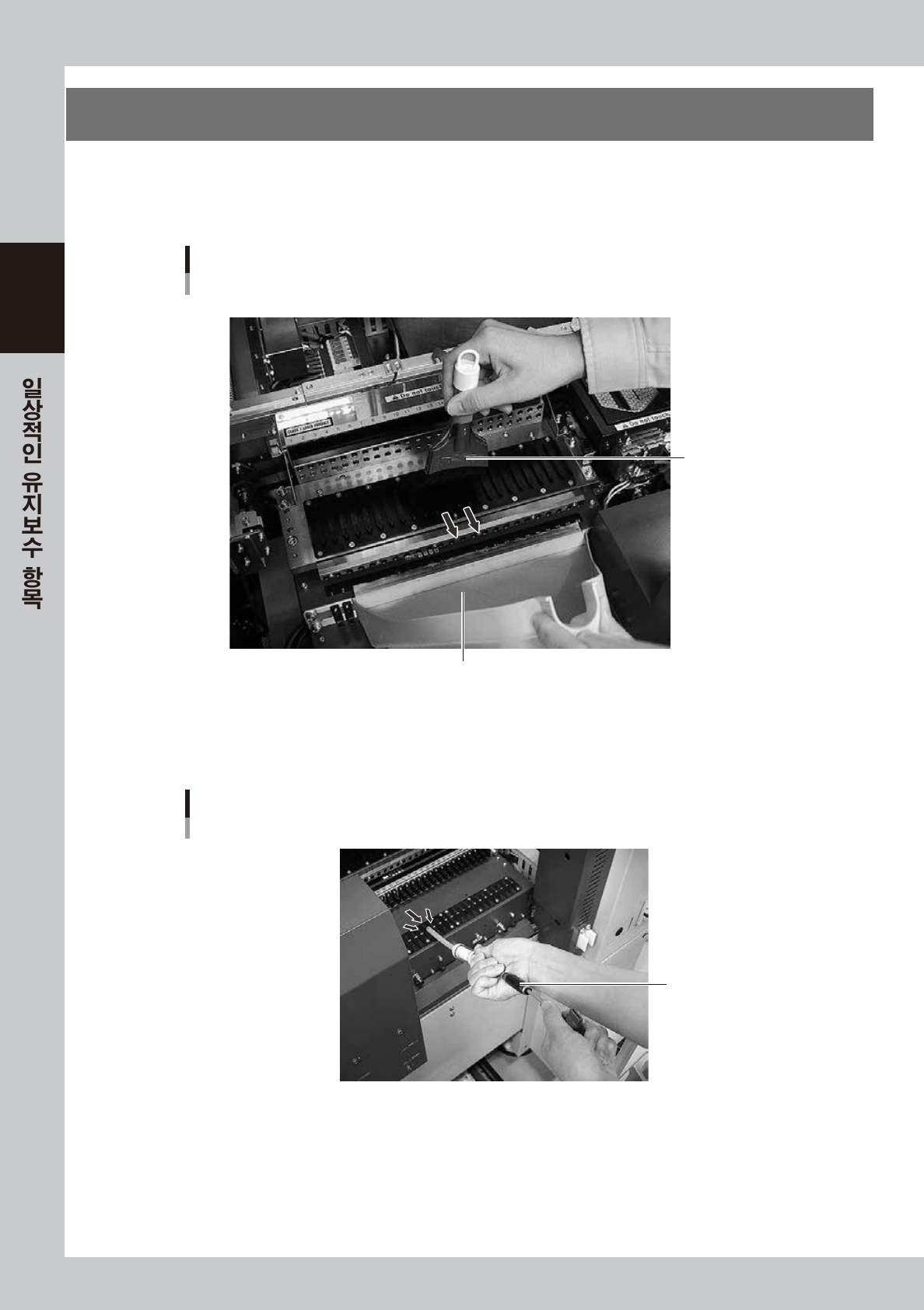

2. 피더 플레이트의 청소
피더 플레이트를 부속되어 있는 브러시로 청소하여 주십시오 .
피더 플레이트상에 칩과 이물질이 떨어져 있으면 , 피더를 세팅할 때 사이에 끼여서 흡착위치의 이탈을 발생시키
는 원인이 됩니다 . 이것을 막기 위해 정기적으로 점검과 청소를 실행하실 것을 권장합니다 .
청소용 브러시
피더플레이트의 청소
쓰레받기
YS12F의 경우
572 0 2 -L7- 0 0
■
청소기 또는 버큠 ASSY( 옵션 ) 로 청소
가정용 청소기 또는 옵션인 버큠 ASSY(KHY-M88V0-A0X) 를 장비 정면의 에어 커넥터에 접속해서 , 미세한 이물질 등
을 빨아 들이듯이 청소해 주십시오 .
피더 플레이트의 청소
버큠 ASSY
버큠 ASSY의 사용 예
572 01-L7- 00
2-7
2

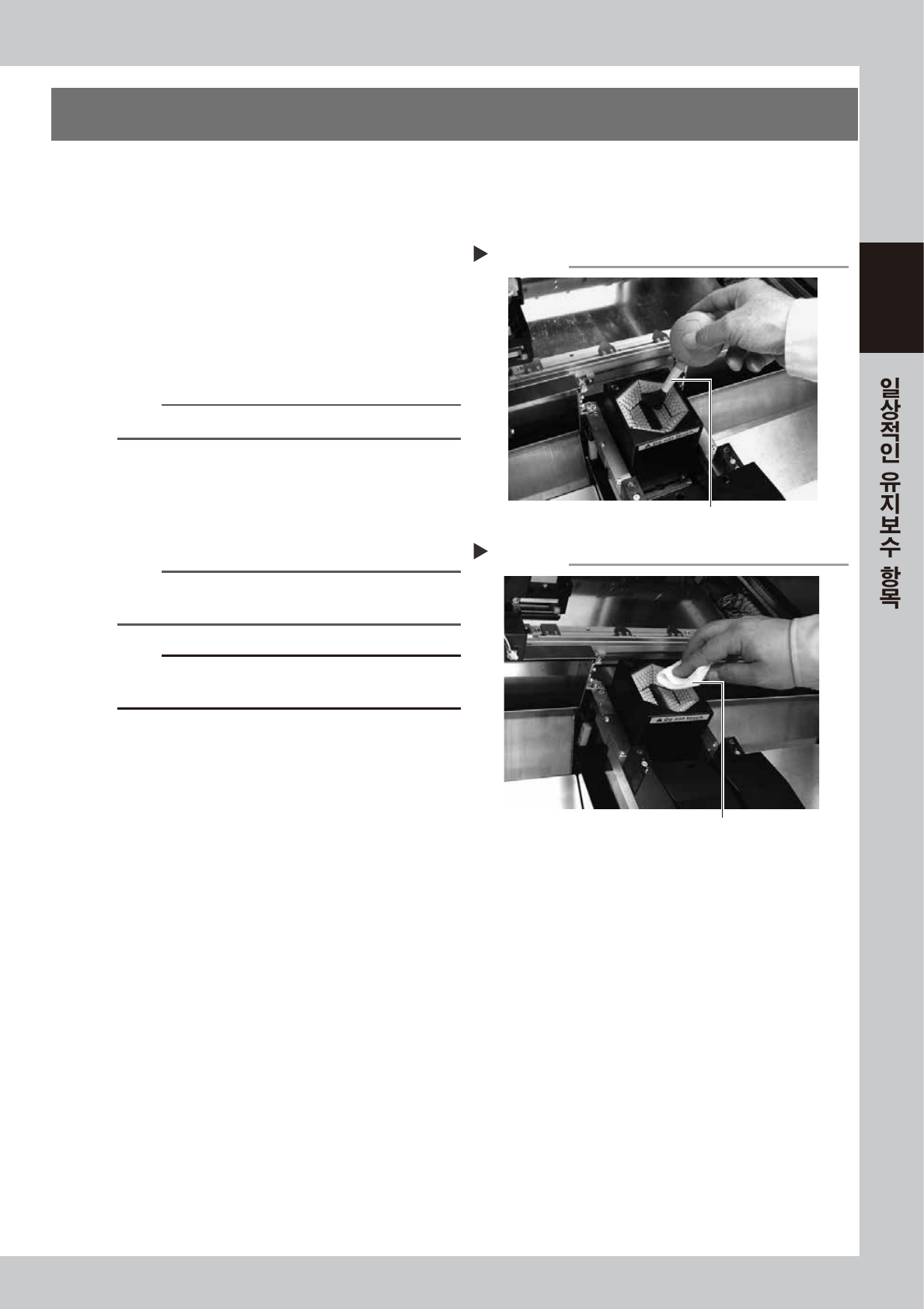

3. 멀티 카메라 보호 글래스의 청소
YS12F 는 표준으로 , YS12P 는 옵션으로 멀티 카메라가 장착되어 있습니다 .
멀티 카메라의 보호 글래스에 먼지가 묻어 있으면 , 부품인식 에러의 원인이 됩니다 . 이를 방지하기 위해서 정기
적으로 점검과 청소를 실행하실 것을 권장합니다 .
e
1
조명보호 글래스상의 먼지를 털어냅니
다.
1. 비상정지 버튼을 누르고 , 장비의 안전 커버를
오픈합니다 .
2. 블로워 브러시로 조명 보호 글래스상의 먼지를
털어냅니다 .
57203-L6 -00
참고
블로워 브러시는 옵션 구입품입니다.
2
조명 보호 글래스를 닦습니다 .
와이퍼 또는 클리닝 페이퍼 등에 렌즈 클리너를
몇 방울 묻혀서 보호 글래스를 닦아 주십시오 .
57204-L6-00
n
요점
헝겊은 먼지가 나지 않는 것을 사용하여 주십시오 .
렌즈클리너는 옵션 구입품입니다 .
c
주의
렌즈 클리너 이외의 용제 (IPA, 아세톤 ) 는 사용하지 마십시
오.
블로워 브러시로 먼지를 털어낸다
Step 1
블로워 브러시
와이퍼로 보호 글래스를 닦는다
Step 2
먼지가 나지 않는 닦기용 와이퍼
제 3 장 정기적인 유지보수 항목
목차
1. 매주 3-1
1.1 노즐의 점검과 청소 3-1
1.1.1 노즐 탄성력의 확인 3-1
1.1.2 노즐 스프링의 청소와 급유 3-2
1.1.3 노즐 판스프링의 상태확인 3-3
1.1.4 노즐 선단부의 청소 3-4
1.2 그리퍼 노즐 ( 옵션 ) 의 청소와 급유 3-6
1.2.1 그리퍼 노즐의 점검 3-6
1.2.2 그리퍼 노즐의 청소와 급유 3-6
1.3 컨베이어 센서의 상태와 동작확인 3-8
1.4 기판 클램프의 상태와 동작확인 3-9
1.4.1 기판 클램프의 상태 확인 3-9
1.4.2 기판 클램프의 동작 확인 3-9
2. 매월 3-10
2.1 노즐 에어경로의 청소 3-10
2.2 각 축의 볼스크류 및 가이드의 점검 3-11
3. 2 개월 3-12
3.1 X, Y 축의 청소와 급유 3-12
3.1.1 X, Y, W 축 볼스크류의 청소와 급유 3-12
3.1.2 X, Y 축 가이드의 청소와 급유 3-14
3.2 PU 축의 청소와 급유 3-15
3.3 기판 반송부의 점검 3-17
3.3.1 컨베이어 벨트의 점검과 청소 3-17
4. 3 개월 3-21
4.1 이젝터 필터의 청소와 교환 3-21
4.2 이젝터 진공압력의 점검 3-22
4.3
각 헤드의 블로우 밸브와 청소용 블로우 밸브의 동작확인 3-23
4.4 스플라인 샤프트 3-25
4.4.1 스플라인 샤프트 내부의 세정 3-25
4.4.2 부압 상태의 확인 3-28
4.4.3 스플라인 샤프트의 Z 축 동작확인 3-29
4.4.4 스플라인 샤프트 주변의 확인과 청소 3-29
4.4.5 스플라인 샤프트의 급유 ( 필요시에만 ) 3-30
