3-12 3 3 . 2 개 월 3 . 1 X, Y 축의 청소와 급 유 X , Y 축 의 청 소 와 급 유 방 법 에 대 하여 설 명 합 니 다 . 급 유 개 소 와 급유 형 태 에 관 해 서 는 , 「제 5 장 급유 개 소 일람」 을 참 조 해 주십 시 오 . 그 리 고 , 구리 스 건 과 지 정 구 리 스 (NSL ) 를 준 비 해 주십 시 오 . c 주의 구리 스의 사용 에 관해서 는 ,…
3-11
3
2.2 각 축의 볼스크류 및 가이드의 점검
X 축, Y 축 , W 축, PU( 푸쉬업 ) 축의 볼스크류 및 가이드를 점검하여 주십시오 .
점검내용은 아래와 같습니다.
X, Y 축에는 구리스 비산방지 커버가 부착되어 있으므로 , 점검시에는 커버를 탈착하고 점검작업을 실시해 주십
시오 .
참고
구리스 비산방지 커버의 탈착방법은 , 후술의「3.1 X, Y 축의 청소와 급유」를 참조해 주십시오 .
참고
각 축의 볼스크류와 가이드의 위치는 후술의 「3.1 X, Y 축의 청소와 급유」,「3.2 PU 축의 청소와 급유」,「5.3 W 축의 청소와 급유」
및「제 5 장 급유개소 일람」을 참조해 주십시오 .
점검 포인트
1. 볼스크류 및 가이드상에 이물질의 부착 여부
볼스크류 및 가이드상에 칩 등이 튀어서 부착되어 있는지 확인하여 주십시오 .
2. 볼스크류 및 가이드상의 구리스 상태 적절 여부
구리스가 흘러내리거나 튀어서 전혀 묻어있지 않거나 , 또는 변색되어 굳어있지 않은지 상태를 확인하여 주십시오 .
e
3. 볼스크류에서의 이음발생 여부
비상정지 버튼을 누른 상태에서 , X 축과 Y 축을 손으로 밀어봐서 이음의 발생 여부와 원활하게 동작되는지 확인하여 주십
시오 .
대처 방법
1. 칩 등이 끼이게 되면 볼스크류 및 가이드를 손상시키는 원인이 되므로 , 칩 등이 부착되어 있을 경우는 구리스 채 닦아내
거나 핀셋 등으로 제거하여 주십시오 .
2 . 후 술 의 「3.1 X, Y 축의 청소와 급유」,「3.2 PU 축의 청소와 급유」,「5.3 W 축의 청소와 급유」를 참조해서 구리스를
주입 및 도포해 주십시오 .
3. 상기의 1. 과 2. 의 대처방법을 실행해도 이음이 발생할 경우에는 야마하 또는 대리점으로 연락해 주십시오 .
w
경고
본 장비의 헤드 유닛에는 강자계를 발생하는 부분이 있으므로 , 유지보수 작업시 , 장비내에 신체의 일부를 진입시킬 때에는
주의가 필요합니다 . 강자계에 관한 주의 사항은 권두의「안전의 길잡이」에 게재되어 있으므로 , 반드시 읽어 주십시오 .
3-12
3
3. 2 개월
3.1 X, Y 축의 청소와 급유
X, Y 축의 청소와 급유방법에 대하여 설명합니다. 급유개소와 급유형태에 관해서는 ,「제 5 장 급유개소 일람」을
참조해 주십시오 . 그리고 , 구리스건과 지정 구리스 (NSL) 를 준비해 주십시오 .
c
주의
구리스의 사용에 관해서는 ,「안전의 길잡이」및 제 1 장「2.2.2 급유 툴
•
구리스」의 취급에 관한 주의사항을 읽어 주십시오 .
c
주의
X, Y 축의 볼스크류 및 가이드에서 이음이 발생할 경우에는 판매 대리점 또는 야마하로 연락해 주십시오 .
자체적인 분해 청소는 보장해 드릴 수 없습니다 .
3.1.1 X, Y, W 축 볼스크류의 청소와 급유
1
작업 준비를 합니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우에는 , 대차를 탈착합니다 .
2
구리스 비산방지 커버를 탈착합니다 .
X 축과 Y1, Y2 축의 구리스 비산방지 커버를 탈착
하여 주십시오 .
X축
1. 십자 드라이버로 구리스 비산방지 커버 좌측의
고정나사를 분리합니다 .
2. 헤드유닛을 좌측 끝까지 이동시키고 , 십자
드라이버로 구리스 비산방지 커버 우측의 고정
나사를 분리합니다 .
3. 구리스 비산방지 커버를 우측으로 당겨서 탈착
합니다 .
57309 -L 6 - 00
참고
X 축의 구리스 비산방지 커버를 장착할 때는 , 상기의 반대순
으로 작업을 해 주십시오 .
Y1, Y2 축
1. 육각렌치로 구리스 비산방지 커버 뒤쪽의 고정
볼트를 빼냅니다 .
2. 헤드를 뒤쪽 끝까지 이동시켜 , 구리스 비산방
지 커버 앞쪽의 고정볼트를 분리해 주십시오 .
3. 구리스 비산방지 커버를 앞쪽으로 당겨서 분리
합니다 .
57310-L6-00
참고
Y 축의 구리스 비산방지 커버를 장착할 때는 , 상기의 반대순
으로 작업을 해 주십시오 .

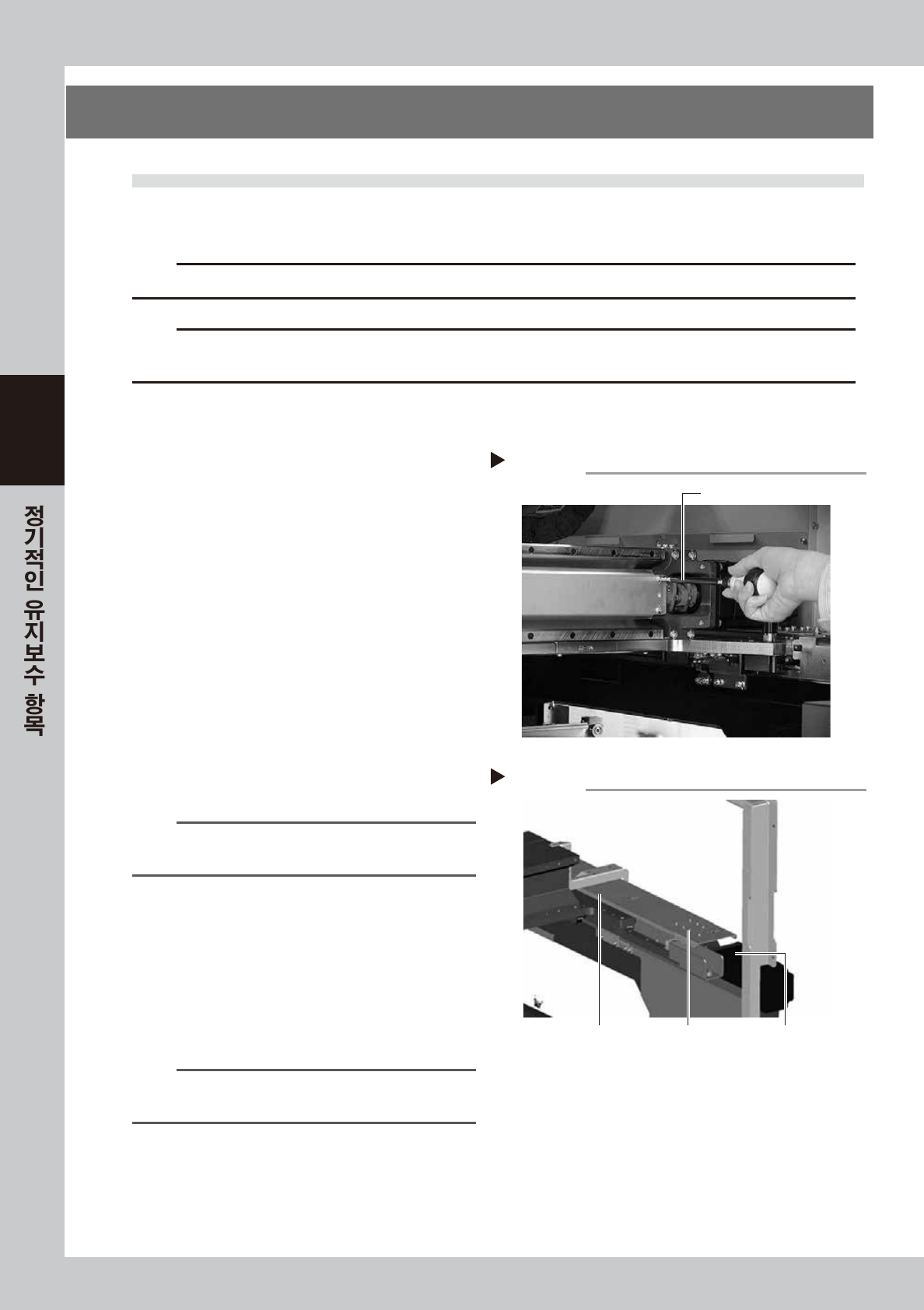

X축 구리스 비산방지 커버의 분리
십자 드라이버
Step 2
Y축 구리스 비산방지 커버의 분리
Y축 구리스 비산방지
커버
Step 2
Y축 구리스 비산방지
커버 고정볼트
Y축 모터
3-13
3
3
볼스크류부를 청소합니다 .
1. 이동핸들을 잡고 각 축을 한쪽으로 이동시킵니
다.
2. 볼스크류 전체를 먼지가 나지 않는 종이 와이
퍼 ( 크린룸용 ) 로 오래된 구리스와 더러움을
닦습니다 .
3. 축을 반대쪽으로 이동시켜서 , 반대쪽의 볼스
크류도 닦습니다 . (X 축 , Y 축 )
57311- L 6- 0 0
c
주의
청소 작업시에는 볼스크류의 리드홈 부분도 정성껏 닦아 주
십시오 . 또한 , 이물질의 발생여부도 확인해 주십시오 .
4
구리스를 주입합니다 .
X축
구리스건 ( 표준타입 노즐 ) 을 준비하고 , 구리스
니플 (1 군데 ) 로부터 지정 구리스 (NSL) 를 주입
합니다 .
Y축
구리스건 ( 표준타입 노즐 ) 을 준비하고 , 구리스
니플 (2 군데 ) 로부터 지정 구리스 (NSL) 를 주입
합니다 .
축을 손으로 움직인 후 , 여분의 구리스를 닦아 주
십시오 .
57313 -L 6 -0 0
5
커버를 원상태로 장착합니다 .
구리스 비산방지 커버를 분리했을 때와 반대순
으로 장착해 주십시오 .
볼스크류의 청소
Step 3
종이 와이퍼 등으로 닦는다
X축
Y축
종이 와이퍼 등으로 닦는다
볼스크류의 구리스 주입
Step 4
X축 볼스크류부
구리스 니플
Y축 볼스크류부
구리스 니플(우)
Y축 볼스크류부
구리스 니플(좌)
X축
Y축
