4.1 이젝터 필터의 청소와 교환
공급에어의 상태와 가동시간에 따라 다릅니다만 , 보통 3 개월 간격으로 이젝터 필터를 점검해 주십시오 .
다소의 더러움은 에어블로우 툴로 제거하고 , 그 이상의 경우는 교환하실 것을 권장합니다.
1
헤드 유닛을 앞쪽으로 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전 커버를
오픈합니다 .
2. 헤드 유닛을 정면 앞쪽으로 이동시킵니다 .
2
필터캡을 분리합니다 .
일자 드라이버로 캡을 풀어서 분리하여 주십시오 .
57320-L6-00
3
필터를 청소합니다 .
핀셋 등으로 필터를 빼내고 , 필터의 더러움이
심하지 않으면 , 에어 블로우 툴로 청소해서
재사용 해 주십시오 .
57321-L6-00
n
요점
더러움이 심하거나 변색되어 있을 경우에는 , 필터를 새 것
(K46-M8527-C0X) 으로 교환합니다.
장비의 가동시간에 따라 달라집니다만 , 필터교환의 기준은
3 개월에 한 번입니다 .
4
필터를 장착합니다 .
1. 필터캡에 필터와 O 링을 끼워서 이젝터 안으로
삽입합니다 .
2. 필터캡을 우측으로 돌려서 잠궈 주십시오 .
( 찰칵하고 소리가 남 )
c
주의
필터를 장착할 때에 , 매니폴드와 필터캡과의 사이로 O 링이
빠져 나오지 않도록 주의하여 주십시오 .

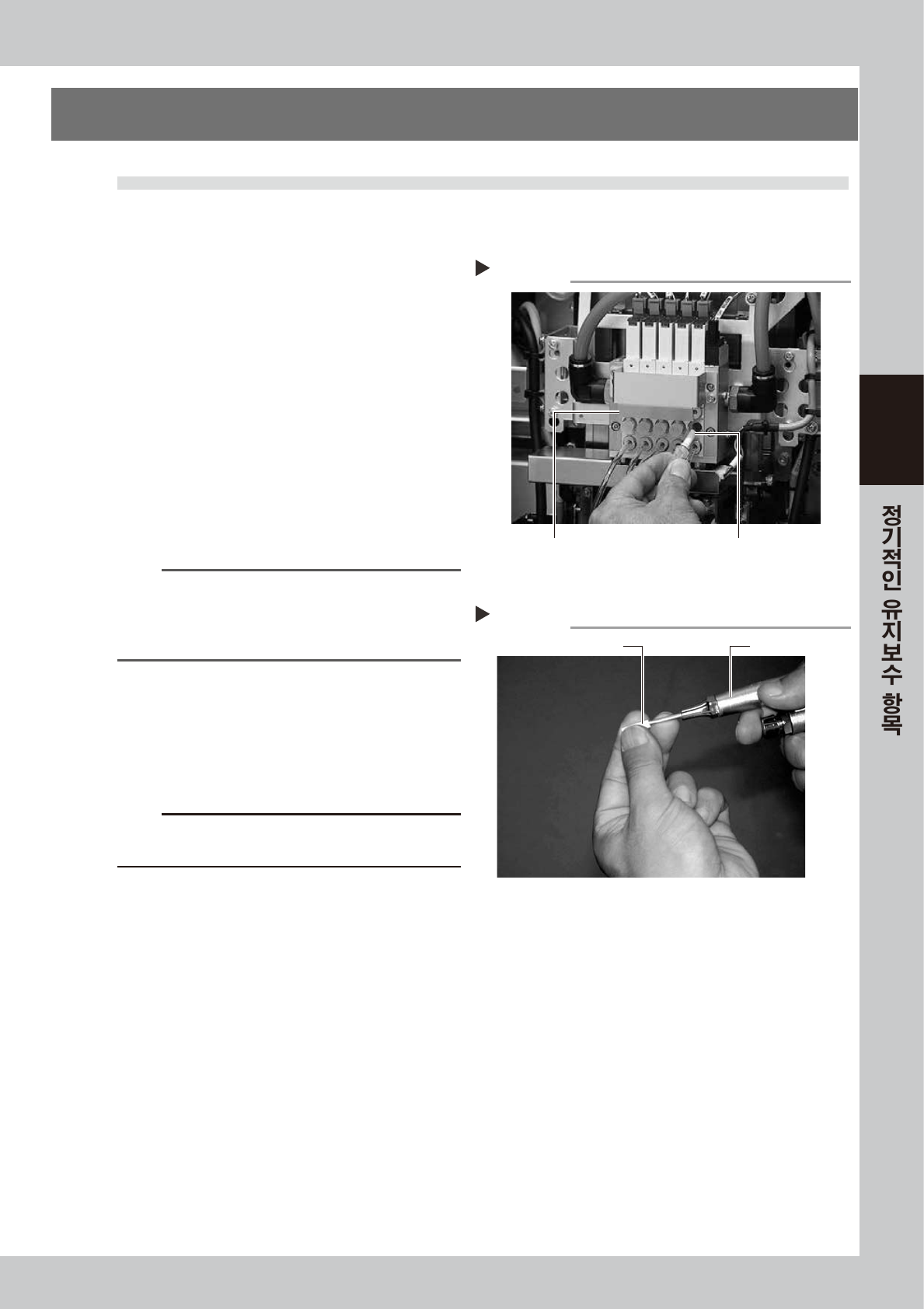

필터캡의 분리
Step 2
이젝터 본체 이젝터필터
O링
필터캡
필터의 청소
Step 3
에어블로우 툴필터
3-22
3
4.2 이젝터 진공압력의 점검
이젝터 유닛의 각 이젝터 개체의 진공 레벨을 확인하고 , 상태를 판단합니다.
진공 레벨이 규정값까지 도달하지 않을 경우에는 , 밸브 또는 이젝터 BIT 를 교환할 필요가 있습니다.
제4장「3. 이젝터부」를 참조해서 교환작업을 실시해 주십시오 .
1
헤드 유닛을 앞쪽으로 이동시킵니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 헤드유닛을 정면 앞쪽으로 이동시킵니다 .
2
에어호스를 분리합니다 .
하단의 조인트로 부터 모든 에어호스를 분리해
주십시오 . 상단의 에어호스는 분리하지 않습니다 .
57322-L6-10
3
각 이젝터의 진공레벨을 확인합니다 .
1. [ 장치 ]-「헤드」탭을 선택합니다 .
2. 상기에서 분리한 에어호스의 선단을 손가락으
로 막고 , [ 진공 ] 버튼을 누릅니다 . 같은 식으
로 모든 헤드의 진공 레벨을 확인해 주십시오 .
3. 에어 조인트 밀폐상태에서의 최대값을 메모하
고 , 측정 참고값 이내인지 확인해 주십시오 .
5830 5-L6-00
■ 이젝터 측정 참고값
밀폐상태 :190 이상
참고
측정 참고값에 도달하지 않을 경우는 , 헤드의 에어경로
( 스플라인 샤프트 내/ 이젝터와 스플라인의 에어호스 ) 를
다시 살펴보고 , 필요에 따라서 청소와 교환을 해 주십시오 .
4
에어호스를 원상태로 끼웁니다 .

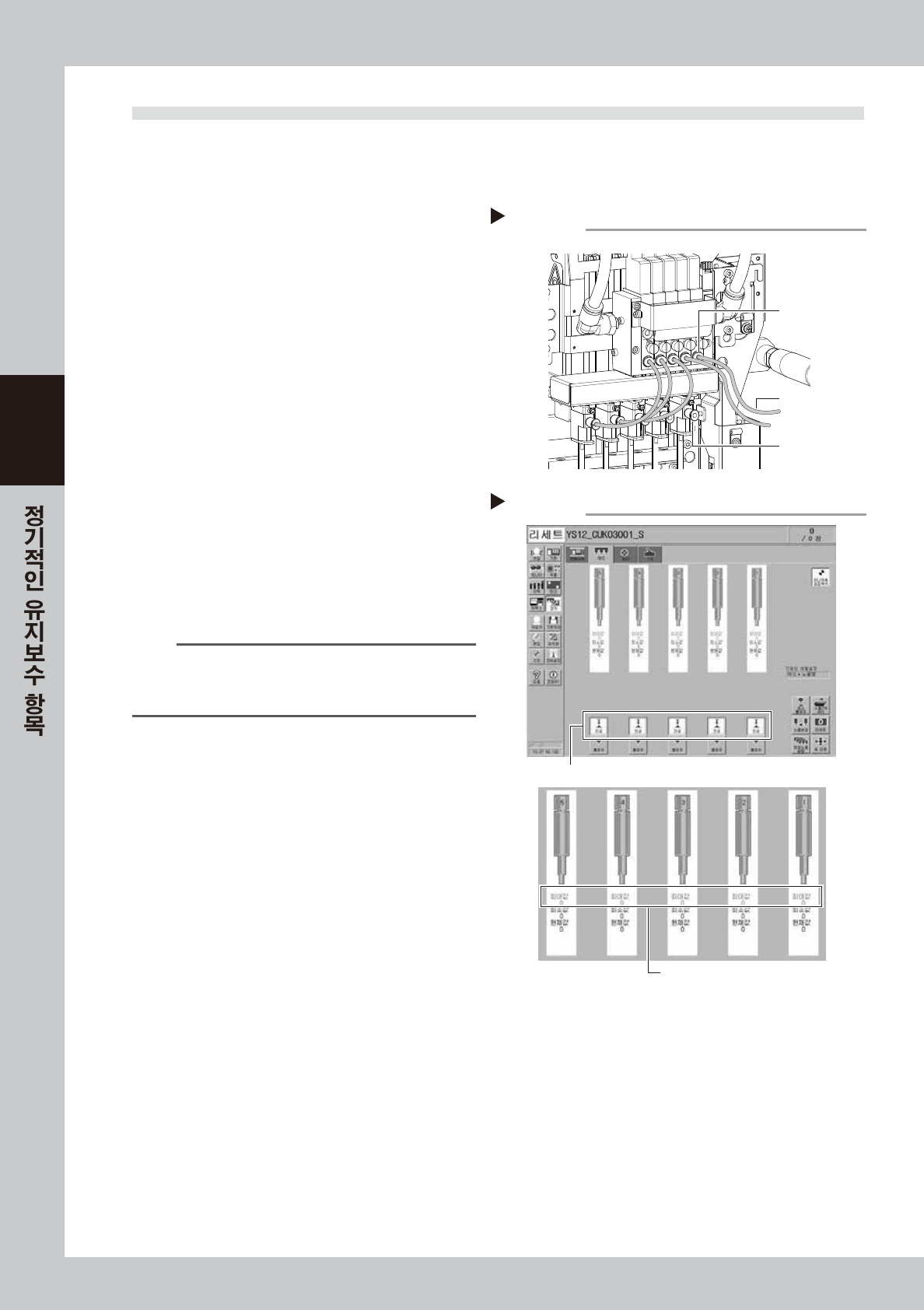

진공레벨을 확인한다
Step 3
각 헤드의 [진공]버튼을 누른다
부압 최대값 (밀폐상태 최대값)을 확인
에어 호스의 분리
Step 2
투명 에어호스
에어 조인트
에어 조인트
3-23
3
4.3
각 헤드의 블로우 밸브와 청소용 블로우 밸브의 동작확인
헤드유닛의 솔레노이드 밸브의 동작확인을 합니다. 헤드유닛의 밸브에는 각 헤드의 개체에서 블로우를 실행하는
솔레노이드 밸브와, 강한 블로우로 샤프트안을 청소하기 위한 청소용 블로우 밸브가 있습니다.
밸브에 동작불량이 발생하면 , 밸브를 교환할 필요가 있습니다.
제4장「3.2 솔레노이드 밸브의 교환」 및 「3.3 청소용 블로우 밸브의 교환」 을 참조해서 교환해 주십시오 .
c
주의
청소용 블로우는 강한 에어가 배출됩니다 . 청소용 블로우를 실행할 때에는 , 반드시 장착하고 있는 노즐을 탈착한 후에 실행해
주십시오 . 노즐을 장착한 상태에서 청소용 블로우를 실행하면 , 헤드로 부터 노즐이 빠져서 파손되거나 분실할 우려가 있습니다 .
1
모든 헤드로 부터 노즐을 탈착합니다 .
1. 노즐 스테이션을 겸비하고 있을 경우에는 ,
「장치」 - 「헤드」화면의 [ 노즐변경 ] 버튼을
누릅니다 .
2. 「노즐변경」화면에서 , 헤드번호「ALL」, 노즐
타입「노즐수납」을 선택합니다 .
3. [OK] 버튼을 누르면 , 모든 헤드의 노즐이
노즐 스테이션에 수납됩니다 .
58306-L6-00
n
요점
노즐 스테이션이 없을 경우는 , 장비의 안전 커버를 열고
손으로 노즐을 탈착해 주십시오 .
2
헤드 유닛을 앞쪽으로 이동시킵니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 헤드유닛을 장비정면 앞쪽으로 이동시킵니다 .
3
각 헤드를 블로우합니다 .
「장치」-「헤드」화면에서 , 모든 헤드의 [ 블로우 ]
버튼을 누릅니다 .
58307-L6-0 0
4
블로우 상태를 확인합니다 .
각 헤드 아래에 손을 대어서 모든 헤드로 부터
에어가 균일하게 배출되는지 확인합니다 .
참고
다른 헤드에 비해 에어배출이 약하거나 , 또는 에어가 배출되
지 않을 경우에는 , 솔레노이드 밸브의 교환이 필요합니다 .
제4장「3.2 솔레노이드 밸브의 교환」 을 참조해서 밸브를
교환해 주십시오 .

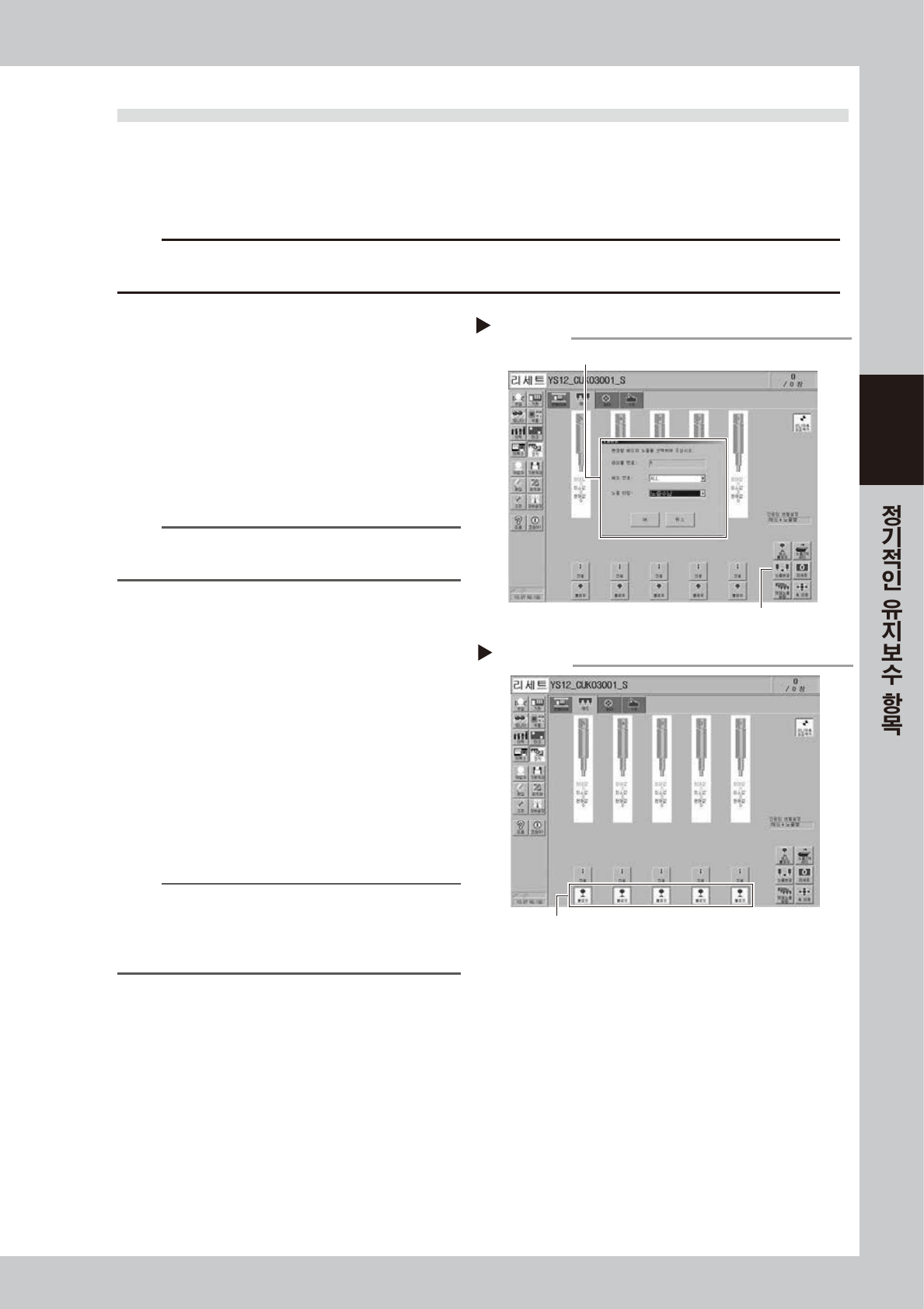

노즐수납
Step 1
[노즐변경] 버튼
헤드번호 :「ALL」, 노즐타입 :「노즐수납」을 선택
블로우 동작
Step 3
각 헤드의 [블로우]버튼을 누른다
