3-25 3 4 . 4 스 플라인 샤 프 트 4. 4. 1 스 플라인 샤 프 트 내 부의 세정 스 플 라 인 샤 프트 의 에 어 경 로 내 에 이 물 질 이 부착 되 거 나 , 더 러 워 져 있 으 면 흡장 착 에 러 발 생 의 원 인 이 되 는 경 우 가 있 습 니 다 . 공 급 에 어 의 상 태 와 가동 시 간에 따 라 달 라 집 니 다 만 , 보 통 3 개 월 간 격 으로 스플 라 인 …
3-24
3
5
청소용 블로우 밸브를 동작시킵니다 .
1. 「장치」 - 「I/O」탭을 선택합니다 .
2. 「Output」측의 드롭다운 리스트에서「헤드」
를 선택하고 , 헤드 샤프트 블로우의 어드레스
(T003C00-0) 를 클릭합니다 .
3. 좌측 아래의 [ON/OFF] 버튼을 한 번 누르면 ,
어드레스의 표시가 0 에서 1 로 바뀌며 청소용
블로우가 동작합니다 .
58312-L6- 00
6
청소용 블로우의 상태를 확인합니다 .
1. 각 헤드 아래에 손을 대어서 모든 헤드로 부터
이전보다 강한 에어가 배출되는지 확인합니다 .
2. 「장치」 - 「I/O」화면의 [ON/OFF] 버튼을
재차 누릅니다 . 어드레스 표시가 1 에서 0 으
로 되며 , 청소용 블로우 밸브가 닫힙니다 .
3. 헤드로 부터 배출되는 에어가 약해진 것을
확인합니다 .
참고
청소용 블로우 밸브를 동작해도 , 헤드로 부터 배출되는
에어의 강도가 변하지 않을 경우에는 , 밸브의 교환이 필요합
니다. 제 4 장「「3.3 청소용 블로우 밸브의 교환」」을 참조해
서 교환해 주십시오 .
c
주의
청소용 블로우 에어가 얼굴에 맞닿을 경우가 있으므로 , 반드
시 보호안경을 껴 주십시오 .
7
블로우 밸브를 OFF 시킵니다 .
[ 장치 ]-「헤드」화면에서 , 모든 헤드의 [ 블로우 ]
버튼을 눌러서 블로우 동작을 정지시킵니다 .
8
노즐을 원상태로 되돌립니다 .
손으로 노즐을 탈착했을 경우에는 , 헤드의 원위치
에 되돌려 주십시오 .

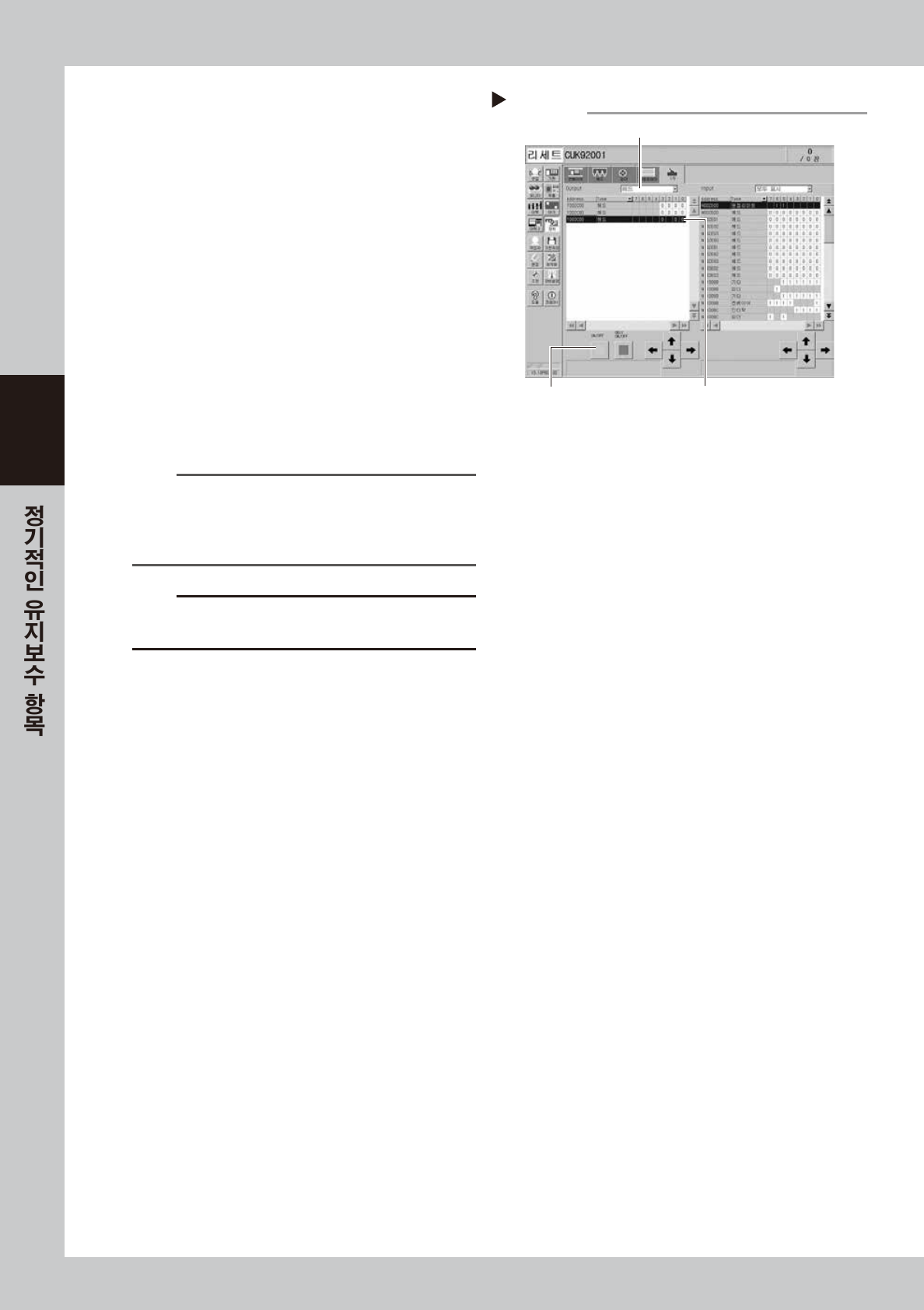

청소용 블로우 밸브의 동작
Step 5
[ON/OFF]버튼을 누른다 어드레스를 선택
헤드를 선택
3-25
3

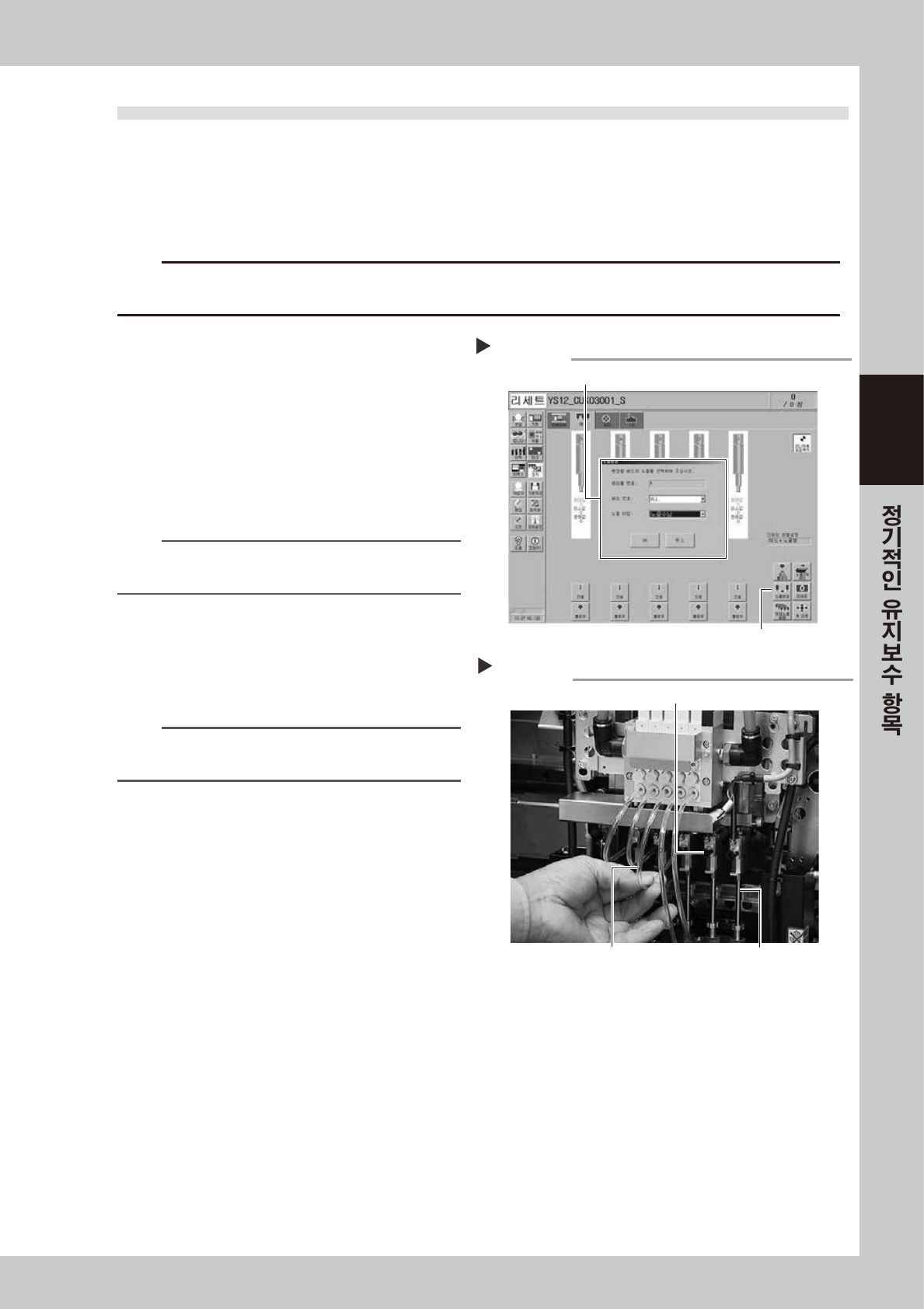

4.4 스플라인 샤프트
4.4.1 스플라인 샤프트 내부의 세정
스플라인 샤프트의 에어 경로내에 이물질이 부착되거나 , 더러워져 있으면 흡장착 에러발생의 원인이 되는 경우가
있습니다. 공급에어의 상태와 가동시간에 따라 달라집니다만 , 보통 3 개월 간격으로 스플라인 샤프트 안을 청소
해 주십시오 .
c
주의
스플라인 샤프트의 작동이 불안정하거나 , 이음이 발생할 경우에는 판매 대리점 또는 야마하로 연락해 주십시오 . 자체적인 분해
청소는 보장해 드릴 수 없습니다 .
e
1
모든 헤드로 부터 노즐을 탈착합니다 .
1. 노즐 스테이션을 겸비하고 있을 경우는 ,
[ 장치 ]-「헤드」화면의 [ 노즐변경 ] 버튼을
누릅니다 .
2. 「노즐변경」화면에서 , 헤드번호 :「ALL」,
노즐타입 :「노즐수납」을 선택합니다 .
3. [OK] 버튼을 누르면 , 모든 헤드의 노즐이
노즐 스테이션에 수납됩니다 .
58306-L6-00
참고
노즐 스테이션( 옵션 ) 을 겸비하고 있는 장비는 , 노즐을 손으
로 탈착시켜서 노즐 스테이션에 되돌려 주십시오 .
2
헤드 유닛을 앞쪽으로 이동시킵니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 헤드 유닛을 장비정면 앞쪽으로 이동시킵니다 .
n
요점
YS12P 의 경우, 스캔 카메라가 더러워 지지 않도록 좌우
어느 한쪽으로 퇴피시켜 주십시오 .
3
에어호스를 분리합니다 .
각 헤드의 스플라인 샤프트 상단에 끼워져 있는
에어호스를 빼 주십시오 .
57323-L6-00
에어호스의 분리
Step 4
에어호스
스플라인 샤프트의 에어조인트
스플라인 샤프트
노즐수납
Step 1
[노즐변경] 버튼
헤드번호 :「ALL」, 노즐타입 :「노즐수납」을 선택
3-26
3
4

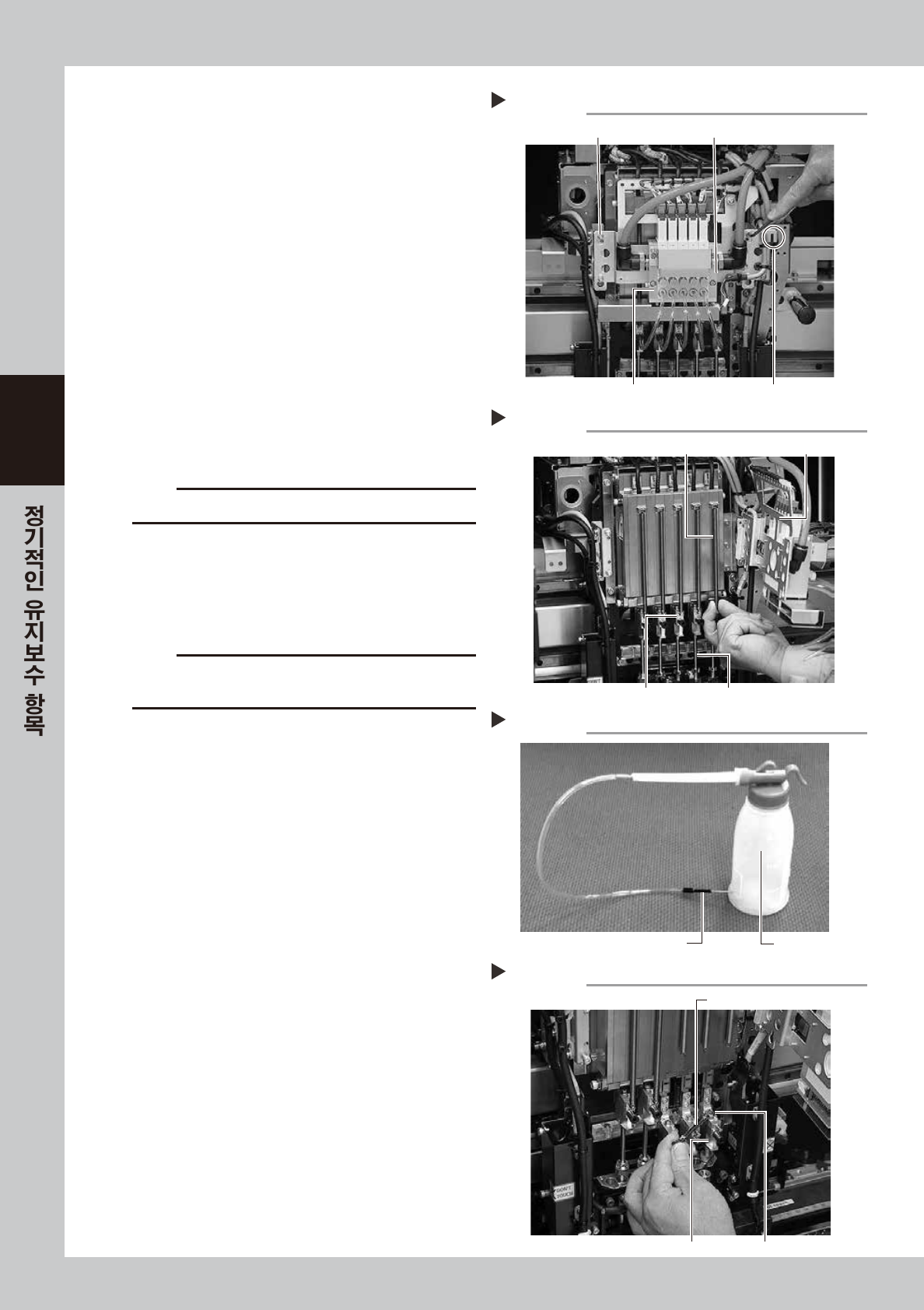

이젝터 유닛의 브래킷을 분리합니다 .
육각렌치로 이젝터 유닛의 브래킷을 고정하고
있는 볼트 (4 개 ) 를 분리해 주십시오 .
57324-L6 -00
5
스프링을 분리합니다 .
1. 분리한 이젝터 유닛의 브래킷은 , 우측 그림과
같이 후크부에 걸어둡니다 .
2. 손으로 스플라인 샤프트를 매달고 있는
스프링 핀 후크로 부터 스프링을 빼 주십시오 .
57326-L6-00
6
클리닝 키트를 준비합니다 .
1. 클리닝 키트 (KHN-M8860-00X) 의 용기에
IPA( 이소프로필 알코올 ) 를 넣습니다 .
2. 세정할 헤드의 바로 아래에 IPA 를 받을 수 있
도록 용기 또는 헝겊 등을 깔아 놓습니다 .
57325-L6-00
c
주의
IPA( 이소프로필 알코올 ) 이외의 용액은 사용하지 마십시오 .
7
메인터넌스 볼트를 분리합니다 .
정밀 스패너로 스플라인 샤프트의 세정용 메인터
넌스 볼트를 분리합니다 .
57327-L6 - 0 0
c
주의
메인터넌스 볼트에는 , 와셔 팩킹이 끼워져 있으므로 , 떨어뜨
리지 않도록 주의해 주십시오 .
스프링의 분리
Step 5
스프링 핀 후크
스프링 이젝터 유닛 브래킷
스플라인 샤프트
캡 볼트의 분리
Step 7
정밀스패너(동봉공구)
캡 볼트스플라인 상단 블록
이젝터 유닛 브래킷의 분리
Step 4
후크부
이젝터 유닛 브래킷고정볼트
이젝터 밸브
클리닝 키트
Step 6
펌프
노즐
