3-28 3 4. 4.2 부 압 상태의 확인 스 플 라 인 샤 프트 내 부 의 세 정 이 완 료 되 면 , 다음 과 같 이 부 압 확인 을 실 행 합 니 다 . 1 부압 확인을 합니다 . 1 . 헤드 에 노 즐이 없 는 지 확 인 해 주십시 오 . 2. [ 장치 ] - 「헤드 」탭 화 면 을 열 고 , [ 진 공 ] 버 튼을 눌러서 부압을 발생 시킵 니다 . 화면에 표시 되 는 「최대 값」의…
3-27
3
8
스플라인 샤프트 내부를 세정합니다 .
1. 스플라인 샤프트에 클리닝 키트의 노즐을 삽입
합니다 .
2. IPA 를 주입해서 스플라인 샤프트의 에어경로
를 씻어내립니다 .
57328-L6-00
9
스플라인의 에어경로를 블로우합니다 .
1. 에어블로우 툴 ( 옵션 구입품 ) 을 준비해서 ,
옆 장비 등의 에어 커넥터에 접속합니다 .
2. 세정할 헤드의 바로 밑에 헝겊을 깔아둡니다 .
3. 에어가 새지 않도록 손가락으로 세정용 메인터
넌스 볼트를 뺀 부분을 막고 , 에어 블로우 툴
로 스플라인 샤프트 안을 에어 블로우합니다 .
4. 스플라인 샤프트 선단부에 깔아둔 헝겊에
더러움이 나오지 않는 것을 확인한 후 ,
메인터넌스 볼트를 체결합니다 .
57329-L6-00
n
요점
스플라인 샤프트에서 흘러나오는 IPA 가 깨끗해 질 때까지
Step8~Step9 의 작업을 반복해 주십시오 .
c
주의
배기블로우 에어가 얼굴에 맞닿을 경우가 있으므로 , 반드시
보호안경을 착용해 주십시오 .
c
주의
메인터넌스 볼트에는 , 와셔 팩킹이 끼워져 있으므로 떨어뜨리
지 않도록 주의해 주십시오 .
0
스프링을 겁니다 .
손으로 스프링을 스프링 핀 후크에 걸어 주십시
오.
q
작업을 반복합니다 .
Step7~Step10 의 작업을 반복해서 , 모든 헤드의
스플라인 샤프트안을 세정해 주십시오 .
w
이젝터 유닛의 브래킷을 원상태로 장착
합니다 .
육각렌치로 이젝터 유닛의 브래킷을 볼트 (4 개 )
로 고정해 주십시오 .
e
에어호스와 노즐을 원상태로 장착합니
다.
손으로 노즐을 탈착했을 경우에는 , 원위치의 헤드
에 되돌려 주십시오 .
참고
계속해서 후술의 「4.4.2 부압 상태의 확인」을 실행할 경우는 ,
노즐을 탈착한 상태로 해 두십시오 .

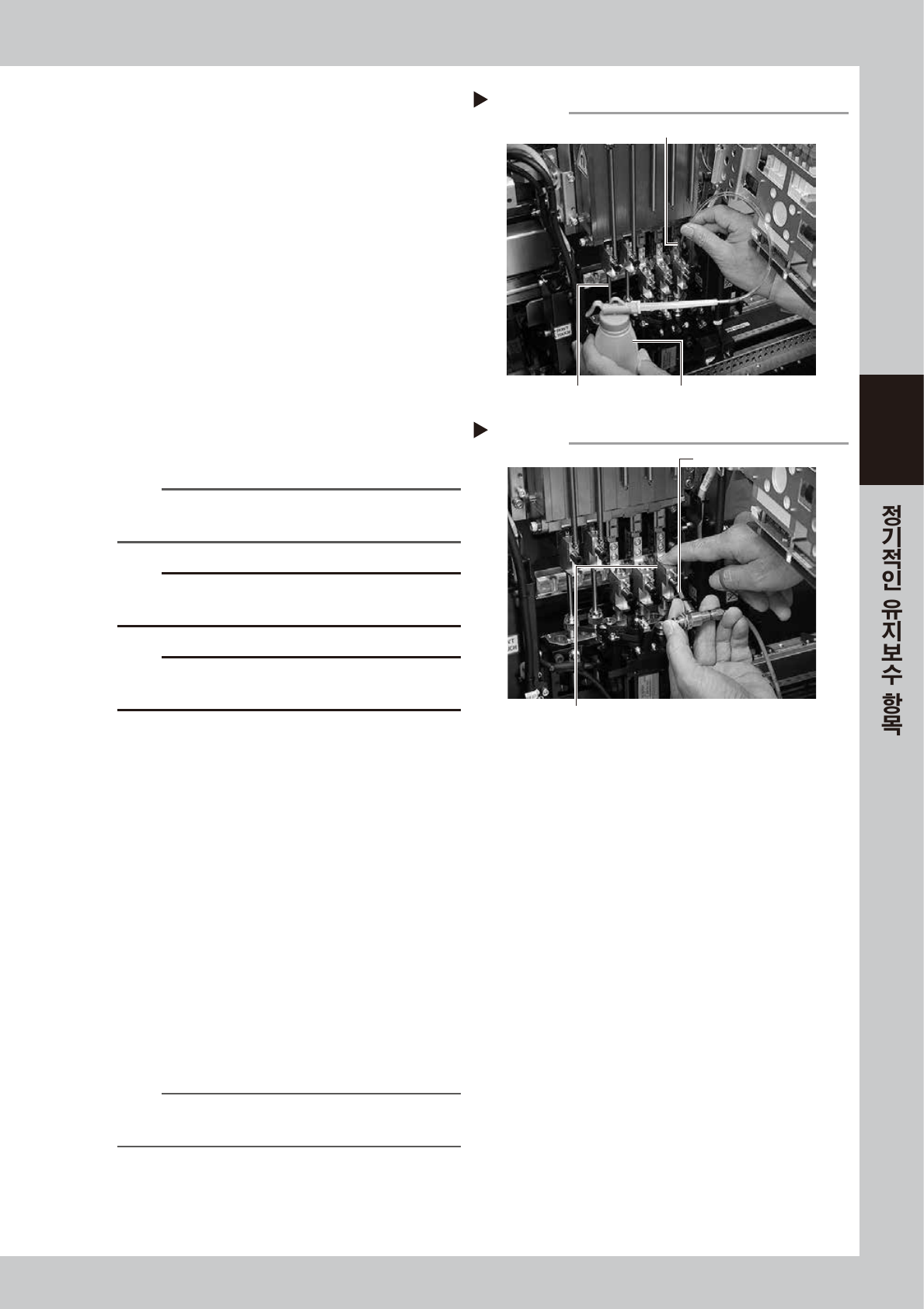

스플라인 샤프트의 세정
Step 8
클리닝 키트의 노즐
스플라인 샤프트 클리닝 키트의 펌프
스플라인 샤프트내의 에어블로우
Step 9
에어블로우 툴
손가락으로 세정용 메인터넌스 볼트를 빼낸 부분을 막는다
3-28
3

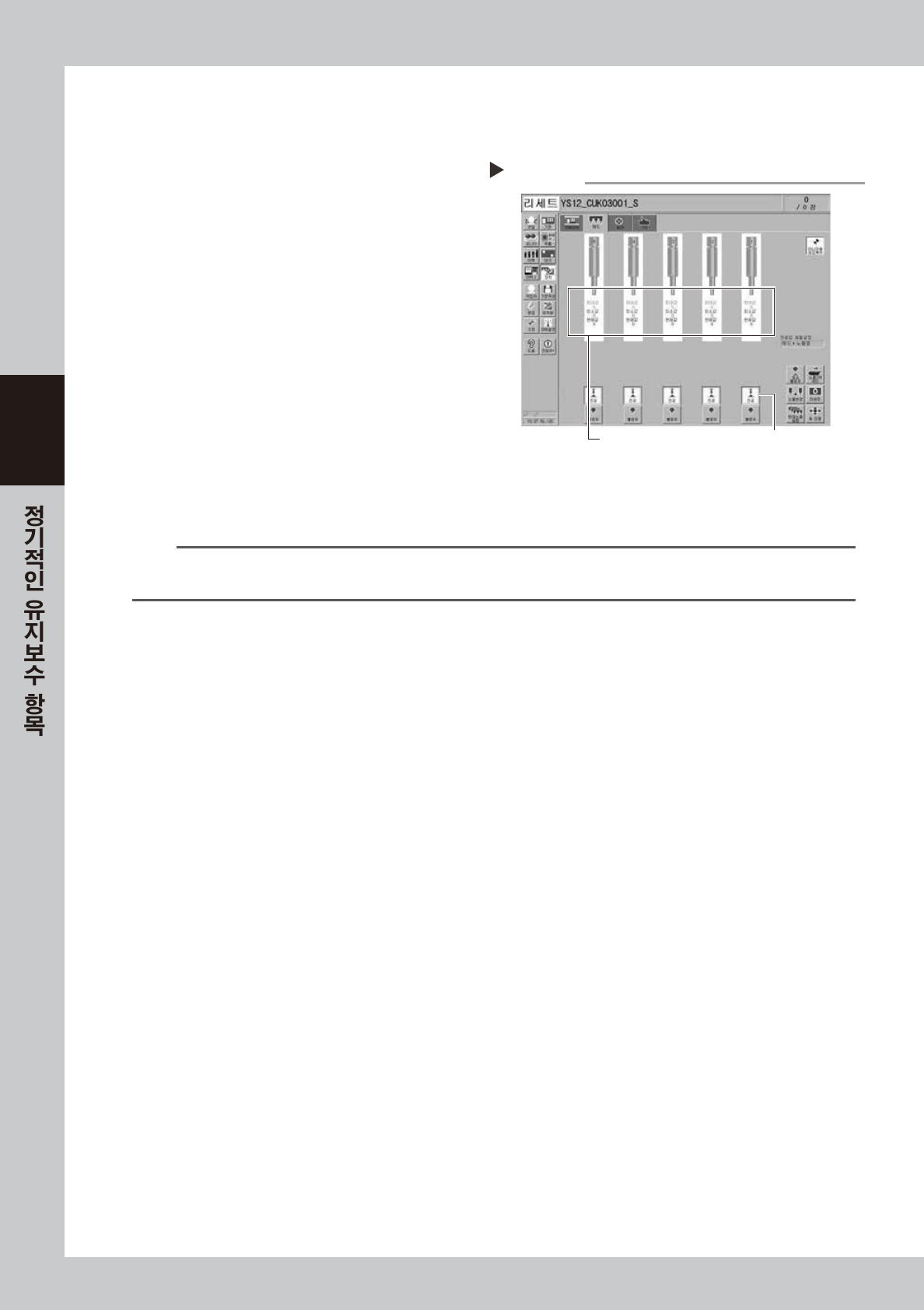

4.4.2 부압 상태의 확인
스플라인 샤프트 내부의 세정이 완료되면 , 다음과 같이 부압확인을 실행합니다.
1
부압 확인을 합니다 .
1. 헤드에 노즐이 없는지 확인해 주십시오 .
2. [ 장치 ]-「헤드」탭 화면을 열고 , [ 진공 ]
버튼을 눌러서 부압을 발생시킵니다 .
화면에 표시되는「최대값」의 수치가 하기의
개방상태의 기준값 이하로 되어 있는지 확인해
주십시오 .
58308-L6-00
2
노즐을 원상태로 장착합니다 .
손으로 노즐을 헤드에 장착하여 주십시오 .
■ 스플라인 에어경로의 기준값
개방상태 :80 이하
밀폐상태 :190 이상
n
요점
스플라인 에어경로의 수치는 , 진공압을 이용한 수치입니다.
에어원 , 환경에 따라서 수치가 다소 다르므로 , 유지 보수시의 참고값으로 해 주십시오 .
부압의 확인
Step 1
[진공] 버튼최대값을 확인한다
3-29
3

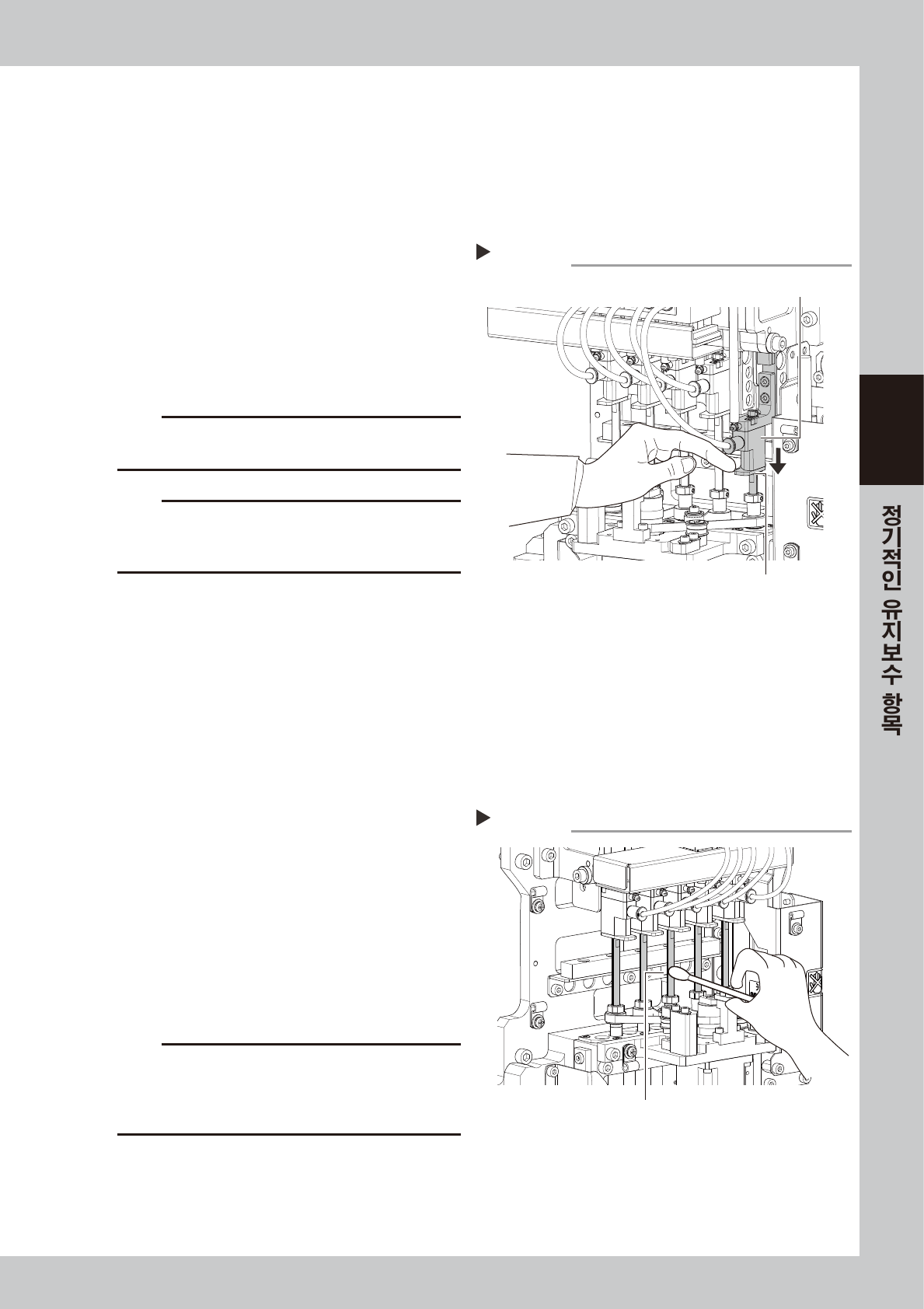

4.4.3 스플라인 샤프트의 Z 축 동작확인
다음과 같이 스플라인 샤프트 Z 축의 동작확인 방법에 대해서 설명합니다.
e
1
헤드 유닛을 이동시킵니다 .
1. 비상정지 버튼을 누르고 장비의 안전커버를 오픈합니다 .
2. 헤드 유닛을 장비정면 앞쪽으로 이동시킵니다 .
2
스플라인 샤프트의 Z 축을 상하로 동작
시킵니다 .
스플라인 샤프트 Z 축의 조인트 블록 하부를
손가락으로 내립니다 . 손을 떼면 원위치로 되돌아
갑니다 . 다른 스플라인 샤프트와 비교해서 , 무게
나 움직임 , 이음의 발생 여부를 확인해 주십시오 .
57364-L6-0 0
c
주의
샤프트 부품을 만지면 , 표면에 구리스가 없어져서 녹이 생길
우려가 있으므로 , 주의해 주십시오 .
c
주의
스플라인 샤프트에 이상이 있는 상태에서의 장비운전은 ,
치명적인 트러블을 초래할 가능성이 있으므로 운전을 중지
하고 대리점으로 연락해 주십시오 .
4.4.4 스플라인 샤프트 주변의 확인과 청소
다음과 같이 스플라이내 샤프트 주변의 확인과 청소를 실시합니다.
e
1
헤드 유닛을 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를 오픈합니다 .
2. 헤드유닛을 장비정면 앞쪽으로 이동시킵니다 .
2
스플라인 샤프트의 주변을 육안으로
확인합니다 .
스플라인 샤프트에 더러움이나 이물질의 부착
여부를 확인해 주십시오 .
3
스플라인 샤프트를 청소합니다 .
이물질이나 더러움이 부착되어 있을 경우에는 ,
먼지가 나지 않는 종이 와이퍼나 면봉 등으로 ,
스플라인 샤프트를 닦습니다 .
57330-L6-10
c
주의
스플라인 샤프트의 표면에 구리스가 없어지면 , 표면에 녹이
생길 우려가 있으므로 , 구리스는 완전히 제거하지 마십시오 .
단, 상기의 청소 작업으로 인해 구리스가 제거되었을 경우는,
후술을 참조해서 구리스를 도포해 주십시오 .
Ｚ축의 동작
Step 2
이 부위를 손으로 내린다
ジョイントブロック
스플라인 샤프트의 청소
Step 3
면봉
