3-30 3 4. 4.5 스 플라인 샤 프 트 의 급유 ( 필요 시에만 ) n 요점 스 플 라 인 샤 프트 (Z 축 ) 는 , 기 본적 으로 급 유 할 필 요가 없 습 니 다 . 단 , 맨 손 으로 만 지 거 나 용 제 등이 샤 프트 에 튀 어 서 표 면 의 구리 스가 없 어 지 면 녹이 생 길 우려 가 있 으므 로 , 필 요 에 따라 녹 을 방 지 하는 목 적 으로 지 정 구리 스 (NSL…
3-29
3
4.4.3 스플라인 샤프트의 Z 축 동작확인
다음과 같이 스플라인 샤프트 Z 축의 동작확인 방법에 대해서 설명합니다.
e
1
헤드 유닛을 이동시킵니다 .
1. 비상정지 버튼을 누르고 장비의 안전커버를 오픈합니다 .
2. 헤드 유닛을 장비정면 앞쪽으로 이동시킵니다 .
2
스플라인 샤프트의 Z 축을 상하로 동작
시킵니다 .
스플라인 샤프트 Z 축의 조인트 블록 하부를
손가락으로 내립니다 . 손을 떼면 원위치로 되돌아
갑니다 . 다른 스플라인 샤프트와 비교해서 , 무게
나 움직임 , 이음의 발생 여부를 확인해 주십시오 .
57364-L6-0 0
c
주의
샤프트 부품을 만지면 , 표면에 구리스가 없어져서 녹이 생길
우려가 있으므로 , 주의해 주십시오 .
c
주의
스플라인 샤프트에 이상이 있는 상태에서의 장비운전은 ,
치명적인 트러블을 초래할 가능성이 있으므로 운전을 중지
하고 대리점으로 연락해 주십시오 .
4.4.4 스플라인 샤프트 주변의 확인과 청소
다음과 같이 스플라이내 샤프트 주변의 확인과 청소를 실시합니다.
e
1
헤드 유닛을 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를 오픈합니다 .
2. 헤드유닛을 장비정면 앞쪽으로 이동시킵니다 .
2
스플라인 샤프트의 주변을 육안으로
확인합니다 .
스플라인 샤프트에 더러움이나 이물질의 부착
여부를 확인해 주십시오 .
3
스플라인 샤프트를 청소합니다 .
이물질이나 더러움이 부착되어 있을 경우에는 ,
먼지가 나지 않는 종이 와이퍼나 면봉 등으로 ,
스플라인 샤프트를 닦습니다 .
57330-L6-10
c
주의
스플라인 샤프트의 표면에 구리스가 없어지면 , 표면에 녹이
생길 우려가 있으므로 , 구리스는 완전히 제거하지 마십시오 .
단, 상기의 청소 작업으로 인해 구리스가 제거되었을 경우는,
후술을 참조해서 구리스를 도포해 주십시오 .
Ｚ축의 동작
Step 2
이 부위를 손으로 내린다
ジョイントブロック
스플라인 샤프트의 청소
Step 3
면봉
3-30
3
4.4.5 스플라인 샤프트의 급유 ( 필요시에만 )
n
요점
스플라인 샤프트 (Z 축 ) 는 , 기본적으로 급유할 필요가 없습니다. 단 , 맨손으로 만지거나 용제 등이 샤프트에 튀어서 표면의 구리
스가 없어지면 녹이 생길 우려가 있으므로 , 필요에 따라 녹을 방지하는 목적으로 지정 구리스 (NSL) 를 엷게 도포해 주십시오 .
e
1
헤드 유닛을 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 헤드유닛을 정면 앞쪽으로 이동시킵니다 .
2
스플라인 샤프트를 청소합니다 .
먼지가 나지 않는 종이 와이퍼와 면봉으로 , 스플
라인 샤프트를 닦습니다 .
57365-L6-00
3
스플라인 샤프트에 구리스를 도포합니
다.
보호장갑을 낀 손에 지정 구리스(NSL)를 묻혀서,
샤프트 부분의 표면에 골고루 엷게 도포해 주십시
오.
57366-L6-00
4
구리스를 닦아냅니다 .
1. 손으로 스플라인 샤프트를 수차례 상하로
동작시킵니다 .
2. 먼지가 나지 않는 종이 와이퍼나 면봉 등으로
샤프트의 상하단에 고여있는 여분의 구리스를
닦아 주십시오 .
c
주의
구리스를 닦을 때에는 , 스플라인 샤프트 표면의 구리스가
완전히 제거되지 않도록 주의해 주십시오 .

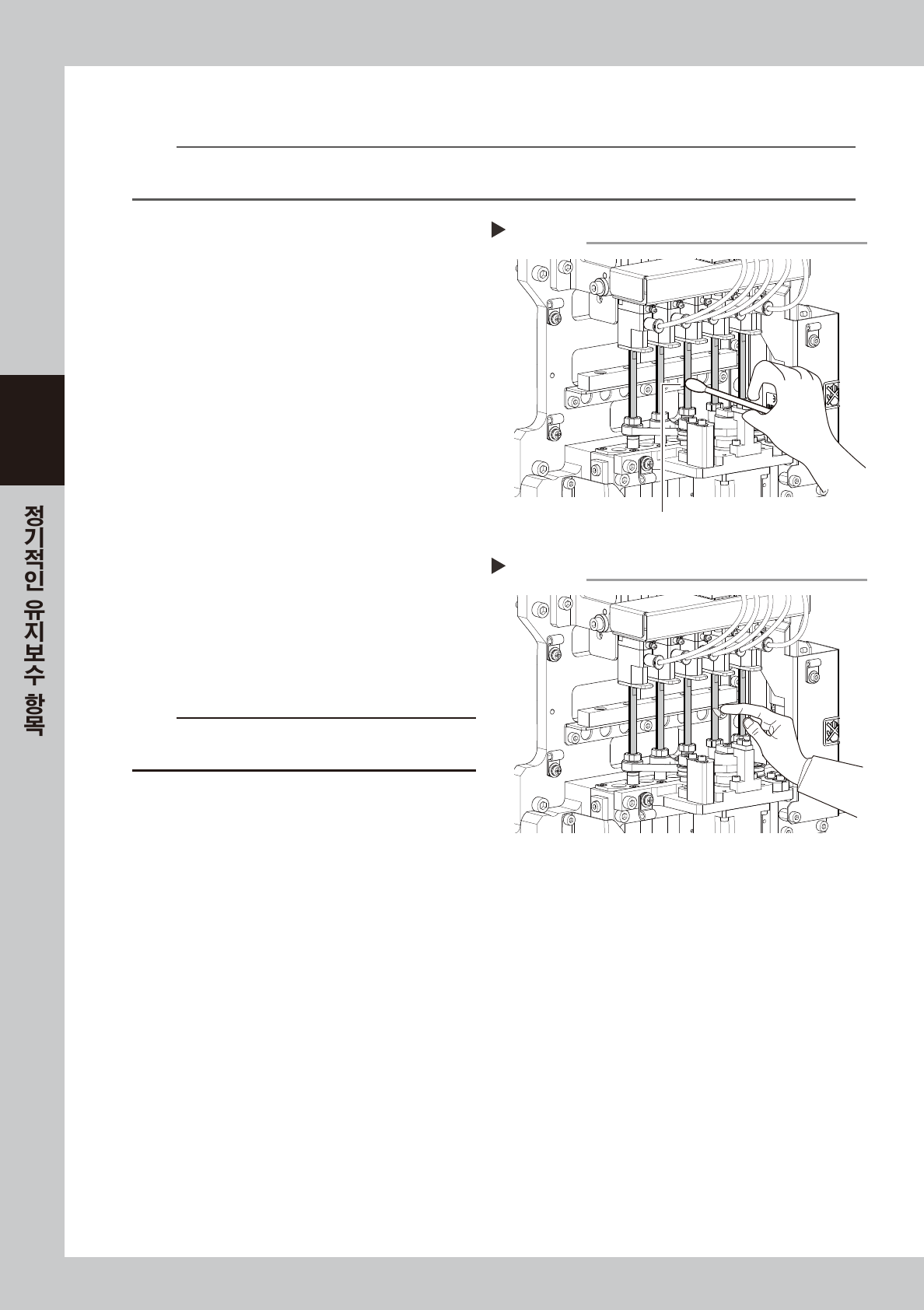

스플라인 샤프트의 청소
Step 2
면봉
스플라인 샤프트의 구리스 도포
Step 3
3-31
3

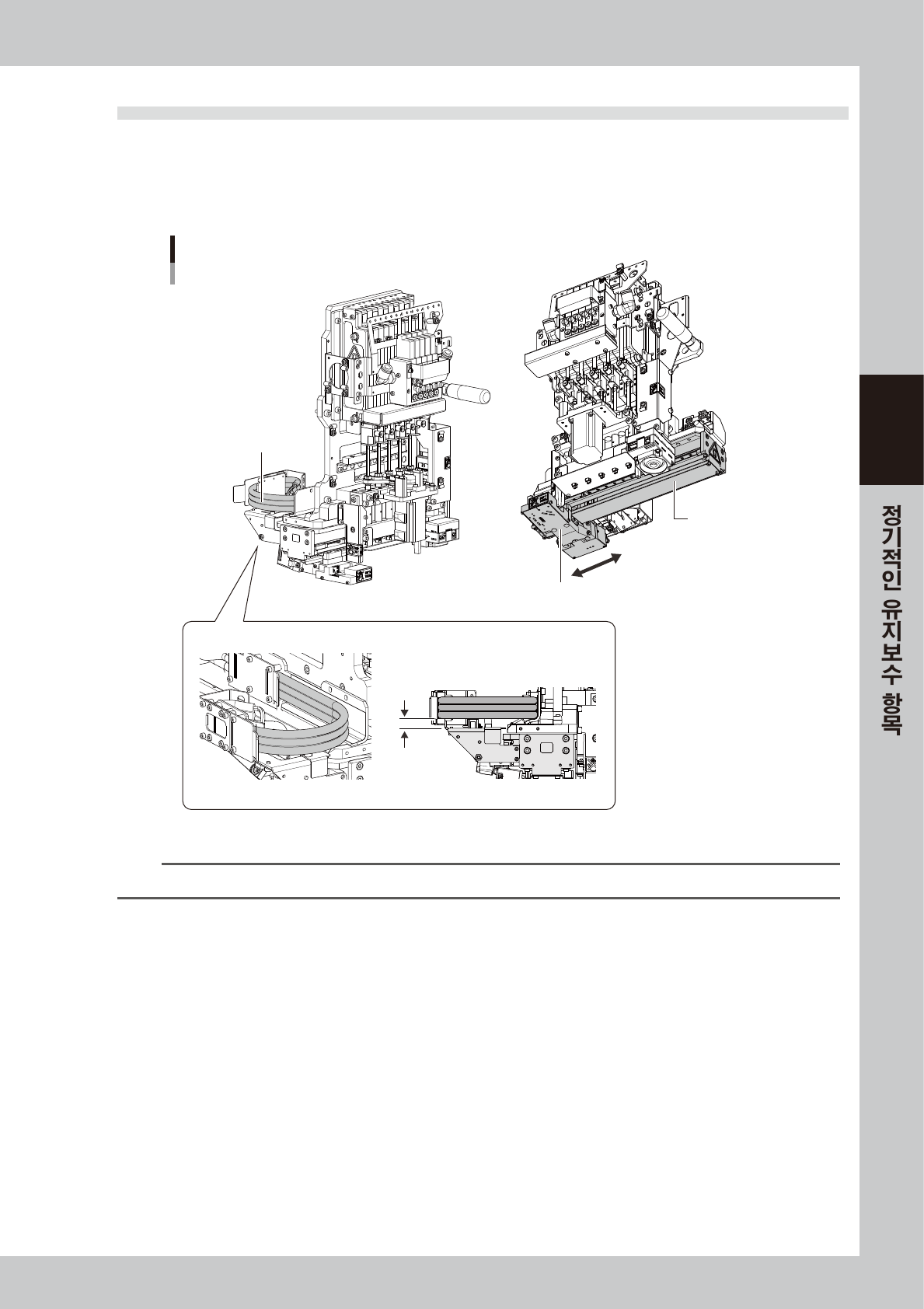

4.5 SC 축 플렉스 케이블의 확인 (YS12P)
SC 축 플렉스 케이블은, 스캔카메라 이동에 맞춰서 하네스가 늘어지지 않도록 케이블 자체에 강도를 가진
평형복합 케이블로 되어 있습니다. 하지만 장기간 사용하면 강도구조체의 열화나 변형에 의해 늘어짐이 발생
할 경우가 있습니다. 케이블에 늘어짐이 발생하면 , 가동부에 접촉해서 트러블의 원인이 될 가능성이 있습니
다. 정기적으로 확인해서 , 늘어짐이 눈에 띄기 시작하면 교환하실 것을 권장합니다.
SC축부
SC축 플렉스 케이블의 상태확인 （YS12P)
헤드 유닛
스캔 카메라부
플렉스 케이블
플렉스 케이블에 늘어짐이 없을 것
57331-L6-10
n
요점
SC 축 케이블에 늘어짐이 발생했을 경우는, 판매 대리점 또는 야마하로 연락해 주십시오 .
