4.6 에어 / 미스트 필터의 점검과 교환
에어 컴프레서 내의 오일 , 물, 불순물 등이 장비 안으로 유입되지 않도록, 본 장비에는 에어필터 및 미스트
필터가 사용되어 있습니다. 이들 필터의 점검과 청소방법 및 내부의 필터 엘리먼트를 교환하는 방법에 대해서
다음과 같이 설명합니다. 작업을 안전하게 하기 위해서 , 반드시 공급에어 접속부의 에어 커플러를 분리하고
작업해 주십시오 .
1
공급 에어의 에어 커플러를 분리합니
다.
1. 에어 공급 / 배출 밸브를 우측으로 돌려서 에어
공급을 차단합니다 .
2. 공급에어 접속부의 에어 커플러를 분리합니
다.
57367-L6 - 00
c
주의
커플러를 분리할 때에는 , 큰 배기음이 발생하므로 , 주의해
주십시오 . 또한 , 오일이나 , 물 , 불순물 등이 튈 가능성이 있
으므로 주의해 주십시오 .
2
컵 안을 체크합니다 .
필터 컵 안에 오일 또는 물이 들어 있는지 확인해
주십시오 . 컵 안이 더러워져 있을 경우는 , 다음의
Step3~4 의 순서에 따라서 청소해 주십시오 .
참고
컵 하단의 드레인콕은 , 오토드레인 타입입니다.
컵 안에 오일이나 물이 차면 자동적으로 배출됩니다.
3
필터 컵을 분리합니다 .
1. 필터 컵의 버튼을 누르면서 우측으로 돌립니
다.
2. 필터 하우징의「IN」표시부에 버튼을 맞추고 ,
컵을 밑으로 당겨서 뺍니다 .
57332-L 6 -10

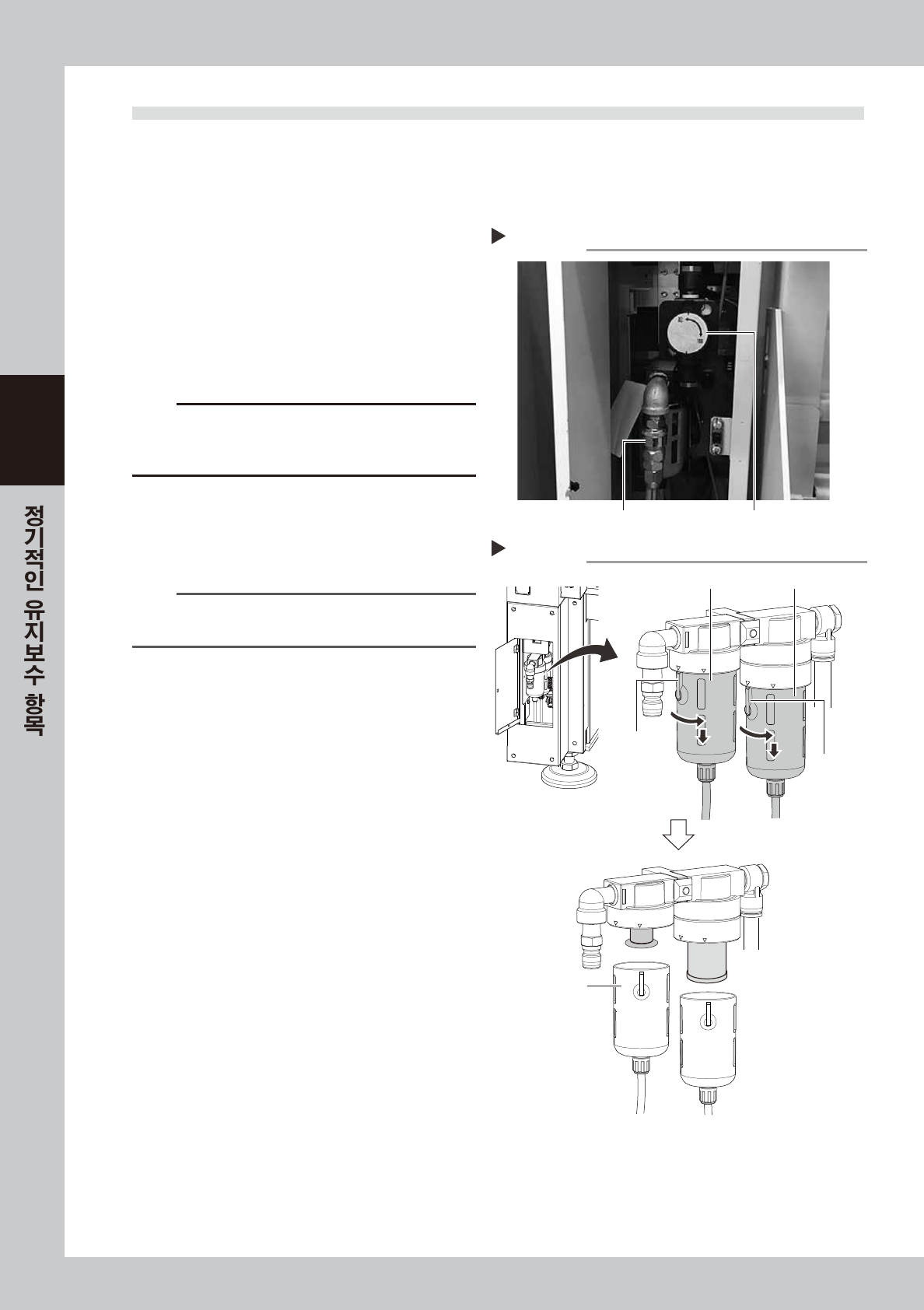

에어 커플러의 분리
Step 1
에어 커플러 공급/배출 밸브
Lock
IN
Lock
IN
필터 컵의 분리
Step 3
에어 필터
오일 미스트 필터
버튼
LOCK
IN
LOCK
IN
버튼
필터 컵
3-33
3
4
컵 안의 더러움을 청소합니다 .
1. 컵을 가볍게 물세척합니다 .
2. 물을 섞은 중성세제로 다시 안을 씻어냅니다 .
3. 에어 블로우한 후 , 헝겊으로 수분을 닦습니다 .
57333-L6-00
5
필터 엘리먼트를 분리합니다 .
에어 필터 :
엘리먼트 ASSY 를 좌측으로 돌려서 분리합니
다 . 에어 필터 엘리먼트는 상하의 어뎁터에
끼워져 있습니다 .
오일 미스트 필터 :
필터 엘리먼트를 좌측으로 돌려서 분리합니다.
57334-L6 -10
6
엘리먼트의 상태를 확인합니다 .
필터 엘리먼트에 더러움이나 막힘의 유무를 확인
합니다 . 더러워져 있거나 막혀 있을 경우에는
새로운 필터 엘리먼트로 교환해 주십시오 .
7
필터 엘리먼트를 장착합니다 .
분리했을 때와 반대순으로 필터 엘리먼트를 장착
해 주십시오 .
8
필터 컵을 장착합니다 .
1. 필터 하우징의「IN」표시부에 컵의 버튼을
맞춰서 컵을 위로 밀어 올립니다 .
2. 「LOCK」표시부까지 컵을 좌측으로 돌려서
잠금니다 .
57335 - L 6 -10
참고
「LOCK」표시부까지 컵을 돌리면 , 찰칵하고 소리가 납니다.
9
에어 커플러를 장착합니다 .
1. 에어 커플러를 접속해서 , 에어가 새지 않는지
확인합니다 .
2. 에어 공급 / 배출 밸브를 좌측으로 돌려서 전환
합니다 .

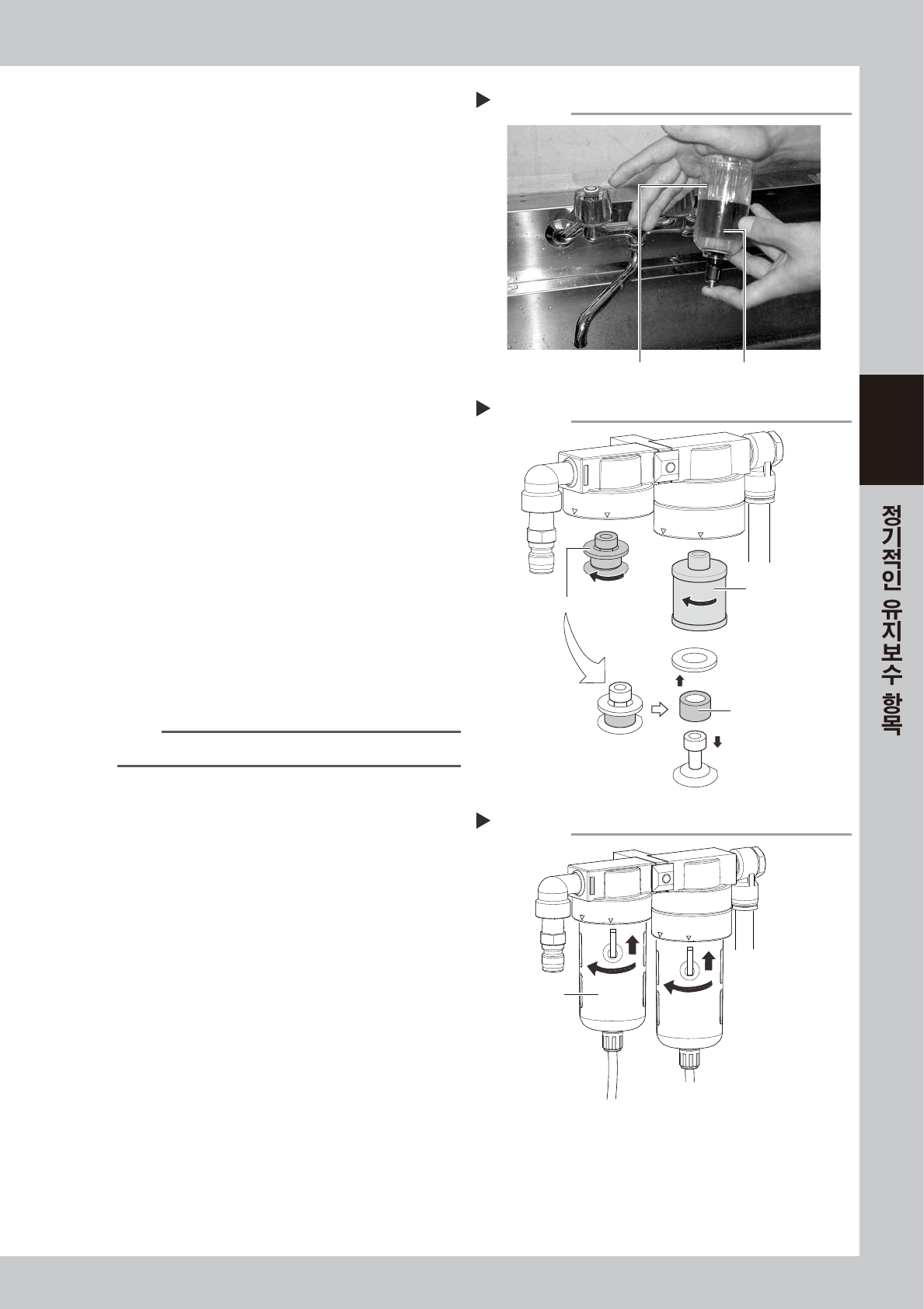

컵의 세척
Step 4
필터 컵
물을 섞은 중성세제
필터 엘리먼트의 분리
Step 5
오일 미스트 필터
엘리먼트
에어 필터 엘리먼트
에어 필터 엘리먼트 ASSY
Lock
IN
Lock
IN
필터 컵의 장착
Step 8
필터 컵
3-34
3
5. 6 개월
5.1 피듀셜 카메라의 청소
피듀셜 마크 인식 카메라는 , 헤드 유닛의 우측에 장착되어 있습니다. ( 좌측 카메라는 옵션)
먼지 등으로 인해 조명 유닛이 더러워질 경우가 있으므로 , 정기적으로 청소하실 것을 권장합니다.
c
주의
청소시에는 카메라 각 부에 강한 힘을 가하지 않도록 주의해 주십시오 . 카메라의 광축조정에 오류가 생길 수 있습니다 .
c
주의
조명 등의 트러블이나 문제가 발생한 경우에는 판매 대리점 또는 야마하로 연락해 주십시오 . 자체적인 분해와 청소는 보장해
드릴 수 없습니다 .
1
헤드 유닛을 이동합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전 커버를
오픈합니다 .
2. 헤드 유닛을 장비정면 앞쪽으로 이동시킵니다 .
2
조명 부분을 청소합니다 .
블로워 브러시를 사용해서 조명 부분의 먼지를
제거해 주십시오 .
57336-L6-10
3
반사판을 청소합니다 .
면봉에 렌즈 클리너를 조금 묻혀서 우측 그림의
반사판 부분을 닦아 주십시오 .
57338-L6-00
참고
블로워 브러시 및 렌즈 클리너는 옵션 구입품입니다 .
피듀셜 카메라 조명
블로워 브러시로 먼지 털어내기
Step 2
블로워 브러시
Step 3
렌즈 클리너를 적신 면봉
반사판의 청소
반사판
