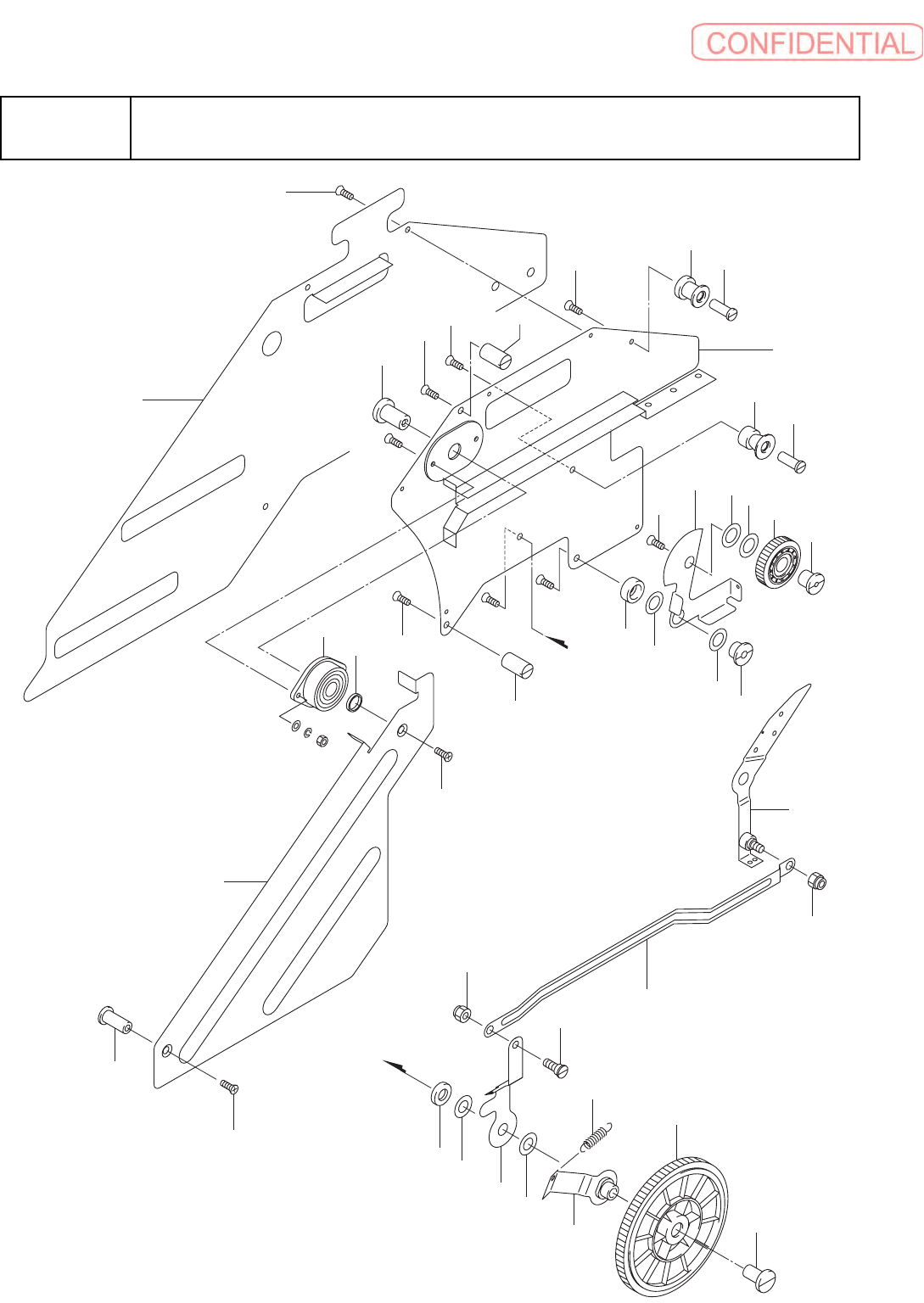

7-1 7 スプライシングカセット (GAK-1212/ES) 1/3 Splicing Cassette (GAK-1212/ES) 1/3 A A 33 19 21 22 27 29 23 33 31 31 13 14 8 4 7 7 6 5 17 18 15 16 33 20 28 3 9 26 30 12 2 30 32 28 10 11 24 33 34 34 23 1 25
6-12
6
スプライシングカセット(GAK-1208/ES) 3/3
Splicing Cassette (GAK-1208/ES) 3/3
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
7-1
7
スプライシングカセット(GAK-1212/ES) 1/3
Splicing Cassette (GAK-1212/ES) 1/3
A
A
33
19
21
22
27
29
23
33
31
31
13
14
8
4
7
7
6
5
17
18
15
16
33
20
28
3
9
26
30
12
2
30
32
28
10
11
24
33
34
34
23
1
25
7-2
7
スプライシングカセット(GAK-1212/ES) 1/3
Splicing Cassette (GAK-1212/ES) 1/3
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
1 X-2108-619-1
ﾃ
-
ﾌﾟ
ｶﾞｲﾄﾞ
(12mm) ASSY
TAPE GUIDE (12mm) ASSY
1
2 X-2108-620-1
ﾏｷﾄﾘ
ﾚﾊﾞ
-(2)ASSY
TAKE-UP LEVER (2) ASSY
1
3 X-2108-622-1
ｳｴ
ﾌｲ
-
ﾄﾞ
ﾚﾊﾞ
- (12mm) ASSY
UPPER FEED LEVER (12mm) ASSY
1
4 2-669-896-01
ﾃ
-
ﾌﾟ
ｵｻｴ
ﾚﾊﾞ
-
TAPE RETAINER LEVER
1
5 2-669-891-01
ﾍﾞｱﾘﾝｸﾞ
ｼﾔﾌﾄ
(12mm)
BEARING SHAFT (12mm)
1
6 2-669-910-01
ﾃ
-
ﾌﾟ
ｵｻｴ
ﾛ
-
ﾗ（
12mm)
TAPE RETAINER ROLLER (12mm)
1
7 3-701-447-11
10
ﾎﾟﾘ
ﾜﾂｼﾔ
WASHER
2
W10
8 7-682-248-02
ｼﾞﾕｳｼﾞ
ｱﾅﾂｷ
ｻﾗ
ｺﾈｼﾞ
(+CROSS)
FLAT HEAD SCREW
1
+K 3*8
9 2-669-912-01
ﾘﾝｸ
ﾚﾊﾞ
-
LINK LEVER
1
10 2-669-909-02
ﾏｷﾄﾘ
ﾛ
-
ﾗ
(12~16mm)
TAKE-UP ROLLER (12~16mm)
1
11 2-669-874-02
ﾏｷﾄﾘ
ﾚﾊﾞ
-
ｼﾔﾌﾄ
(12mm)
TAKE-UP LEVER SHAFT (12mm)
1
12 2-669-875-01
ﾏｷﾄﾘ
ﾚﾊﾞ
-
ｽﾍﾟ
-
ｻ
(12mm)
TAKE-UP LEVER SPACER (12mm)
1
13 2-669-892-02
ﾃ
-
ﾌﾟ
ｵｻｴ
ﾚﾊﾞ
-
ｼﾔﾌﾄ
TAPE RETAINER LEVER SHAFT
1
14 2-669-893-02
ﾃ
-
ﾌﾟ
ｵｻｴ
ｽﾍﾟ
-
ｻ
TAPE RETAINER SPACER
1
15 2-669-877-02
ｶﾞｲﾄﾞ
ﾛ
-
ﾗ
(2)(12mm)
GUIDE ROLLER (2)(12mm)
1
16 2-669-878-01
ﾛ
-
ﾗ
ｼﾔﾌﾄ
(2)(12mm)
ROLLER SHAFT (2)(12mm)
1
17 2-669-879-01
ｶﾞｲﾄﾞ
ﾛ
-
ﾗ
(3)(12mm)
GUIDE ROLLER (3)(12mm)
1
18 2-669-880-01
ﾛ
-
ﾗ
ｼﾔﾌﾄ
(3)(12mm)
ROLLER SHAFT (3)(12mm)
1
19 2-669-881-01
ﾘ
-
ﾙ
ｼﾔﾌﾄ
(12mm)
REEL SHAFT (12mm)
1
20 2-669-922-02
ﾘ
-
ﾙ
ﾎﾙﾀﾞ
(1)
REEL HOLDER (1)
1
21 2-669-923-01
ﾘ
-
ﾙ
ﾎﾙﾀﾞ
(2)
REEL HOLDER (2)
1
22 2-669-894-01
ﾘ
-
ﾙ
ﾎﾙﾀﾞｽﾍﾟ
-
ｻ
(12mm)
REEL HOLDERSPACER (12mm)
1
23 2-669-895-01
ｽﾄﾂﾊﾟ
(12mm)
STOPPER (12mm)
2
24 2-669-898-01
ﾘ
-
ﾙ
ﾎﾙﾀﾞ
ｼﾔﾌﾄ
(12mm)
REEL HOLDER SHAFT (12mm)
1
25 2-669-902-01
ﾘﾝｸ
ﾋﾟﾝ
LINK PIN
1
26 2-669-913-01
ﾏｷﾄﾘ
ﾚﾊﾞ
-(1)(12mm)
TAKE-UP LEVER (1)(12mm)
1
