7-12 7 スプライシングカセット (GAK-1212/ES) 3/3 Splicing Cassette (GAK-1212/ES) 3/3 ｲﾗｽﾄ番号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q'ty 備考 Remarks 同期 Repl.
7-11
7
スプライシングカセット(GAK-1212/ES) 3/3
Splicing Cassette (GAK-1212/ES) 3/3
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
27 4-706-629-02
ｶｾﾂﾄ
ｼ
-
ﾙ
CASSETTE SEAL
1
28 7-682-247-02
ｼﾞﾕｳｼﾞ
ｱﾅﾂｷ
ｻﾗ
ｺﾈｼﾞ
(+CROSS)
FLAT HEAD SCREW
2
+K 3*6
29 7-684-000-01
ﾛﾂｶｸ
ﾅﾂﾄ
M3, TYPE2
HEX NUT M3, TYPE2
2
30 7-684-000-02
ﾛﾂｶｸ
ﾅﾂﾄ
M4, TYPE2
HEX NUT M4, TYPE2
1
31 7-684-000-08
ﾛﾂｶｸ
ﾅﾂﾄ
M3, TYPE3
HEX NUT M3, TYPE3
1
32 7-688-000-11
ｽﾌﾟﾘﾝｸﾞ
ﾜﾂｼﾔ
3, TYPE2
SPRING WASHER 3, TYPE2
4
SW3, TYPE2
33 7-688-000-12
ｽﾌﾟﾘﾝｸﾞ
ﾜﾂｼﾔ
4, TYPE2
SPRING WASHER 4, TYPE2
1
SW4, TYPE2
34 7-681-000-12
ｼﾞﾕｳｼﾞ
ｱﾅﾂｷ
ｻﾗ
ｺﾈｼﾞ
(+CROSS)
FLAT HEAD SCREW
4
+K 4*8
35 7-681-000-44
ｼﾞﾕｳｼﾞ
ｱﾅﾂｷ
ﾅﾍﾞ
ｺﾈｼﾞ
(+CROSS)
FLAT HEAD SCREW
1
+P 3*5
36 2-669-911-02
ｶﾞｲﾄﾞ
ﾛ
-
ﾗ
(1)(12mm)
GUIDE ROLLER (1)(12mm)
1
37 2-669-872-01
ﾛ
-
ﾗ
ｼﾔﾌﾄ
(1)(12mm)
ROLLER SHAFT (1)(12mm)
1
38 2-669-899-02
ｵｻｴ
ﾈｼﾞﾘ
ｺｲﾙ
ﾊﾞﾈ
RETAINER SPRING TENSION
1
39 7-624-000-05
E
ｶﾞﾀ
ﾄﾒﾜ
3 (
ｼﾞｸﾖｳ
)
E-RING 3 (FOR AXIS)
1
7-12
7
スプライシングカセット(GAK-1212/ES) 3/3
Splicing Cassette (GAK-1212/ES) 3/3
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.

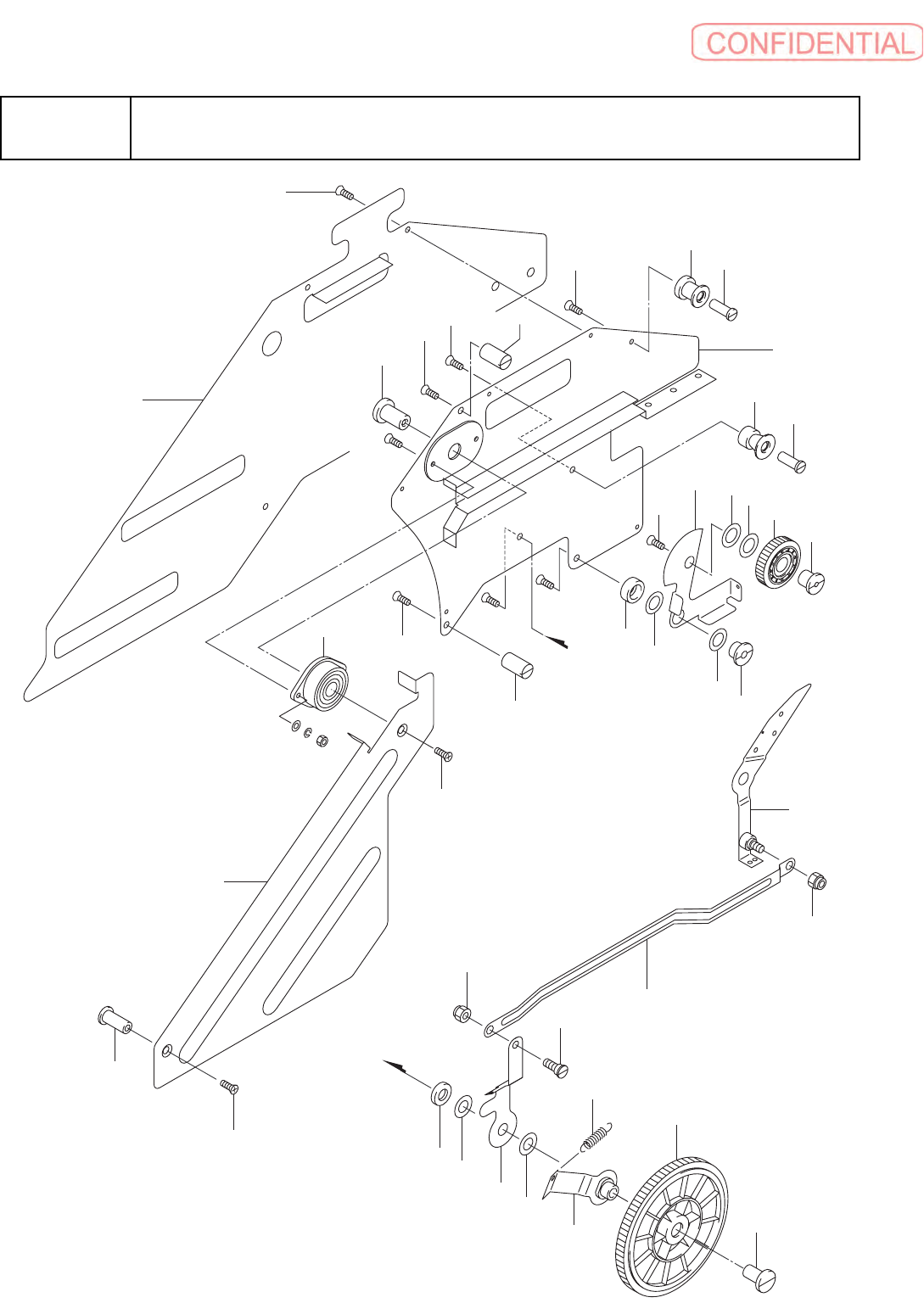

8-1
8
スプライシングカセット(GAK-1608/ES) 1/3
Splicing Cassette (GAK-1608/ES) 1/3
A
A
32
19
21
26
28
22
32
30
30
13
14
8
4
7
7
6
5
17
18
15
16
32
20
27
3
9
25
29
12
2
29
31
27
10
11
23
32
33
33
22
1
24
