RHS2B
操作手册
DA4OCC-31-040-B0 5.2-13
5.2 生产
当选择了手工上料(识别)功能时
1. 打开前盖.
机器将安全停机。
=备注=
确保已经移去所有没有插入的元件。如果机器内残留有错误插入的元件，则会损坏插盘。
禁止从后控制台启动操作。
2． 手工将元件装到插盘上。
3． 盖上前盖.
4. 在主控制面板按下 <START> 键

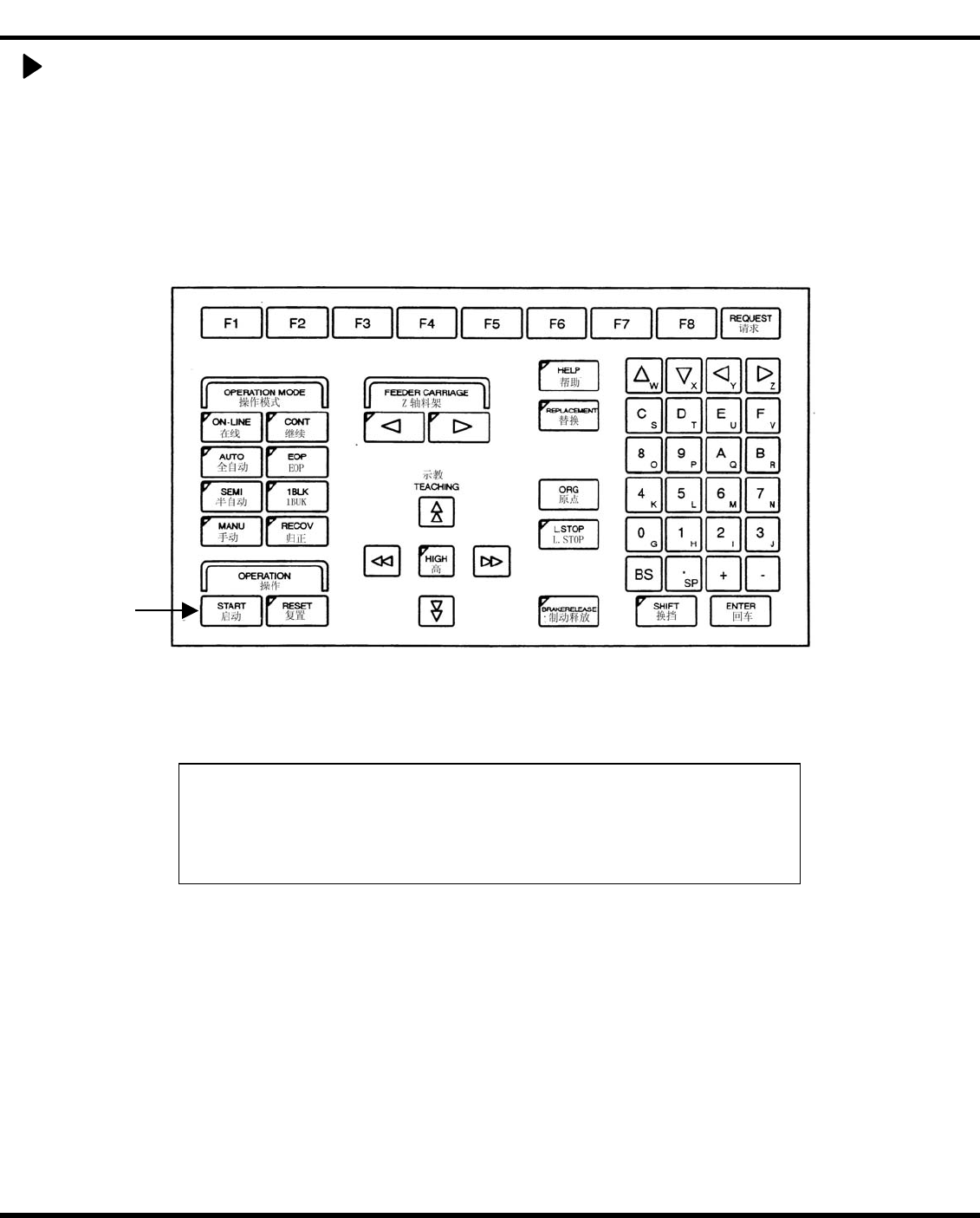

图 5.2-16： 主控制面板
5. 按下 <START> 键
在识别元件且完成补插后，出现以下信息：
INSERTION RECOVERY COMPLETED [补插完成]
RECOVERY FOR INSERTION ERROR COMPLETED [插入错误补插完成]
PRESS <START>TO RESUME PRODUCTION [按<START>键恢复生产]
图 5.2-17： 元件补插完成信息
6. 按下 <START> 键 ，恢复操作.
=备注=
如果在补插过程中出现错误，则按照上述“手工上料(无识别)”一节所述同样的程序进行操作。
4-6
RHS2B
操作手册
5.2-14 DA4OCC-31-040-B0
5.2 生产
当选择了自动上料时 (无高度测量) 时
1. 打开前盖
机器将安全停机。
=备注=
确保已经移去所有没有插入的元件。如果机器内残留有错误插入的元件，则会损坏插盘。
禁止从后控制台启动操作。
2.
盖上前盖.
3.
在主控制面板按下 <ENTER>键。

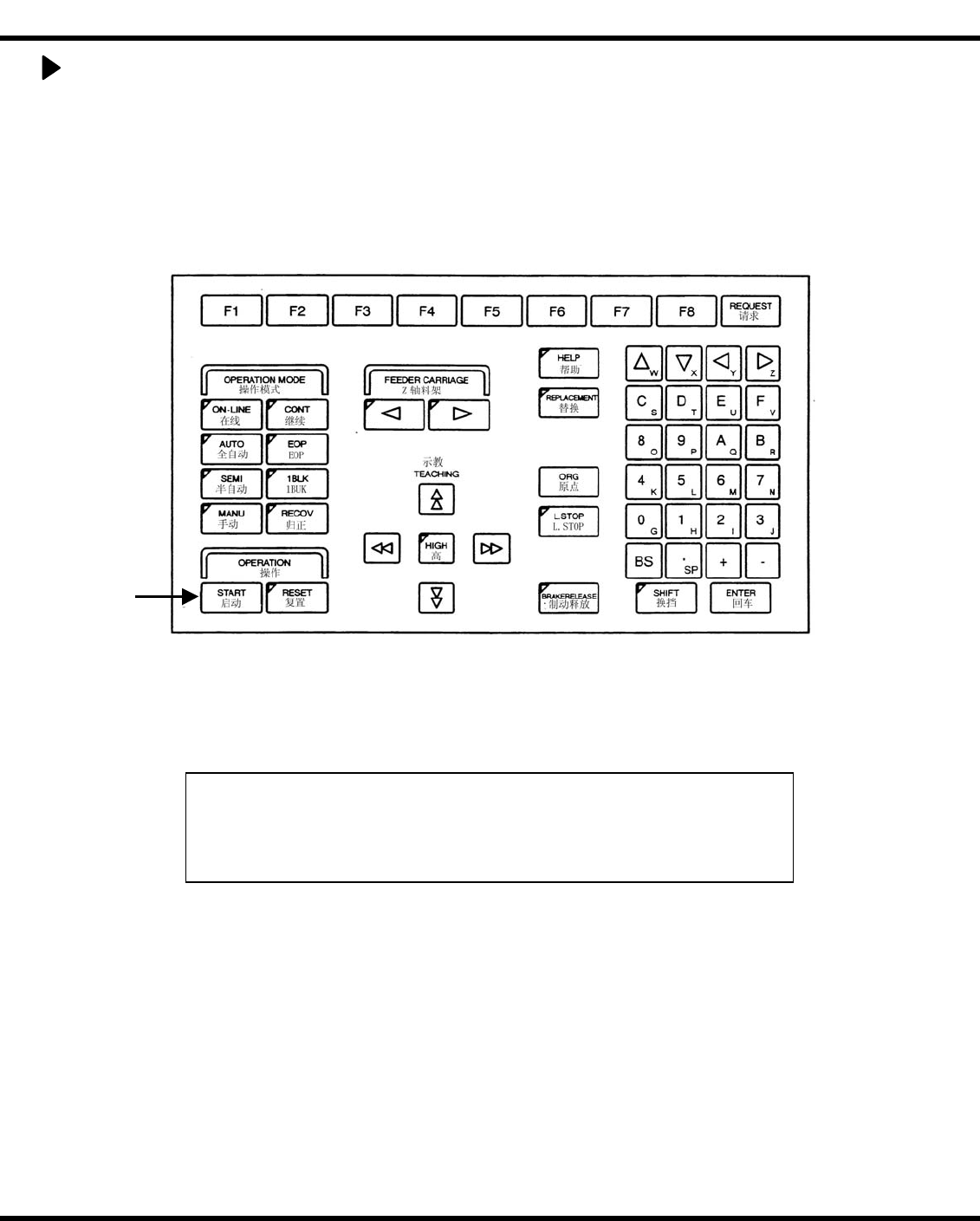

图 5.2-18： 主控制面板
4.
按下 <START> 键。
这可以使托盘传送尚未插入到插盘的元件，在自动上料之后，将开始补插动作。
补插完成后，将出现以下信息
INSERTION RECOVERY COMPLETED [补插完成]
RECOVERY FOR INSERTION ERROR COMPLETED [插入错误补插完成]
PRESS <START>TO RESUME PRODUCTION [按<START>键恢复生产]
图 5.2-19： 元件补插完成信息
5. 按下 <ENTER> 键恢复操作.
=备注=
如果在补插过程中出现错误，则按照上述“手工上料(无识别)”一节所述同样的程序进行操作。
3-5
RHS2B
操作手册
DA4OCC-31-040-B0 5.2-15
5.2 生产
当选择自动上料 (高度测量) 时
1. 打开前盖
机器将安全停机。.
=备注=
确保已经移去所有没有插入的元件。如果机器内残留有错误插入的元件，则会损坏插盘。
禁止从后控制台启动操作。
2．
盖上前盖.
3．
在主控制面板按下 <ENTER>键， 对安全停机进行复置。

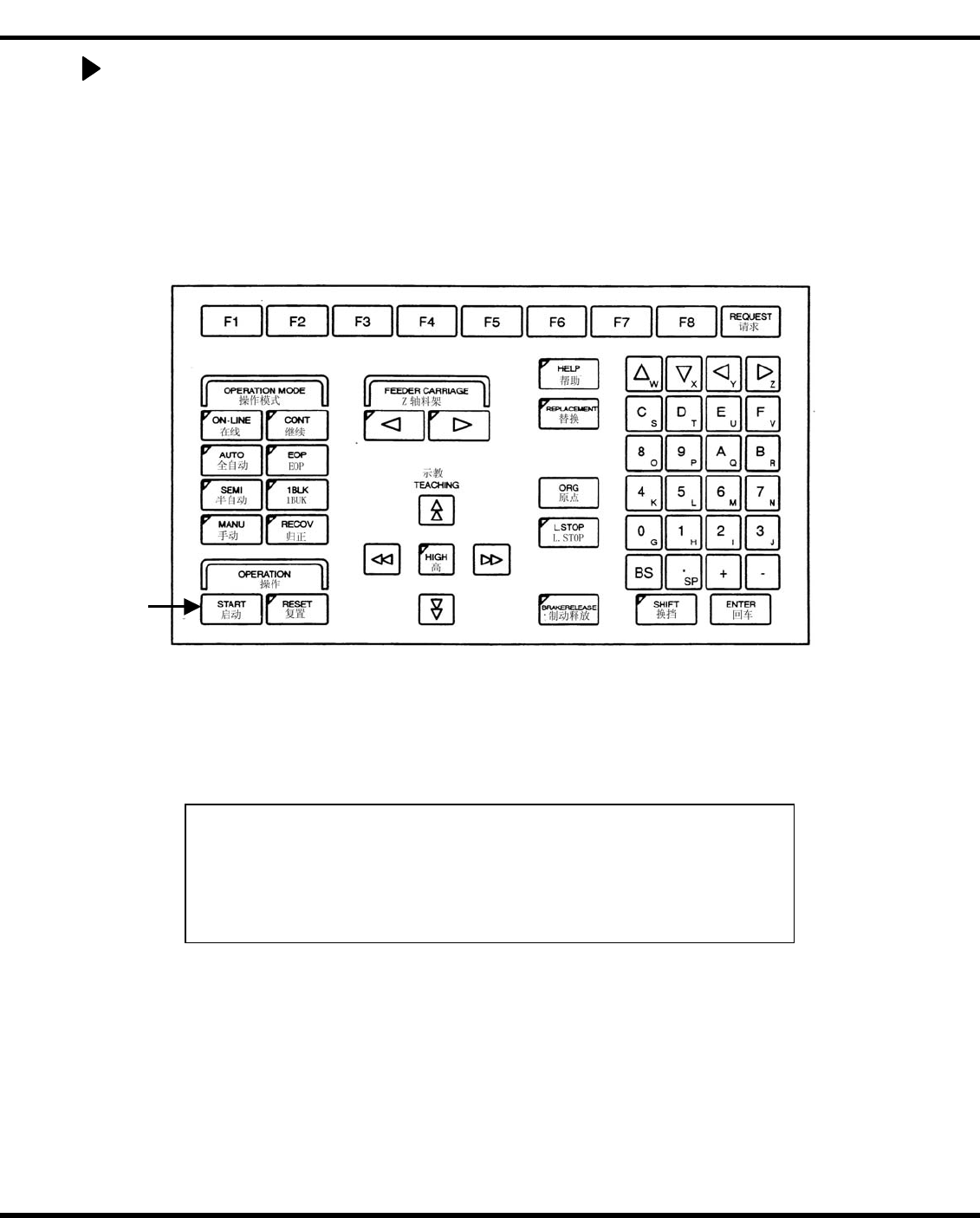

图 5.2-20： 主控制面板
4.
按下 <ENTER> 键.
这可以使托盘传送尚未插入到插盘的元件，以执行自动进料。插件推杆将降低，以测量元件的高度，
并依此自动设置元件的高度以显示零件数据。
完成补插操作后，屏幕出现以下信息。
INSERTION RECOVERY COMPLETED [补插完成]
RECOVERY FOR INSERTION ERROR COMPLETED [插入错误补插完成]
PRESS <START>TO RESUME PRODUCTION [按<START>键恢复生产]
图 5.2-21： 元件补插完成信息
=备注=
如果在测量元件高度过程中出现错误，则应执行自动进料补插。此时，“手工上料”无效。
