RHS2B
操作手册
DA4OCC-31-040-B0 5.2-15
5.2 生产
当选择自动上料 (高度测量) 时
1. 打开前盖
机器将安全停机。.
=备注=
确保已经移去所有没有插入的元件。如果机器内残留有错误插入的元件，则会损坏插盘。
禁止从后控制台启动操作。
2．
盖上前盖.
3．
在主控制面板按下 <ENTER>键， 对安全停机进行复置。
图 5.2-20： 主控制面板
4.
按下 <ENTER> 键.
这可以使托盘传送尚未插入到插盘的元件，以执行自动进料。插件推杆将降低，以测量元件的高度，
并依此自动设置元件的高度以显示零件数据。
完成补插操作后，屏幕出现以下信息。
INSERTION RECOVERY COMPLETED [补插完成]
RECOVERY FOR INSERTION ERROR COMPLETED [插入错误补插完成]
PRESS <START>TO RESUME PRODUCTION [按<START>键恢复生产]
图 5.2-21： 元件补插完成信息
=备注=
如果在测量元件高度过程中出现错误，则应执行自动进料补插。此时，“手工上料”无效。
3-5
RHS2B
操作手册
5.2-16 DA4OCC-31-040-B0
5.2 生产
5. 按下 <ENTER> 键恢操作。
=备注=
当消耗的元件被补充之后，元件的高度并不总是一样的。如果不采取措施且径自往下操作，则就会出现
识别错误。此时，需要自动设置元件高度，并修改零件数据。选择 “Auto Loading（Height Measurement）
自动进料 (高度测量)”来执行补插。
INSERTION ERROR OCCURRED
出现插入错误
SELECT RECOVERY TYPE AND PRESS <START>.THE <RECOV>LED WILL
AUTOMATICALLY TURNED OFF AFTER RECOVERY.
选择补插类型，并按 START 键。完成自动补插后， <RECOV>LED 会自动断开。
TO CANCEL RECOVERY AND RESUME OPEATION,TURN OFF <RECOV>LED
AND THEN PRESS<START>
若要取消插补并恢复操作时，必须先切断<RECOV>LED，然后按下 START 键。
RECOVERY TYPE 补插类型
MANUAL（不识别） MANUAL（识别）
AUTO AUTO （高度测量）
AUTO（识别并更新 NC 数据）
AUTO（识别，更新 NC 数据，测量高度）
图 5.2-22： 元件识别错误屏幕
RHS2B
操作手册
DA4OCC-31-040-B0 5.2-17
5.2 生产
当选择了自动上料(识别/NC 数据更新)时
1. 打开前盖。
机器将安全停机。
=备注=
确保已经移去所有没有插入的元件。如果机器内残留有错误插入的元件，则会损坏插盘。
禁止从后控制台启动操作。
2.
盖上前盖。
3.
在主控制面板按下 <START>键，对安全停机进行复置。

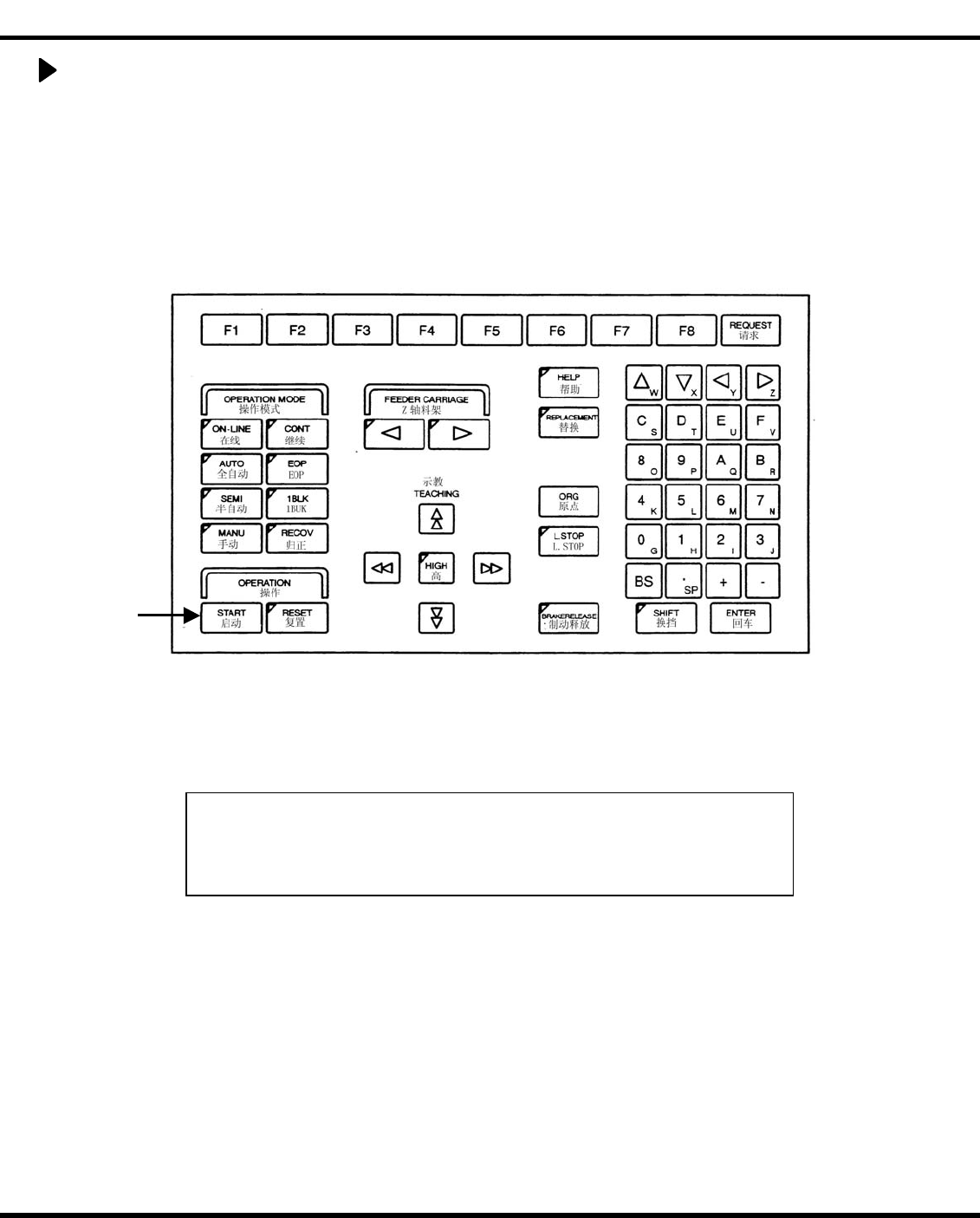

图 5.2-23： 主控制面板
4. 按下 <ENTER> 键。
这可以使托盘传送尚未插入到插盘的元件，在自动上料之后，将开始补插动作。
当成功地完成识别后，无论补插的结果如何，NC 数据将被更新，然后会出现以下信息。
INSERTION RECOVERY COMPLETED [补插完成]
RECOVERY FOR INSERTION ERROR COMPLETED [插入错误补插完成]
PRESS <START>TO RESUME PRODUCTION [按<START>键恢复生产]
图 5.2-24： 元件补插完成信息
5. 按下 <ENTER> 键恢复操作。
=备注=
如果在补插过程中出现错误，则按照上述“手工上料(无识别)”一节所述同样的程序进行操作。
