5.3 XY 示教
DA4OCC-31-050-A0 5.3-1
5.3 XY 示教
章节管理编号：DA4OCC-31-050-A0
5.3.1 概述
此功能可使插入的零件通过印刷电路板摄像机进行校验，校正X/Y方向上的错位。校正可通过用手移动XY轴来
完成。
操作顺序
1.进到插件区段，以进行 NC 数据示教。
2.使用示教键，移动 XY 工作台来进行调节。
3.保存修改后的坐标位置。
当符合以下条件下，可执行 XY 示教：
操作模式： 手动
NC 示教： 已选定 (在机器检查屏幕中选择F3)
停机模式： 1 Block
操作步骤
1. 在主板上按下<手动>。
该屏幕将变为：

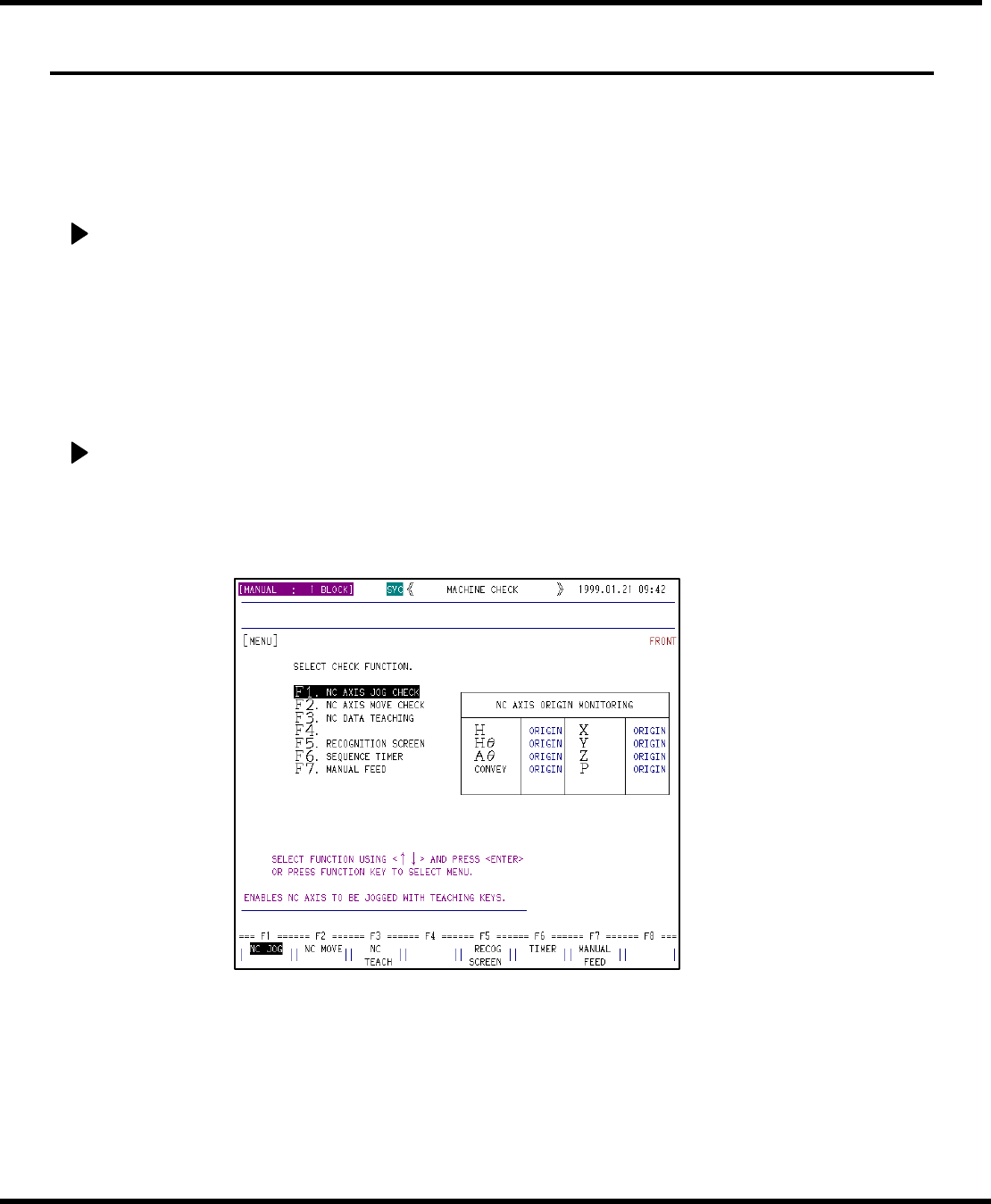

图 5.3-1： 机器检查功能菜单屏幕
RHS2B
操作手册
5.3 XY 示教
5.3-2 DA4OCC-31-050-A0
2. 在主控制面板上按下 <F3： NC 数据示教> 键。
出现以下屏幕：

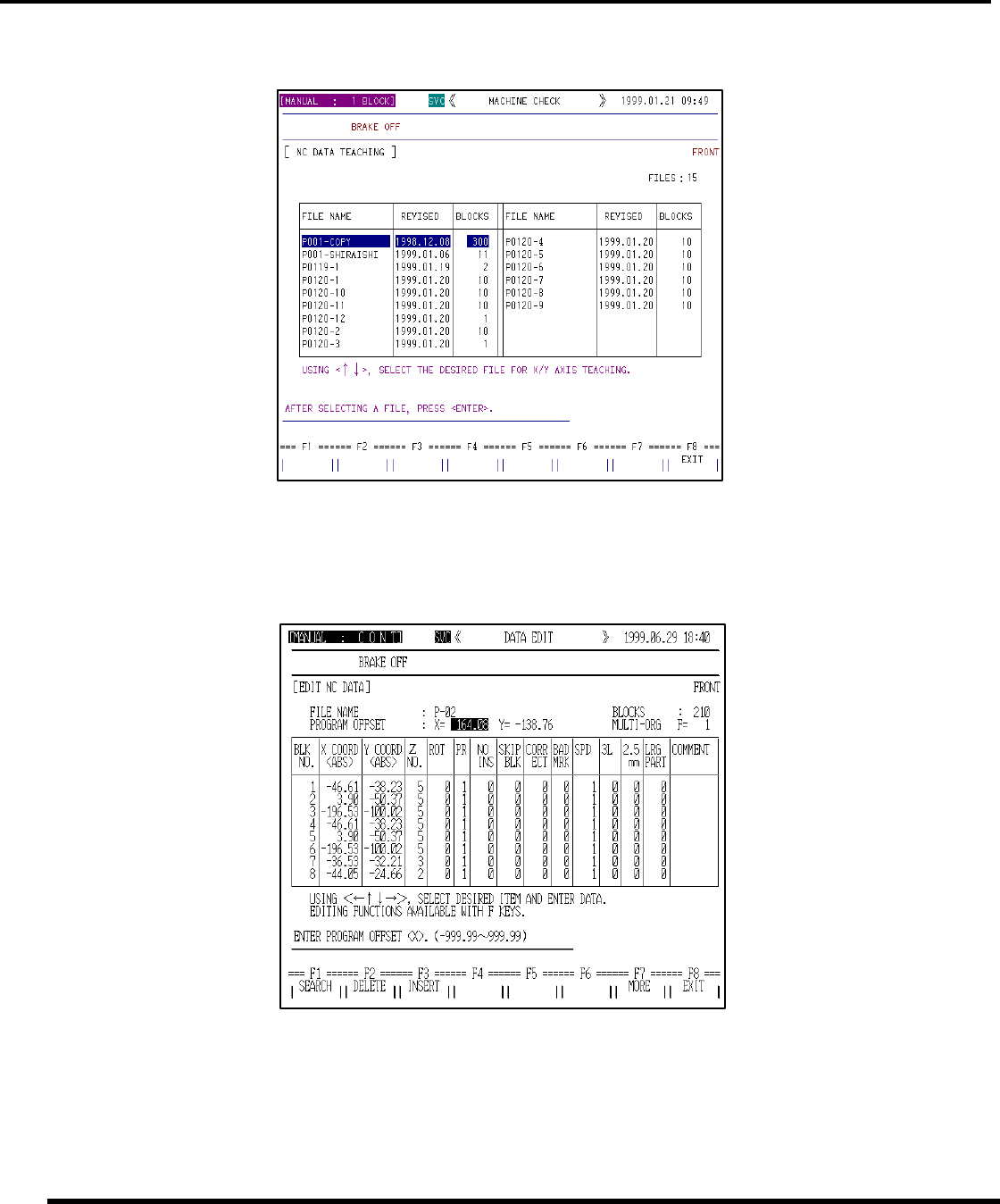

图 5.3-2： NC 数据示教屏幕
3. 主控制面板上使用方向键为数据示教选择一个文件名，然后按下<回车>键。
该屏幕将变为 。
5.3-3： NC 数据示教屏幕
= 备注 =
在 <F1：搜索>栏下，键入想要的区段号并按下 <回车> 键。 屏幕转变成区段编号列表，其
开始号码就是刚输入指定区段号。
