5.4 零件上料
DA4OCC-31-070-A0 5.4-1
5.4 上料
章节管理编号：DA4OCC-31-070-A0
元件上料包括以下几个步骤：
• 元件放置 (5.4.1)
• 将元件盒装到供料器上 (5.4.2)
• 将编带元件装入到供料器 (5.4.3)
5.4.1 元件放置
将要插入的元件放到元件盒中，并将它们装入到供料器上。
图5.4-1: 零件放置
=注意=
请注意不要让元件盒里的元件相互缠绕。
5.4.2 将元件盒安装到供料器内
本章介绍了如何将装有径向编带元件的元件盒安装到供料器中。
Flat pack
Component case (Top)
Component case (Bottom)

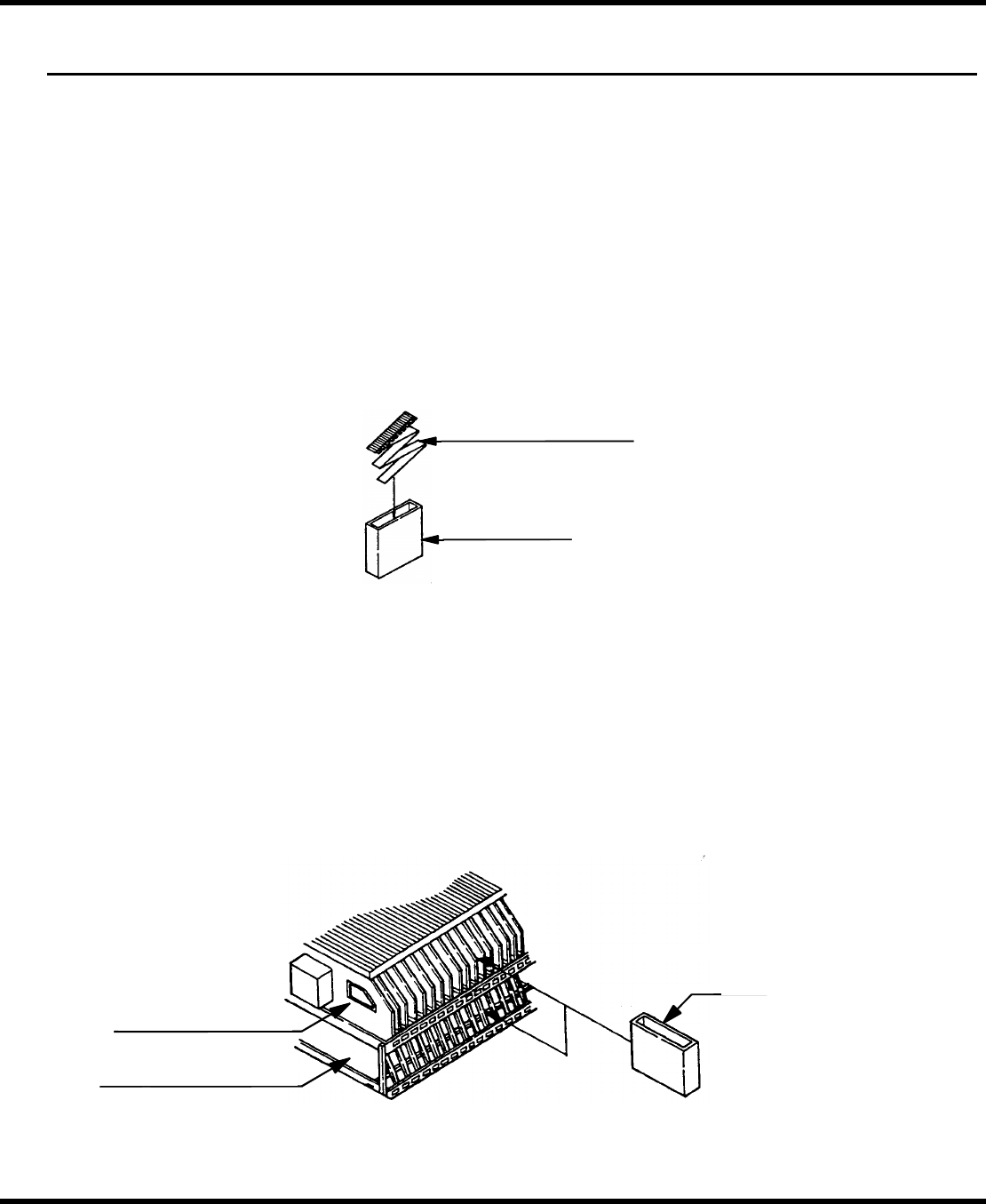

图5.4-2:放置元件盒
Radial taping component
Flat pack
径向编带元件
元件盒
料架 （顶层）
料架 （底层）
元件盒
RHS2B
操作手册
5．4 零件上料
5.4-2 DA4OCC-31-070-A0
= 备注 =
在放置元件盒时，请确保将其插入到供料器的正确位置。
供料器（顶层）：放置元件盒的最大高度为 330。
供料器（底层）: 放置元件盒的最大高度为 360。
5.4.3 将编带元件装入供料器
本章介绍将编带元件装入供料器的程序。
操作步骤
1． 将编带元件插入到供料器槽中。
Feeder plate guide
Taping component

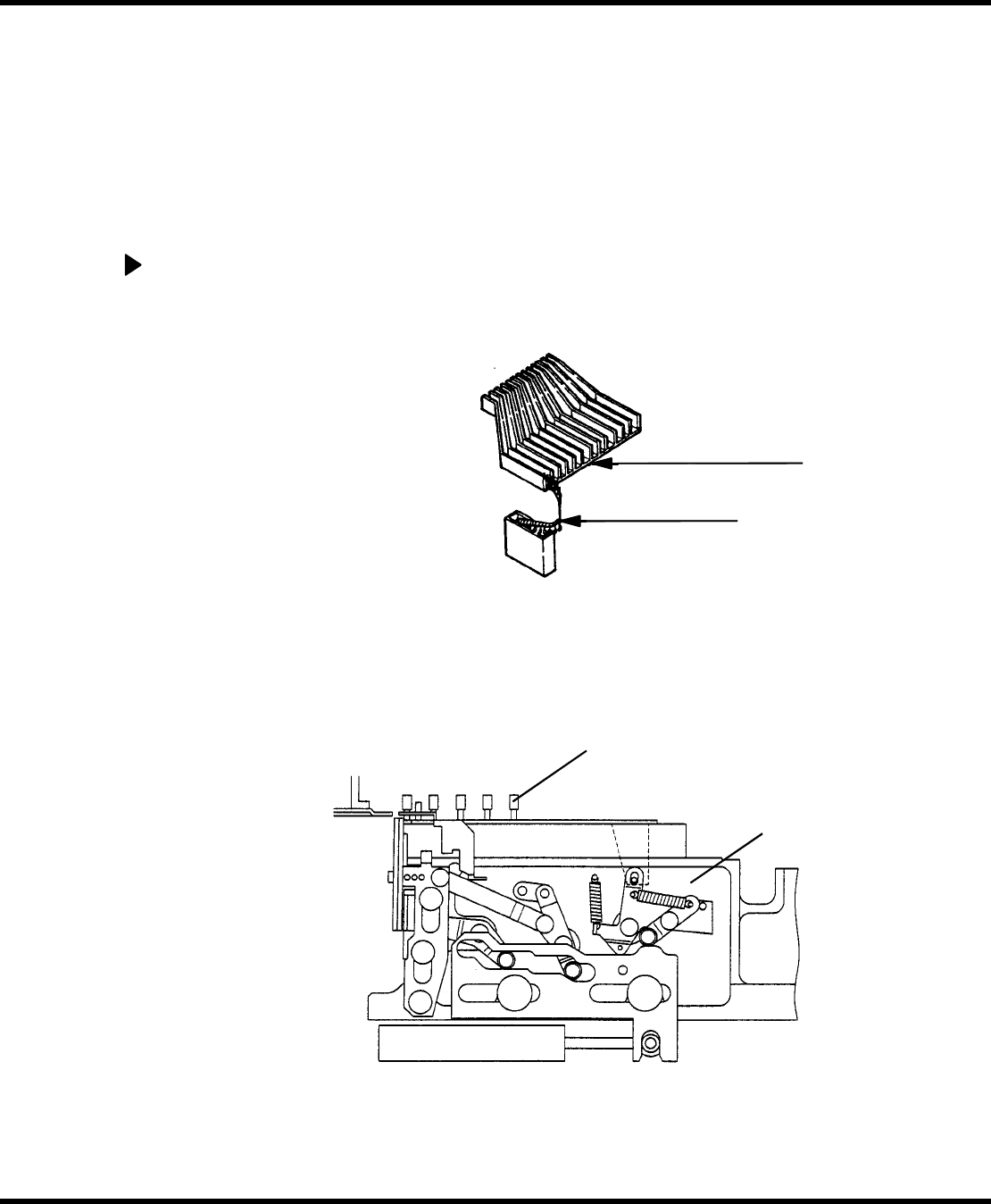

图5.4-3: 将编带元件插入供料器槽
2. 将编带元件装入供料器。
Taping component
Parts cassette
图 5.4-4: 将编带元件放到供料器
供料器槽
编带元件
粘贴元件
供料器
RHS2B
操作手册
5.4 零件上料
DA4OCC-31-070-A0 5.4-3
3．子控制器上重复按下 <FEED>，以使编带元件可以一直达到供料器的底部。
3
TRANSFER
P. C
OPEN
FEED
UNLOADER
MOTOR
TRANSFER
CHUCK
OPEN
PARTS
FEEDER
RETURN
LOADER
MOTOR
TRANSFER
SWING
CORREC-
TION
2.5/5.0
WALKING
BEAM
XY
JOG
TRANSFER
P. C
CLOSE L.
CORREC-
TION P. C
CLOSE L.
LOADER
DOWN
TRANSFER
HEAD
RETURN
WALKING
BEAM
DOWN
P
JOG
5.4.4 在生产过程中更换元件
本章介绍在生产过程中元件消耗殆尽时，如何更换元件。
当“零件耗尽警告”出现时，如何更换元件
1．按下 <P. STOP>键，停止从已经发出元件短缺警告的供料器里向外供应元件，它两边的
供料器也将停止供应元件。
=注意=
•
<P. STOP> LED 灯灭。
•
显示“元件耗尽警告” 或 “元件消耗错误”的供料器将停止供应元件。

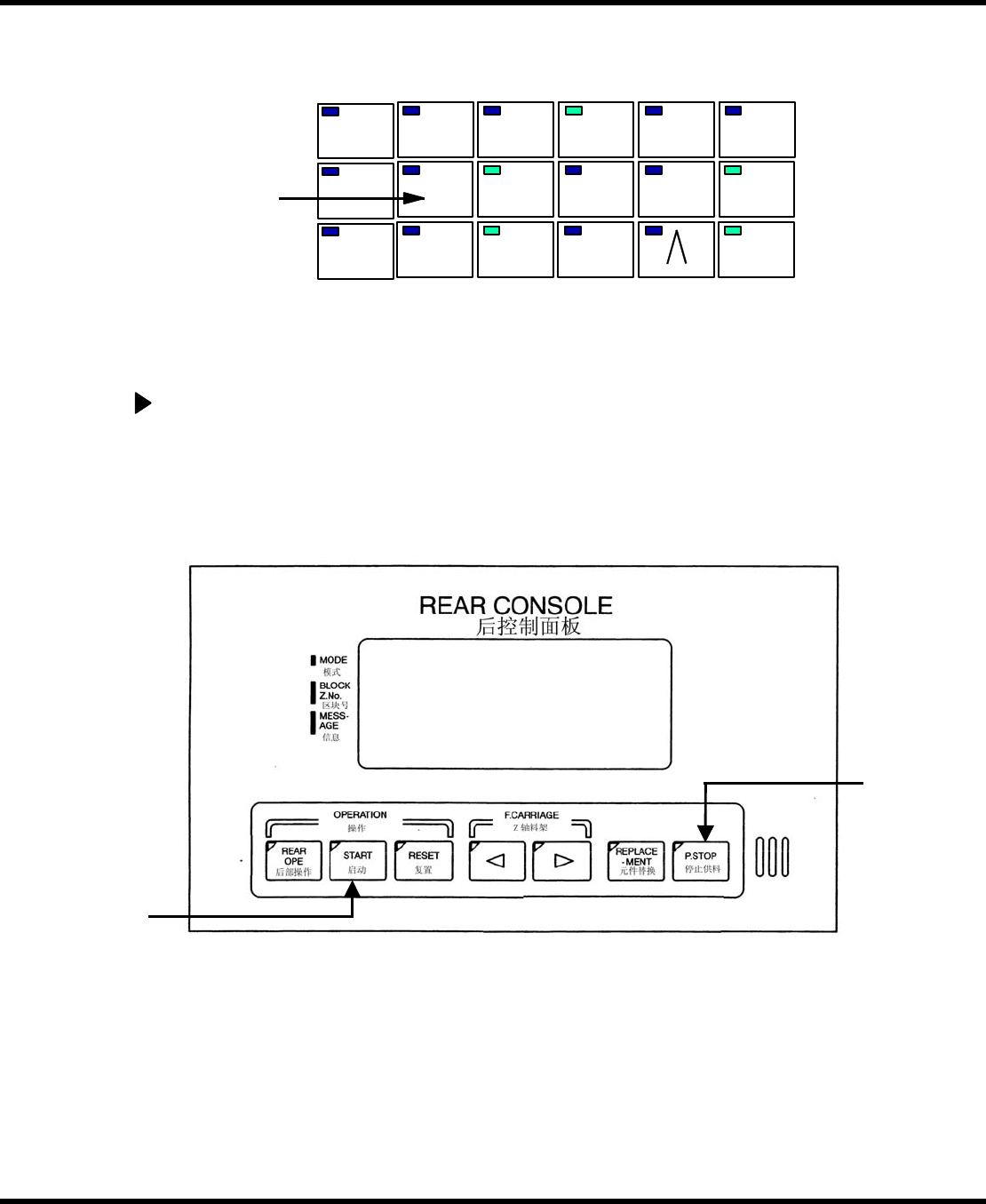

图5.4-6: 后控制台
2. 更换元件之后，(请参阅第 5.4.1 至 5.4.3 各节)， 按下 <P. STOP>，将重新开始供应元件。
3
1/2
