RHS2B 操作手册 3.1 插件机 DA4OCC – 13 – 010 – A0 3 .1- 3 输送臂 将上料器传送来 的 印刷电 路板输送到 XY 工作台。 图 3.1-4: 输送 臂 下料器 通过传送带将 从 X-Y 工作台卸载下来 的 印刷电路 板运送到后道 工序。 图 3.1-5: 下料 器 Z 轴料架 将从料盒中取出 来的装带组件传 送到供料器中 。 图 3.1-6: Z 轴料架
RHS2B
操作手册
3.1 插件机
3.1-2 DA4OCC – 13 – 010 – A0

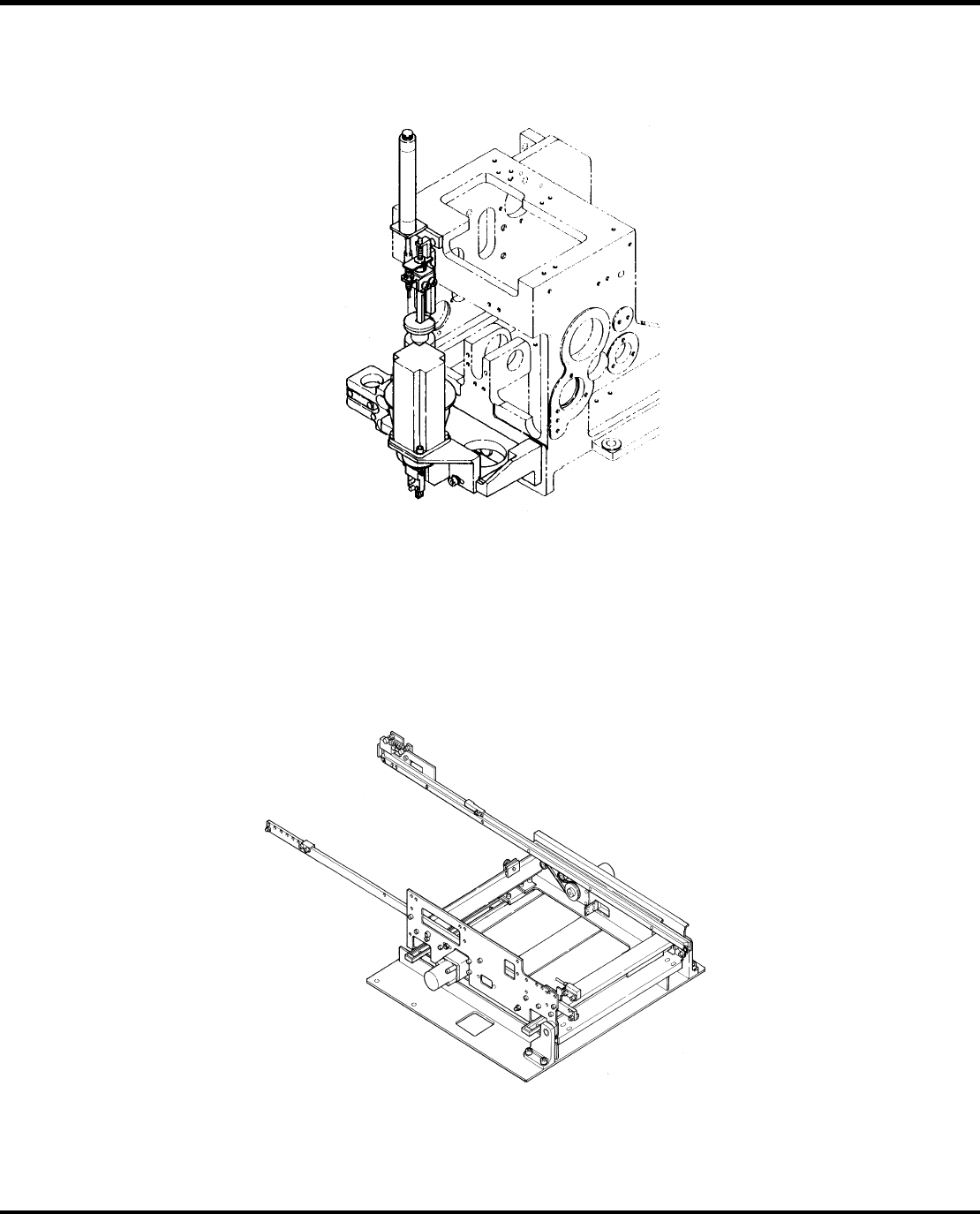

插入头
将从传送卡盘传送来的径向零件插入到 印刷电路板上的某个位置上。
图 3.1-2: 插入头
印刷电路板传送单元
上料器
通过传送皮带将输送臂上的 印刷电路板运输到备用位置。
图 3.1-3: 上料器
RHS2B
操作手册
3.1 插件机
DA4OCC – 13 – 010 – A0 3.1-3

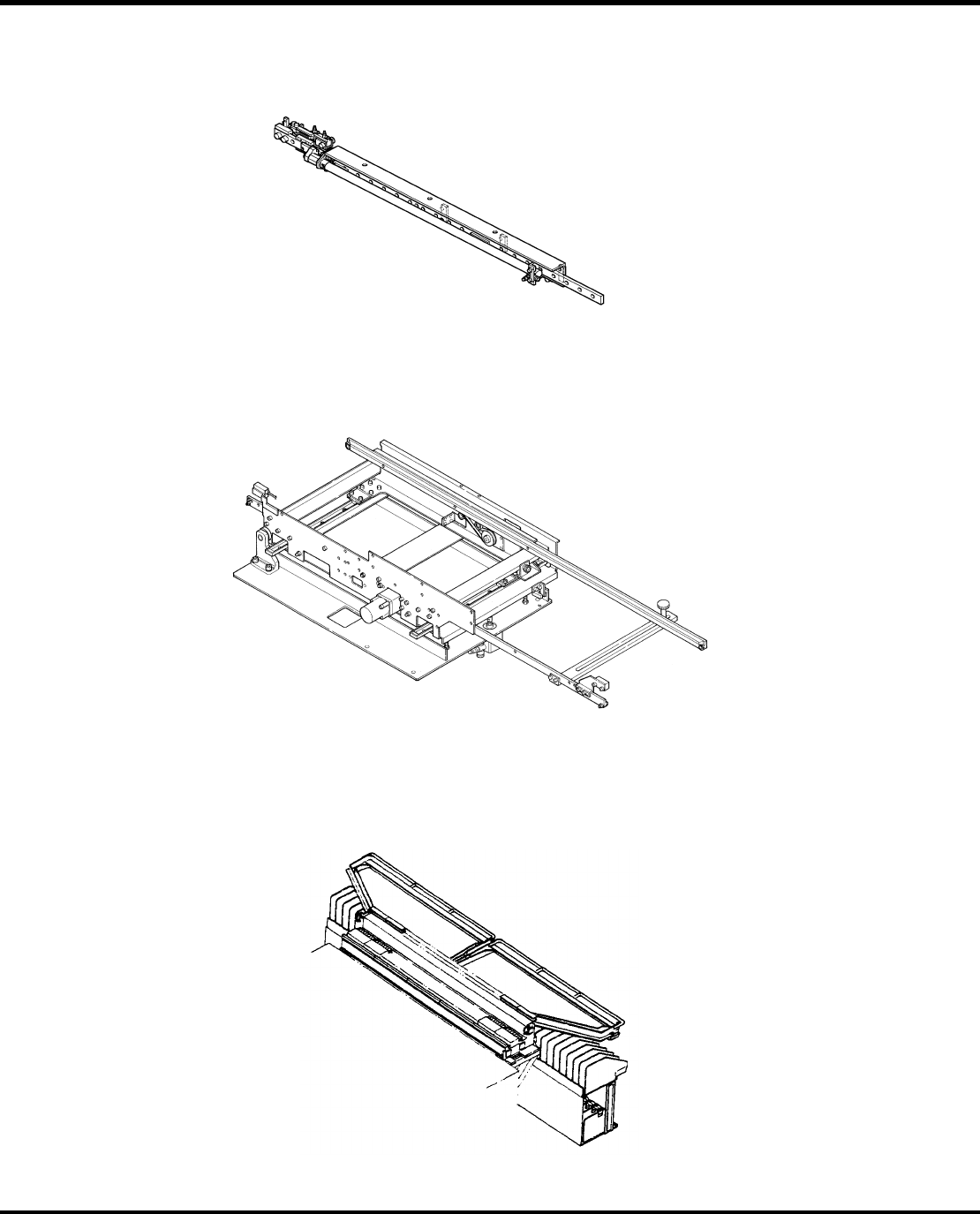

输送臂
将上料器传送来的 印刷电路板输送到 XY 工作台。
图 3.1-4: 输送臂
下料器
通过传送带将从 X-Y 工作台卸载下来的 印刷电路板运送到后道工序。
图 3.1-5: 下料器
Z 轴料架
将从料盒中取出来的装带组件传送到供料器中。
图 3.1-6: Z 轴料架
RHS2B
操作手册
3.1 插件机
3.1-4 DA4OCC – 13 – 010 – A0

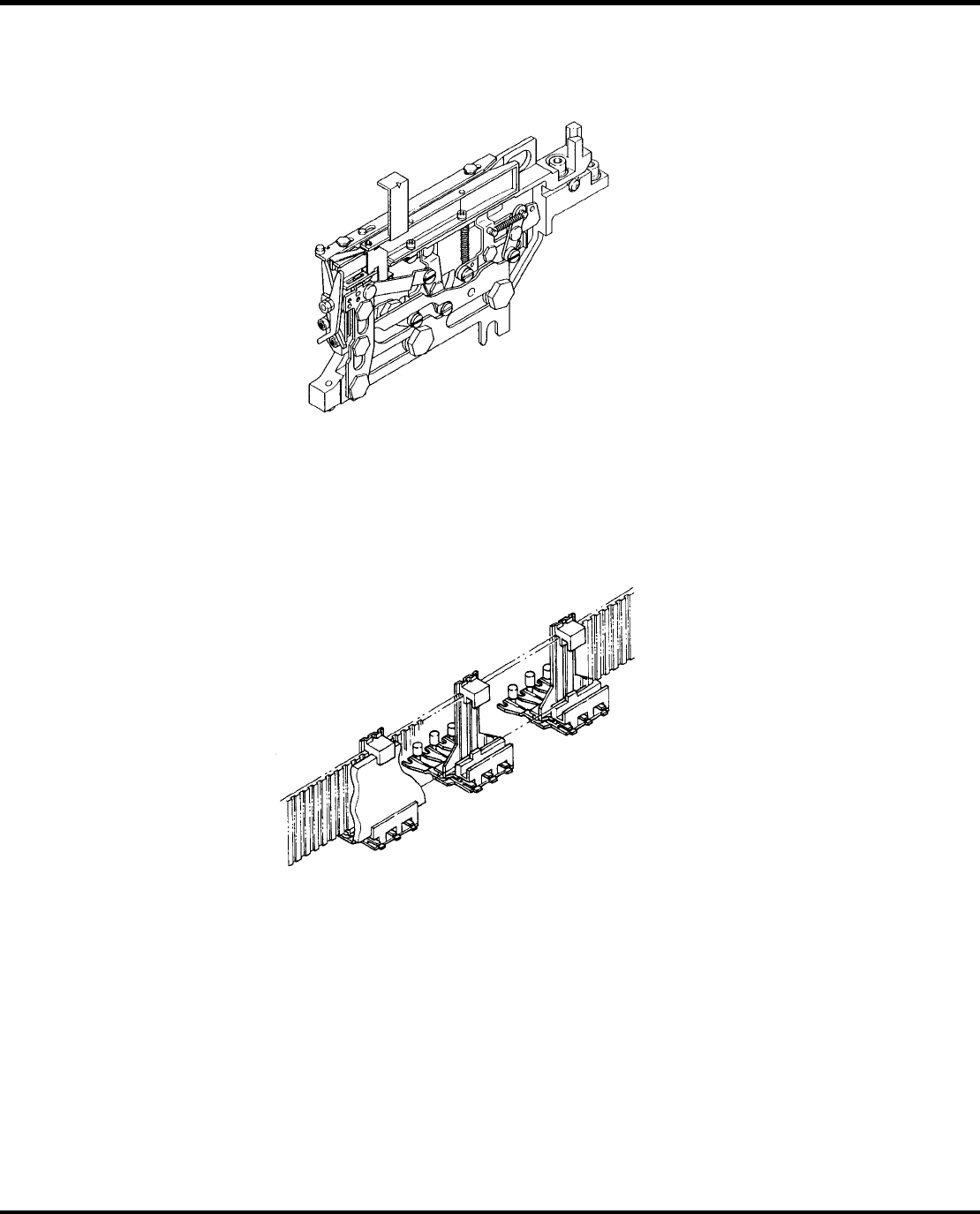

供料器
将 Z 轴料架运送而来的编带元件切成单片并传送至托盘。
图 3.1-7: 供料器
元件传送托盘
将料盒运送而来的编带元件运送到传送卡盘。
图 3.1-8: 元件传送托盘
