RHS2B 操作手册.pdf - 第31页
RHS2B 操作手册 3.1 插件机 DA4OCC – 13 – 010 – A0 3 .1- 7 紧急停机开 关 图 3.1-13: 紧急停机开关的位置 一旦发现紧急情 况或运行异常， 应按下紧急停 机开关，使机器 会立即停止运 行。 将开关端部拉向 身边即可使开关 复位。要重新 开始运行，可按 照 4.1 节中的 述的步骤进行操 作。 Emergency stop switch Emergency stop switch 紧急停机开…
RHS2B
操作手册
3.1 插件机
3.1-6 DA4OCC – 13 – 010 – A0
V-型切割单元
将元件引线的端部切割成 V 字型，并分开编带部分，以使引线可以方便地插入印刷电路板。

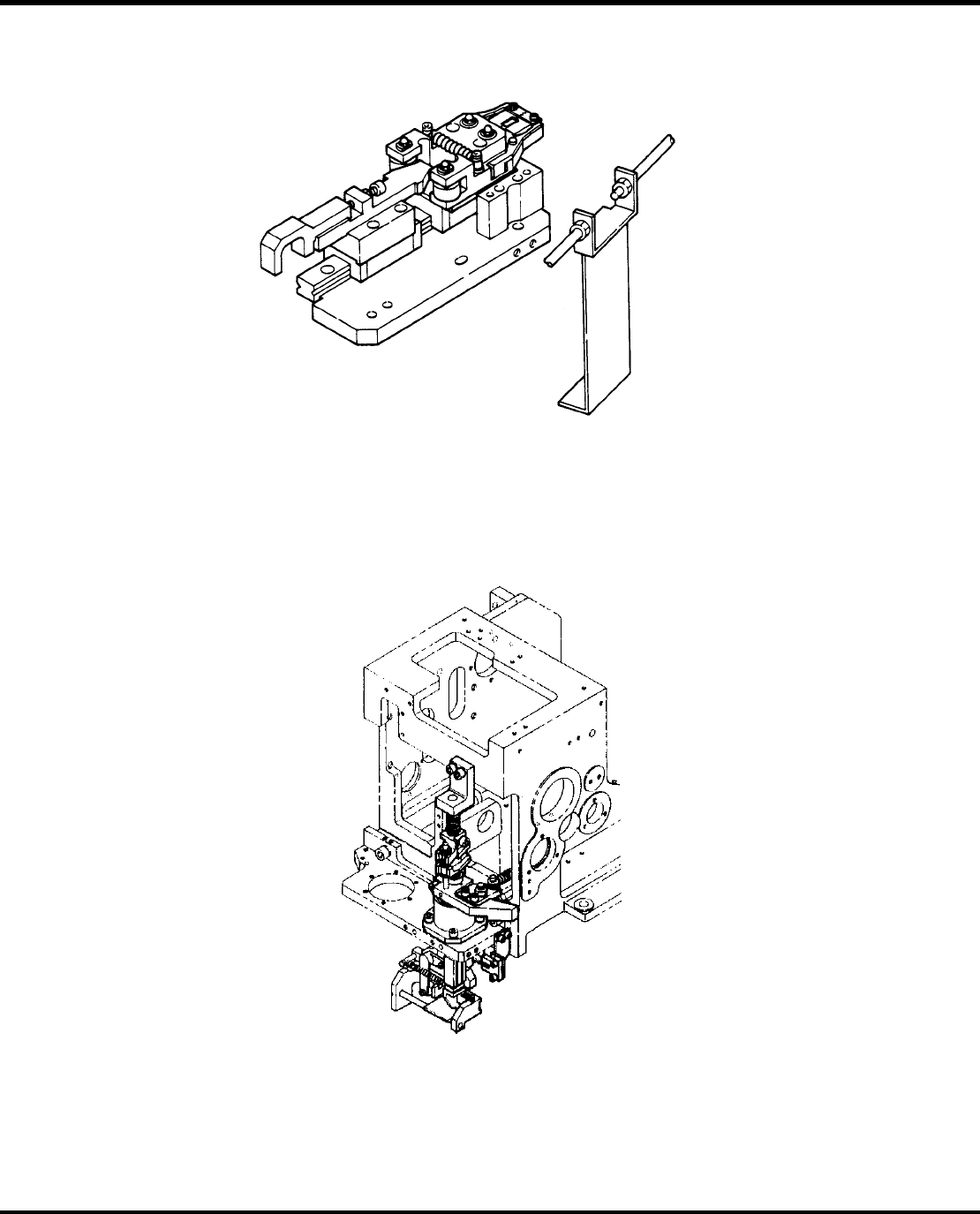

图 3.1-11: V-型切割单元
传送卡盘
将 Z 轴料架传送来的元件传送到插入头。
图 3.1-12: 传送卡盘
RHS2B
操作手册
3.1 插件机
DA4OCC – 13 – 010 – A0 3.1-7
紧急停机开关
图 3.1-13: 紧急停机开关的位置
一旦发现紧急情况或运行异常，应按下紧急停机开关，使机器会立即停止运行。
将开关端部拉向身边即可使开关复位。要重新开始运行，可按照 4.1 节中的述的步骤进行操作。
Emergency stop switch
Emergency stop switch
紧急停机开关
紧急停机开关
RHS2B
操作手册
3.1 插件机
3.1-8 DA4OCC – 13 – 010 – A0
= 备忘录 =
